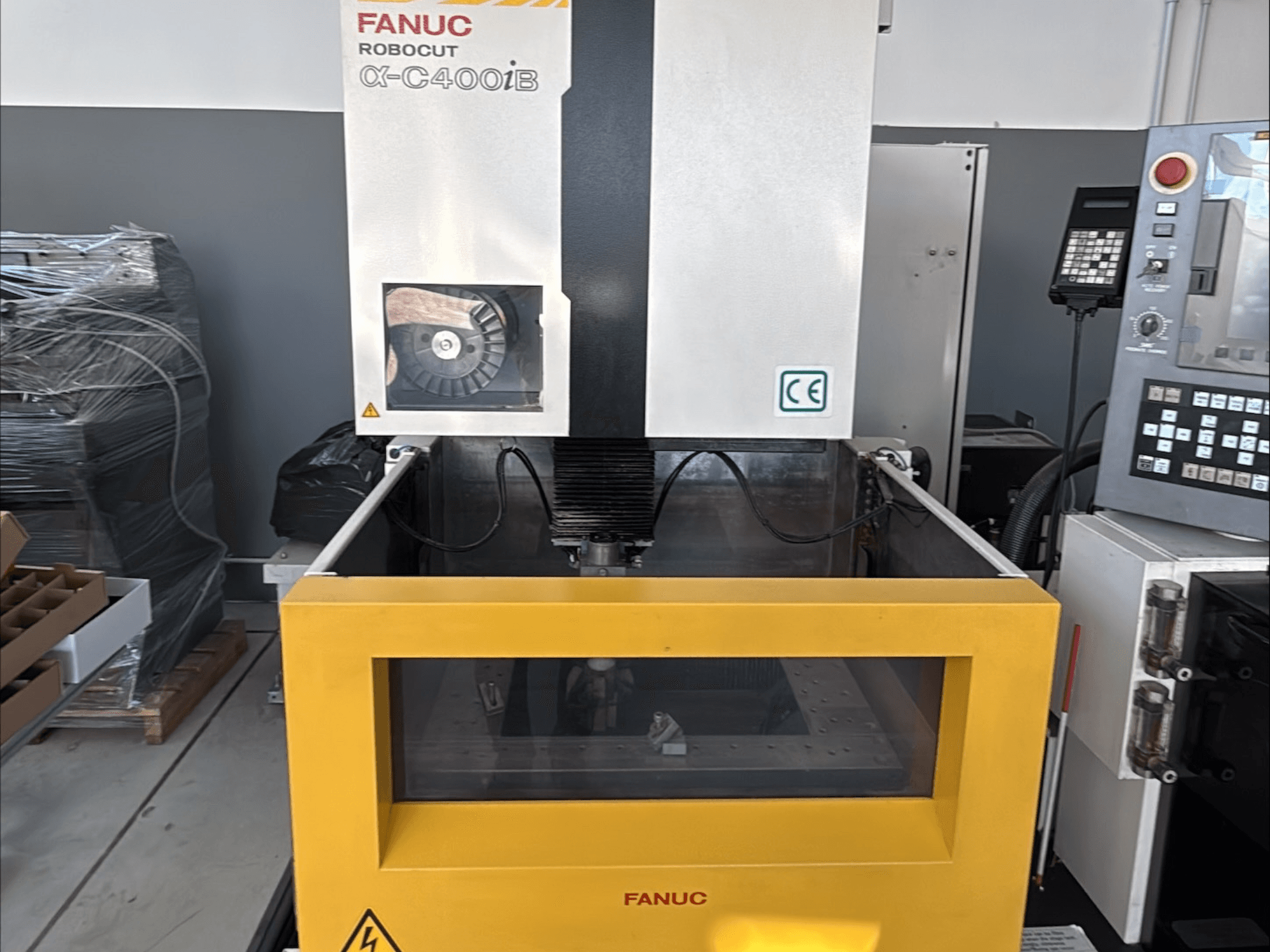

FANUC - Robocut alpha-C400iB IT-EDM-FAN-2018-00002

Capacité de travail : dimensions maximales 730 × 630 × 250 mm ; poids maximal de la pièce 500 kg

Course de l'axe : U/V 120 × 120 mm

Capacité d'usinage : angle conique maximal ±30°/80 mm ; incrément d'entraînement minimal 0,0001 mm ; diamètre du fil Ø0,10-Ø0,30 mm ; poids maximal de la bobine de fil 16 kg

Contrôleur : FANUC 31i-WB ; mémoire de programme 4 MB

Bruit acoustique : LPA 64 dB ; LPCpeak 81 dB

Spécifications en option :

• Option fil fin : diamètre du fil Ø0,05-Ø0,07 mm

• Option porte avant automatique : dimensions maximales de la pièce avec porte automatique 730 × 585 × 250 mm

• Option guide-matrice 45° : angle de conicité max. ±45°/40 mm

• Option dévidoir 30 kg : poids max. de la bobine de fil 30 kg

Conditions d'installation :

• Alimentation électrique : AC 200V ±10%, triphasé, 50/60 Hz ±1 Hz ; AC 220V ±10%, triphasé, 60 Hz ±1 Hz ; taille du terminal du câble de connexion 8-5 ; consommation d'énergie 13 kVA

• Alimentation en air : 0,5-0,7 MPa ; 100-110 L/min (minimum 120 L/min avec l'option fil fin) ; vis de montage du coupleur côté régulateur Rc1/4

• Environnement : 15-30°C (20 ±1°C recommandé pour l'usinage de haute précision) ; sans brouillard d'huile et sans poussière ; humidité ≤75% RH

• Mise à la terre : Type C ; résistance maximale de mise à la terre 10 Ω ; doit être mise à la terre indépendamment des autres machines.

Exigence d'une pièce blindée : Si le bruit des décharges électriques interfère avec les équipements radio, télévisuels ou électroniques situés à proximité, un local blindé doit être installé.
