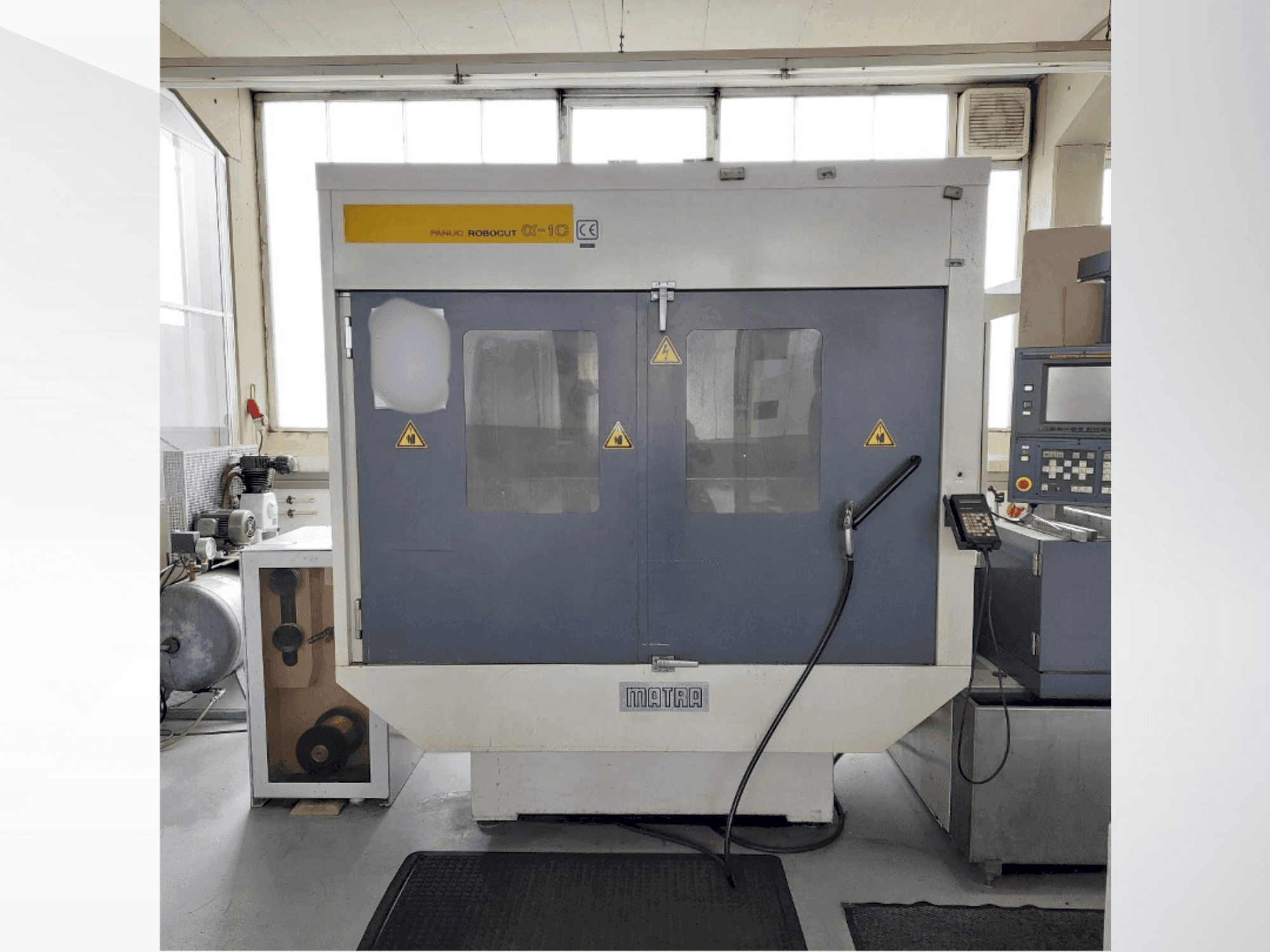

FANUC - Robocut Alpha 1CDE-EDM-FAN-1997-00001

Équipement supplémentaire

• Dérouleur de fil Bedra BAS 45/100E (à gauche de la machine), capable de traiter des bobines de fil pesant jusqu'à 45 kg.

Avantages de la machine

Avantages qualitatifs de la machine

• Système de contrôle avancé avec fanuc system 16-wb

• Capacités polyvalentes de déroulage de fil avec diamètre et tension de fil réglables

Avantages techniques de la machine

• Type de machine : CNC Wire EDM (machine d'électroérosion à fil)

• Système de contrôle : Système FANUC 16-WB (CNC 32 bits)

• Nombre d'axes contrôlés : 5

• Course de coordonnées de l'axe X : 520 mm

• Course de coordonnées de l'axe Y : 370 mm

• Course de coordonnées Axe U : ±60 mm

• Course de l'axe V : ±60 mm

• Course de l'axe Z : 300 mm (275 mm possible au bain-marie)

• Angle maximal de conicité : ±30° / 80 mm

• Angle de cône maximal en option : ±45° / 40 mm

• Déplacement rapide de l'axe X : 900 mm/min

• Axe Y de déplacement rapide : 900 mm/min

• Axe U de déplacement rapide : 450 mm/min

• Déplacement rapide Axe V : 450 mm/min

• Déplacement rapide Axe Z : 450 mm/min

• Déplacement rapide maximal : 900 mm/min

• Plus petit pas d'entraînement : 0,0001 mm

• Incrément d'entrée minimum : 0,0001 mm

• Incrément de commande minimum : 0,0001 mm

• Dimension maximale programmable : ±9999,9999 mm

• Mode de programmation : Incrémental / Absolu

• Interpolation : Linéaire et circulaire

• Capacité de la mémoire de programme : 280 m

• Écran de contrôle : écran couleur plasma de 9,5 pouces

• Interface : RS-232C lecture / impression

• Gamme d'échelle : 0.001 - 99.999 ×

• Fonction de rotation : ±0,001° - ±360°.

• Compensation du diamètre du fil : ±99,9999 mm

• Vitesse d'avance maximale de coupe : 25 mm/min

• Matériau des éléments de guidage du fil : Diamant

• Diamètre de fil applicable : 0,2 - 0,3 mm

• Vitesse de fil réglable : 0 - 15 m/min

• Plage de tension du fil : 200 - 2500 g

• Surface de serrage maximale de la pièce : 750 × 590 mm

• Taille maximale de la pièce : 790 × 730 × 275 mm

• Hauteur maximale de la pièce (bain d'eau) : 300 mm (275 mm immergés)

• Poids maximal de la pièce avec broche coaxiale : 650 kg

• Poids maximal de la pièce avec bain d'eau : 450 kg

• Masse admissible de la pièce à usiner : 650 kg

• Poids de la machine : environ 2600 kg

• Masse de la machine (plaque signalétique) : 2.3 t

• Largeur de la machine : 3270 mm

• Profondeur de la machine : 2610 mm

• Hauteur de la machine : 2240 mm

• Surface d'installation requise : 4000 × 2860 mm

• Alimentation électrique : 380 / 400 / 415 V ±10-15 %

• Phases électriques : 3 phases

• Fréquence : 50 / 60 Hz

• Puissance requise : 11 kVA

• Valeur de raccordement avec refroidisseur : 14 kVA

• Résolution de la plus petite commande : 0,0001 mm

• Plage maximale programmable : ±9999,9999 mm

• Dérouleur de fil Bedra : BAS 45/100E

• Poids maximal de la bobine de fil (avec dispositif de dévidage) : 45 kg

• Heures de fonctionnement : 52881.1 h

Informations supplémentaires

Machine encore sous tension
