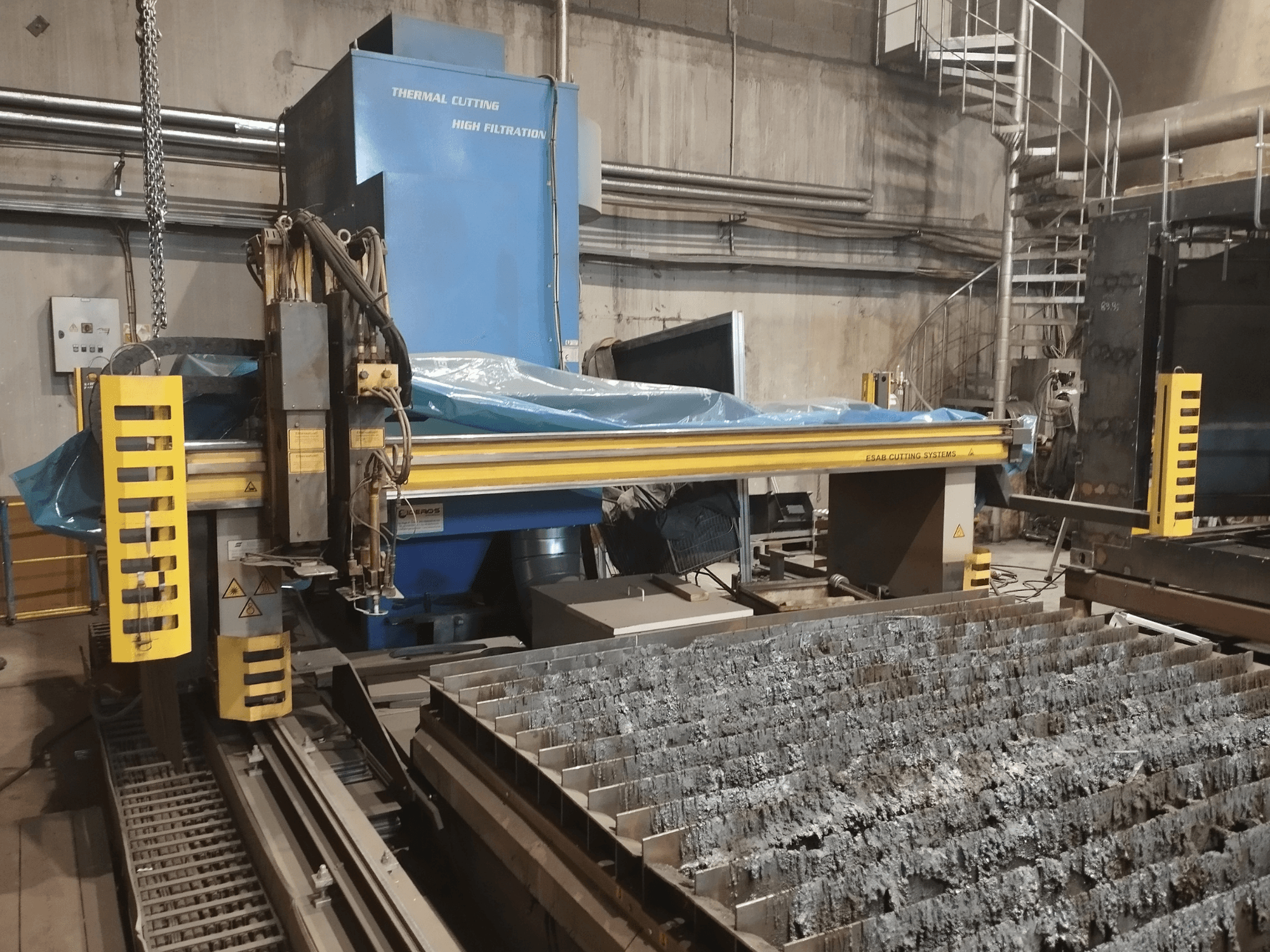

ESAB - Combirex DX3500 OxyEE-CUT-ESA-2012-00002

• Dimensions de la table : 2 500 x 13 000 mm

• Surface de coupe : 2 700 x 12 950 mm

• Hauteur de la table : 700 mm

• Épaisseur maximale du matériau : 125 mm

• Générateur de plasma : ESAB Precision Plasma M3 Gen 2, 360 A

• Torche à plasma : PT 36

• Torche à gaz : Cool Jet (1 unité)

• Système de contrôle : CNC Vision 51

• Alimentation électrique : Machine 1 x 230 V 50 Hz ; Plasma 3 x 400 V 50 Hz

• Heures de fonctionnement :

  • Torche à plasma : 2 795 h

  • Torche à gaz : 1,979 h

• Portique et entraînement :

  • Portique de découpe haute performance

  • Commande linéaire, moteurs à courant alternatif, pignon et crémaillère double face

  • Vitesse de positionnement max. 24 000 mm/min

  • Contrôle continu de la position du portique

• Découpage au plasma et au gaz :

  • Gaz plasmatiques : Air technique, N₂, O₂, H35

  • Perçage maximal : 40 mm (CS/SS/Al)

  • Vitesse de coupe (CS) : 12 mm - 4 200 mm/min ; 25 mm - 2 000 mm/min ; 38 mm - 1 000 mm/min

  • Perçage automatique, contrôle capacitif de la hauteur

  • Système de démarrage HF

  • Qualité de coupe : ISO 9013 classe 3

• Protection et environnement :

  • Protection contre la poussière : IP54

  • Humidité relative : 10-85% (pas de condensation)

• Dimensions et installation :

  • Table de coupe : 17 sections

Equipement supplémentaire

• Unité de filtration : ECO 16 CT (extraction/filtration)
