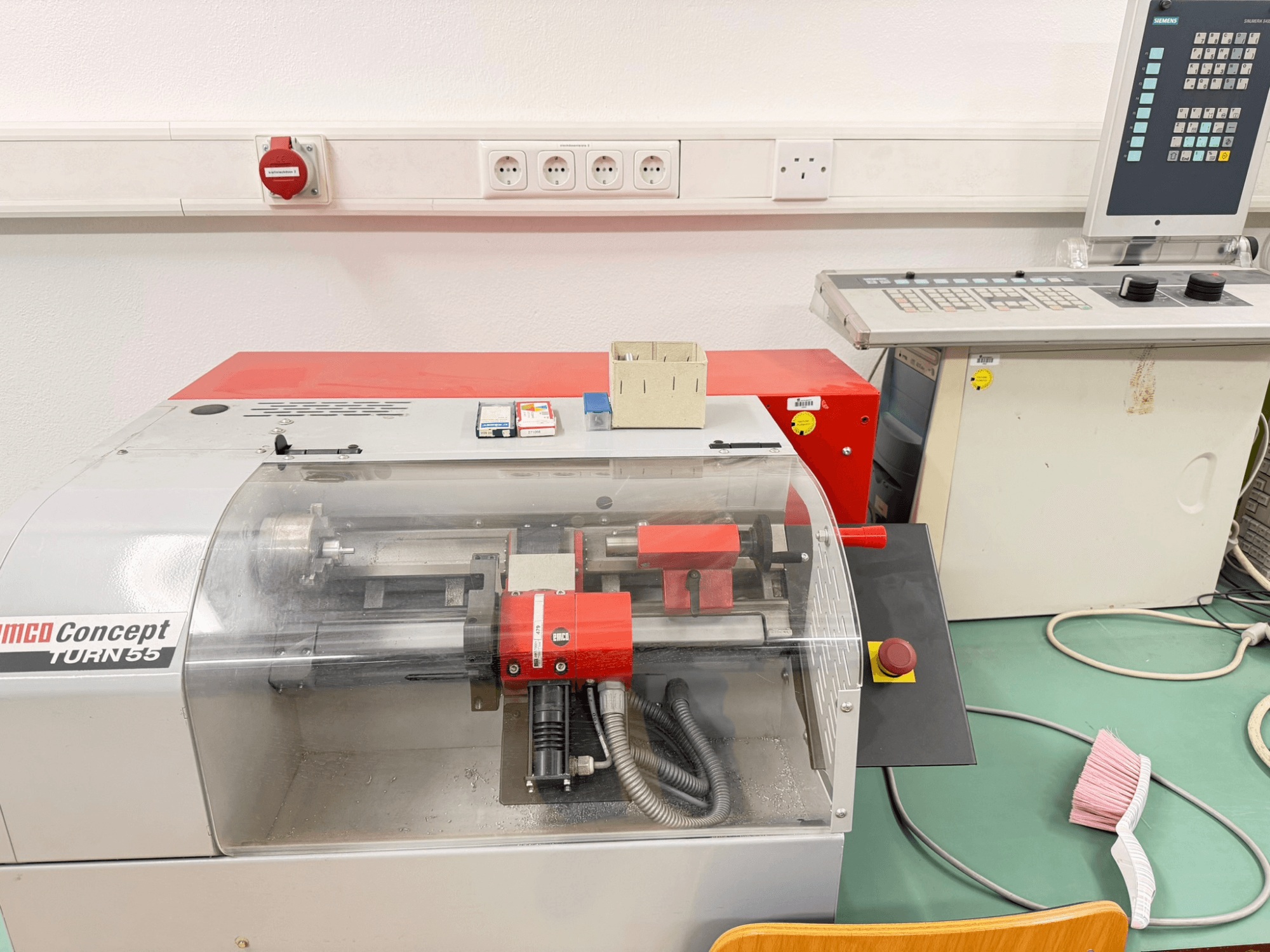

Tour horizontal EMCO Concept Turn 55 avec extérieur rouge et gris, vue de face montrant les commandes et la zone de travail.
Tour horizontal EMCO Concept Turn 55 avec extérieur rouge et gris, vue de face montrant les commandes et la zone de travail.

EMCO - Concept Turn 55DE-TUR-EMC-2006-00003

9.500 €
prix gindumac
(Ex works)
obtenir un devis officiel
Visite de la machine
faire une contre-offre
Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Tour horizontal fabriqué en 2006. Ce tour EMCO Concept Turn 55 a un diamètre de tournage maximum de 52 mm et une longueur de pièce maximum de 215 mm. Il comprend une tourelle d'outils à 8 positions et une plage de vitesse de broche de 120 à 4000 tr/min. Si vous cherchez à obtenir des capacités de tournage de haute qualité, considérez la machine EMCO Concept Turn 55 que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

  • marque: EMCO
  • année: 2006
  • MODÈLE: Concept Turn 55
  • type d'application: Tournage
  • Emplacement: Allemagne
  • type de machine: Tour horizontal
  • marque de l'unité de contrôle:

Informations techniques - EMCO Concept Turn 55

Dimensions

  • Hauteur de la machine: 400 mm
  • Poids de la machine: 85 kg

Mouvement

  • Nombre d’axes: 2
  • Course de l’axe X: 48 mm
  • Course de l’axe Z: 236 mm

Spécification technique

  • Contre-broche: Non
  • Outils entraînés: Non
  • Puissance de broche: 7.5 kW
  • Vitesse de broche: 4000 RPM

Informations supplémentaires

  • Espace de travail

    • Lit basculant : 130 mm

    • Passage au-dessus de la glissière transversale : 60 mm

    • Diamètre de rotation maximal : 52 mm

    • Longueur maximale de la pièce : 215 mm

  • Broche/Maintien

    • Raccordement de la broche : standard d'usine

    • Alésage de la broche : 16 mm

    • Diamètre du mandrin : 74 mm

    • Trou de passage dans le mandrin : 15 mm

    • Diamètre du mandrin automatique : 76 mm

    • Plage de vitesse : 120-4000 tr/min

    • Pas de vitesse mécanique : 2

    • Couple maximal : 14 Nm

  • Outillage

    • Positions de la tourelle d'outils : 8

    • Porte-outils (internes/externes) : 4/4

    • Taille de la queue de l'outil : 12 x 12 mm

    • Diamètre de la barre d'alésage : 10 mm

  • Avances/entraînements/précision

    • Entraînements d'avance : Moteurs pas à pas triphasés ; résolution 0,0005 mm

    • Avance rapide X/Z : 2 m/min

    • Avance de travail X/Z : 0-2 m/min

    • Force d'avance X/Z : 1000 N

    • Écart de position X : 0,008 mm

    • Dispersion de position Z : 0,008 mm

  • Contre-pointe

    • Course du fourreau : 35 mm

    • Diamètre du fourreau : 22 mm

    • Cône : MK1

    • Course du fourreau de la contre-pointe automatique : 15 mm

  • Lubrification

    • Glissières : huile

    • Autres points de lubrification : graisse

  • Pneumatique

    • Pression d'alimentation : 6 bar

    • Raccordement : 10 mm

  • Électrique

    • Alimentation électrique : 115/230 V

    • Tolérance de tension : +5/-10 %

    • Fréquence : 50/60 Hz

    • Charge connectée : 0,85 kVA

    • Fusible maximum : 12 A

  • Dimensions/poids/bruit

    • Hauteur de l'axe au-dessus du sol : 320 mm

    • Encombrement au sol : 840 x 695 mm

    • Niveau de pression acoustique : 65 dB(A)

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
