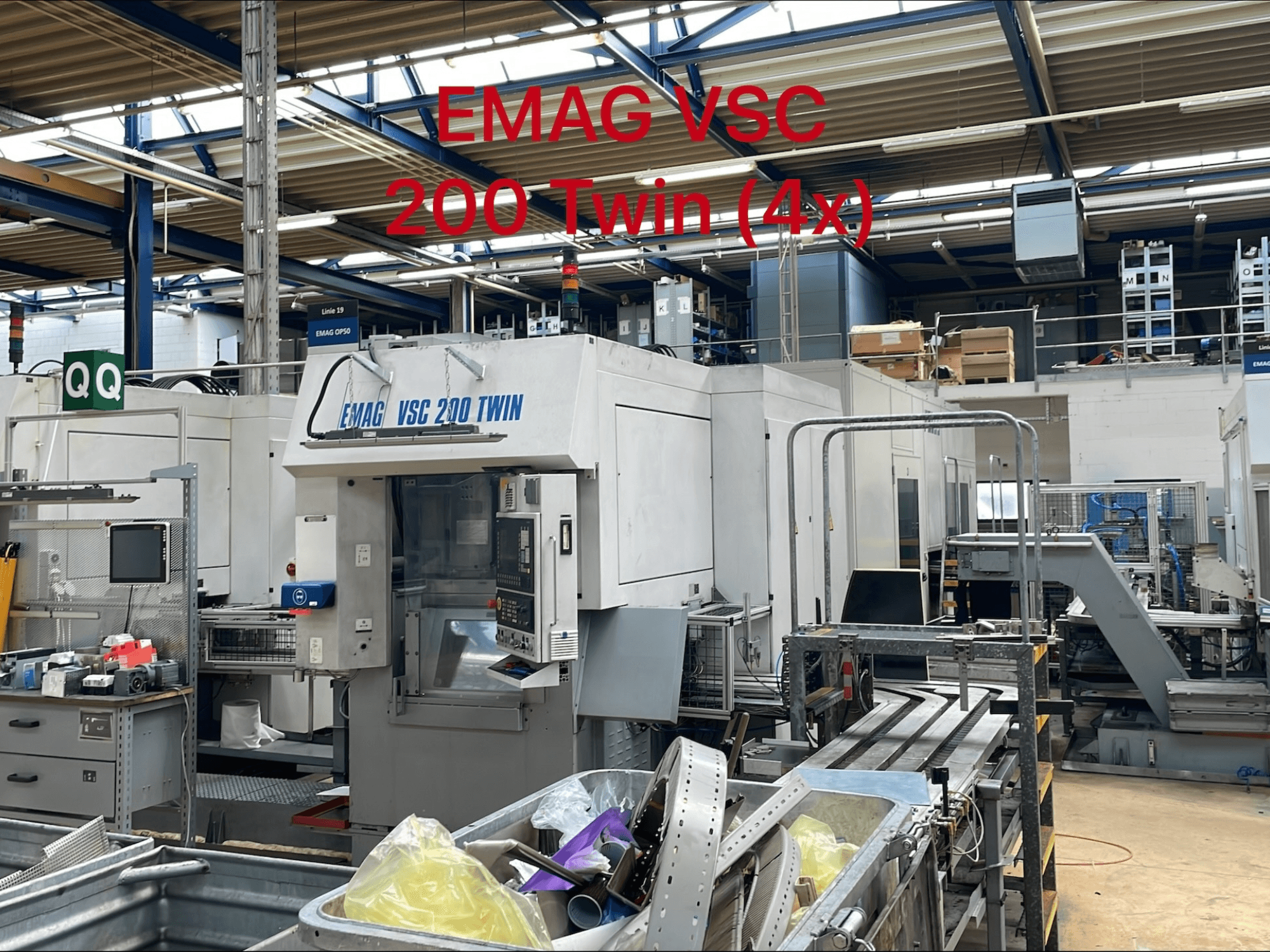

Cette EMAG VSC 200 TWIN OP 50 à 4 axes a été fabriquée en 2005. Elle se caractérise par l'usinage simultané de deux pièces, des entraînements indépendants pour les axes X et Z et un diamètre de mandrin maximal de 250 mm. Avec une course X maximale de 850 mm et une vitesse de déplacement rapide de 45 m/min, cette machine est conçue pour la production de moyennes et grandes séries. Si vous cherchez à obtenir des capacités de tournage de haute qualité, pensez au tour vertical EMAG VSC 200 TWIN OP 50 que nous avons à vendre. Contactez-nous pour plus d'informations.
Vue d'ensemble
- marque: EMAG
- année: 2005
- MODÈLE: VSC 200 TWIN OP 50
- type d'application: Tournage
- Emplacement: Suisse
- type de machine: Tour vertical
Informations techniques - EMAG VSC 200 TWIN OP 50
Dimensions
- Poids de la machine: 12000 kg
Mouvement
- Nombre d’axes: 4
- Course de l’axe X: 850 mm
- Course de l’axe Z: 200 mm
Spécification technique
- Outils entraînés: Oui
- Stations d'outils: 16
- Puissance de broche: 39 kW
- Vitesse de broche: 6000 RPM
Informations supplémentaires
Types d'opérations : OP 50
Type de machine : EMAG VSC 200 TWIN
Type de production : Production en moyenne et grande série
Nombre de broches : 2
Usinage simultané de deux pièces : Oui
Entraînements indépendants des axes X et Z : Oui
Systèmes de mesure indépendants : Oui
Outils entraînés : Oui
Diamètre maximum du mandrin : 200 / 250 mm
Diamètre de pivotement : 260 mm
Temps de chargement : 2-4 s
Bride de broche : DIN 55 026 Taille 6
Diamètre du palier de la broche avant : 100 mm
Type d'entraînement principal : Moteur asynchrone
Puissance de la broche (cycle de travail de 40 %) : 39 kW
Puissance de la broche (cycle de travail de 100 %) : 28 kW
Couple (cycle de fonctionnement de 40 %) : 460 Nm
Couple (cycle de fonctionnement de 100 %) : 340 Nm
Pleine puissance disponible à partir de 800 tr/min
Axe X à déplacement rapide : 45 m/min
Axe Z à déplacement rapide : 30 m/min
Force d'avance X/Z : 11 kN
Diamètre de la vis à billes X/Z : 50 / 40 mm
Type de tourelle : Tourelle à disque
Stations d'outils : 2 × 8
Support d'outil standard : DIN 69 880
Diamètre de la queue de l'outil : 40 mm
Temps d'indexation de la tourelle : 0,3 s
Matériau du banc de machine : Béton polymère MINERALIT®
Système de chargement automatique : Oui
Chargement et déchargement automatique des pièces : Oui
Serrage vertical de la pièce : Oui
Tension de fonctionnement : 400 V
Tension de commande DC : 24 V
Tension de commande AC : 230 V
Fréquence : 50 Hz
Charge connectée : 66 kW
Protection par fusible : 160 A
Norme électrique : VDE 0113
Systèmes de contrôle disponibles : FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX
Manipulation des pièces : Automatisation du ramassage par convoyeur
Les spécifications techniques peuvent varier légèrement, car il s'agit de machines fabriquées sur mesure !
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
