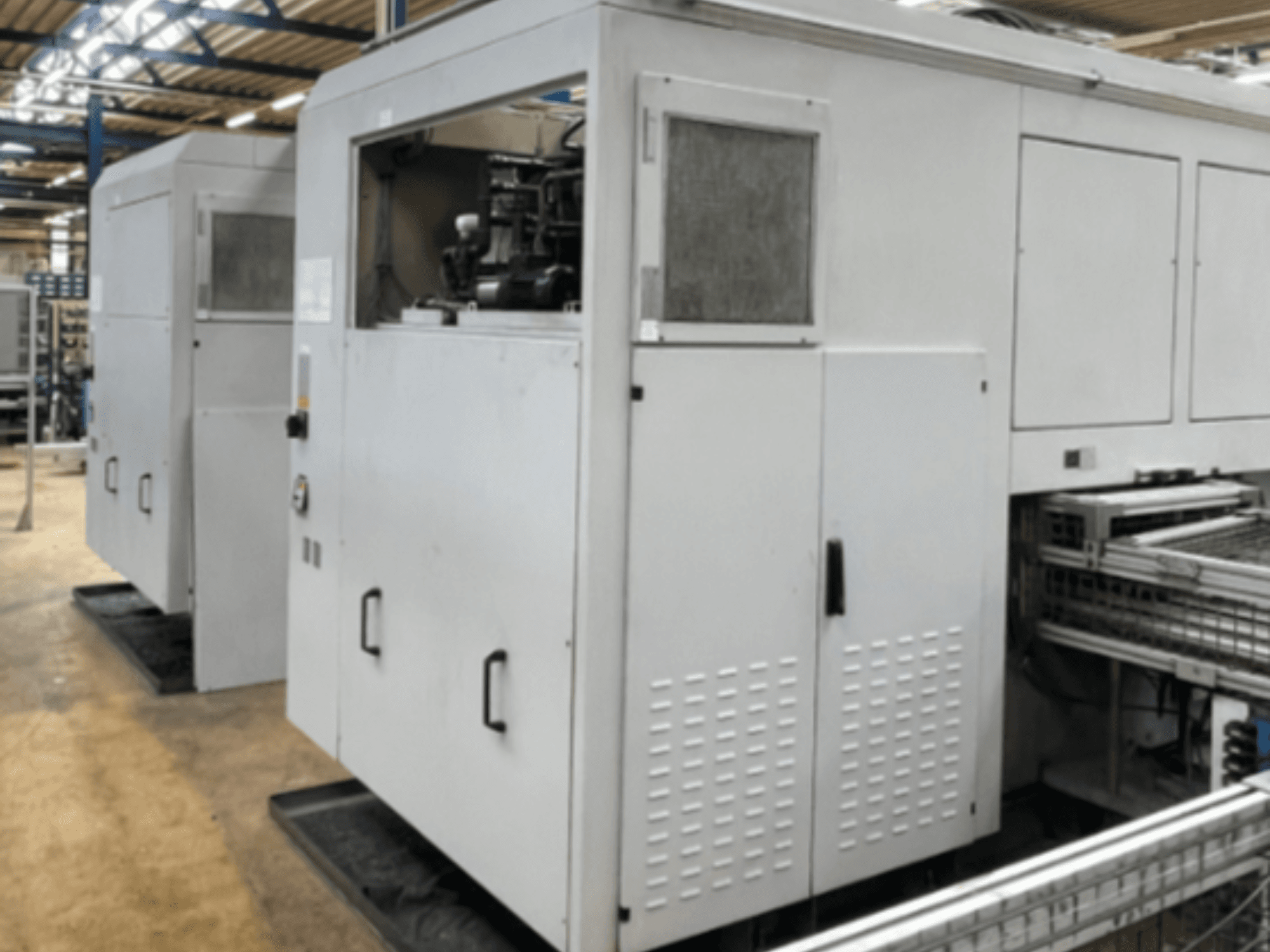

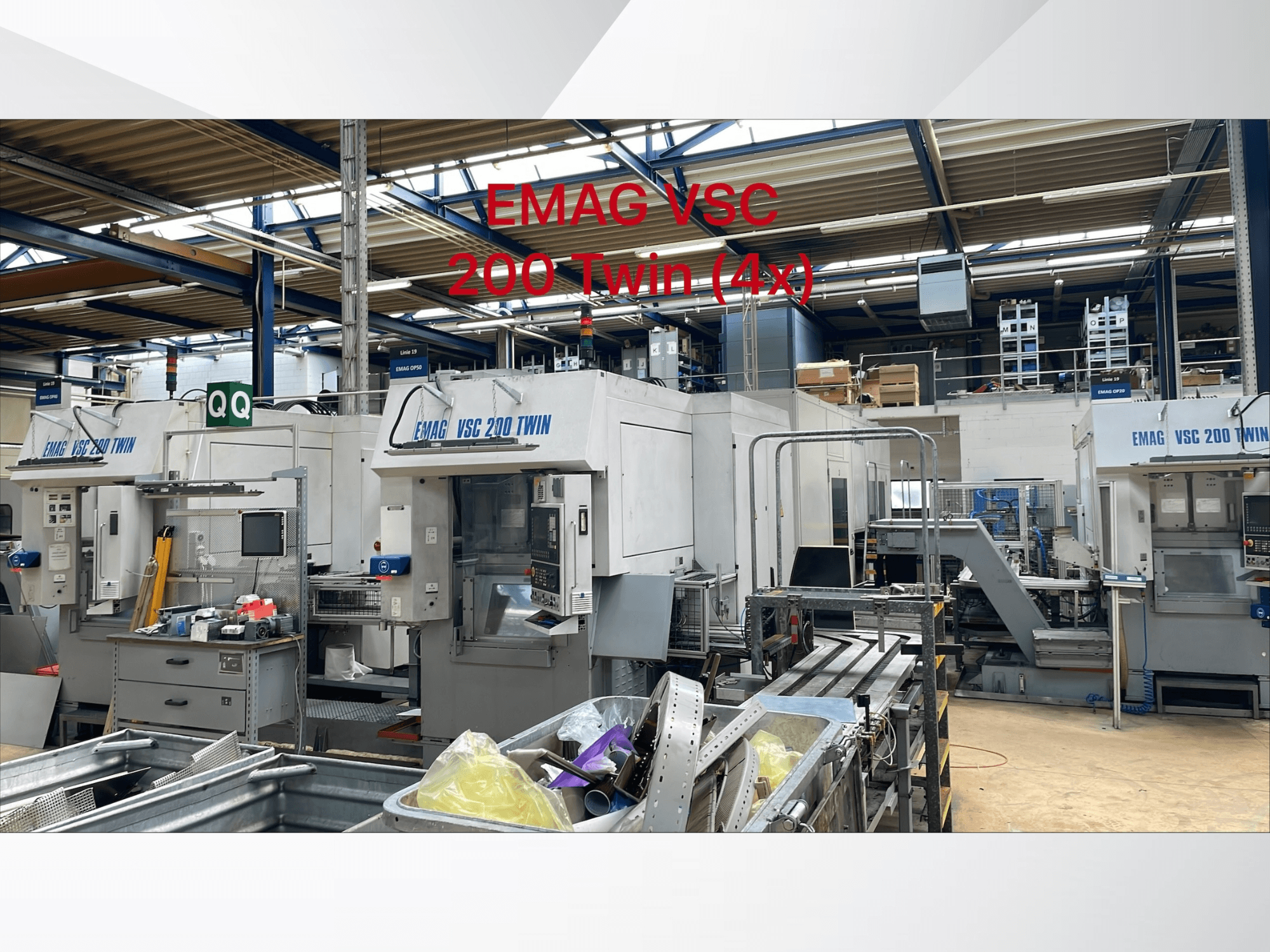

EMAG - VSC 200 TWIN OP 40 CH-TUR-EMA-2005-00001

• Types d'opérations : OP 40

• Type de machine : EMAG VSC 200 TWIN

• Type de production : Production en moyenne et grande série

• Nombre de broches : 2

• Usinage simultané de deux pièces : Oui

• Entraînements indépendants des axes X et Z : Oui

• Systèmes de mesure indépendants : Oui

• Outils entraînés : Oui

• Diamètre maximum du mandrin : 200 / 250 mm

• Diamètre de pivotement : 260 mm

• Diamètre maximal de la pièce : 200 mm

• Course maximale en X : 850 mm

• Course en Z : 200 mm

• Temps de chargement : 2-4 s

• Bride de broche : DIN 55 026 Taille 6

• Diamètre du palier de la broche avant : 100 mm

• Vitesse maximale de la broche : 6 000 tr/min

• Type d'entraînement principal : Moteur asynchrone

• Puissance de la broche (cycle de travail de 40 %) : 39 kW

• Puissance de la broche (cycle de travail de 100 %) : 28 kW

• Couple (cycle de fonctionnement de 40 %) : 460 Nm

• Couple (cycle de fonctionnement de 100 %) : 340 Nm

• Pleine puissance disponible à partir de 800 tr/min

• Axe X à déplacement rapide : 45 m/min

• Axe Z à déplacement rapide : 30 m/min

• Force d'avance X/Z : 11 kN

• Diamètre de la vis à billes X/Z : 50 / 40 mm

• Type de tourelle : Tourelle à disque

• Stations d'outils : 2 × 8

• Support d'outil standard : DIN 69 880

• Diamètre de la queue de l'outil : 40 mm

• Temps d'indexation de la tourelle : 0,3 s

• Matériau du banc de machine : Béton polymère MINERALIT®

• Système de chargement automatique : Oui

• Chargement et déchargement automatique des pièces : Oui

• Serrage vertical de la pièce : Oui

• Tension de fonctionnement : 400 V

• Tension de commande DC : 24 V

• Tension de commande AC : 230 V

• Fréquence : 50 Hz

• Charge connectée : 66 kW

• Protection par fusible : 160 A

• Norme électrique : VDE 0113

• Poids approximatif de la machine : 12 000 kg

• Systèmes de contrôle disponibles : FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX

• Manipulation des pièces : Automatisation du ramassage par convoyeur

Les spécifications techniques peuvent varier légèrement, car il s'agit de machines fabriquées sur mesure !
