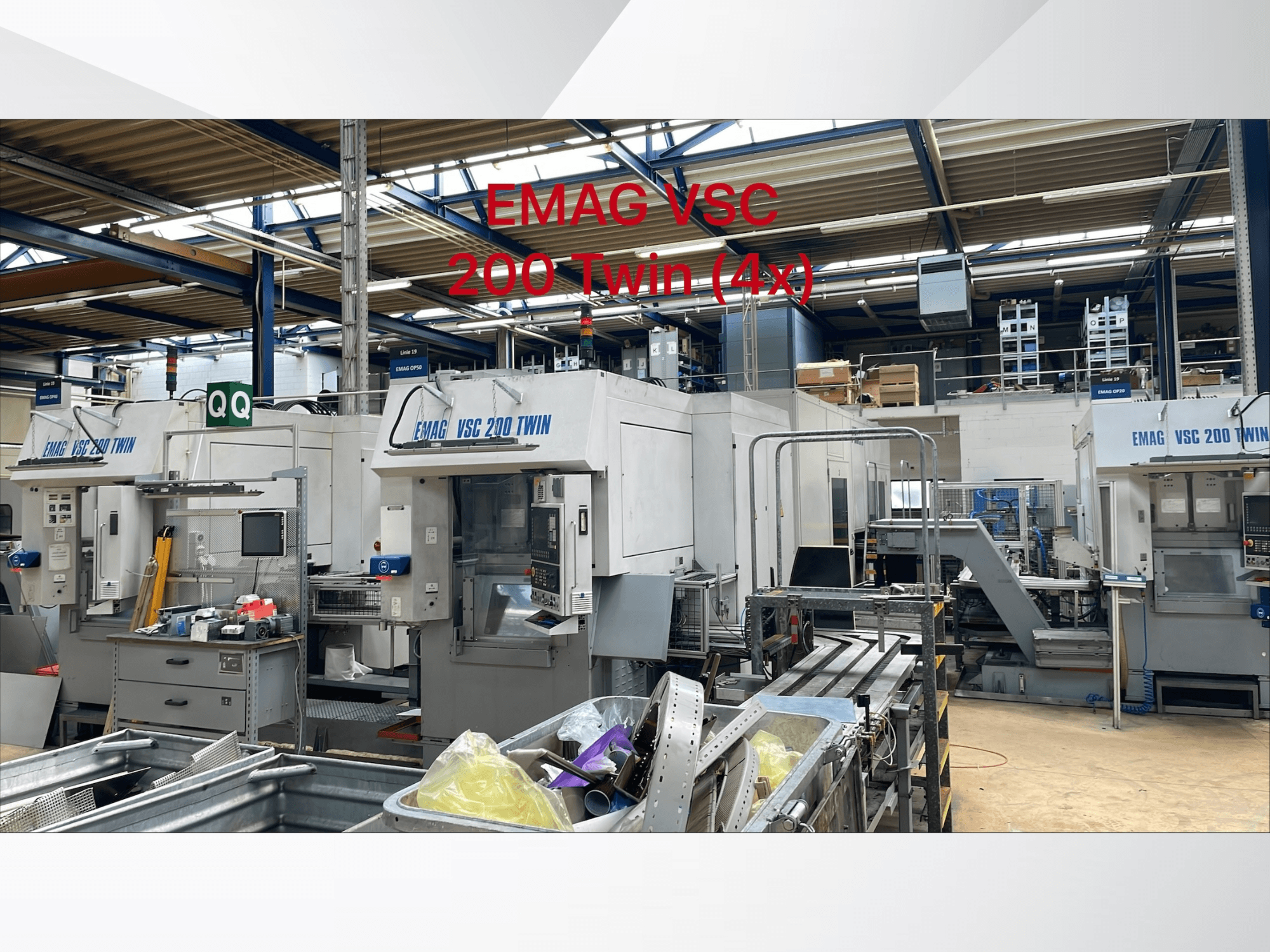

Vue avant des tours verticaux EMAG VSC 200 TWIN OP 20 dans un atelier, présentant plusieurs unités et l'équipement environnant.

Merci de votre visite

Cette machine a été vendue récemment. Explorez des machines similaires disponibles ou envoyez-nous une demande.

Voir toutes les machines similaires

Voir les machines similaires

EMAG VSC 200 TWIN OP 20

Galerie de photos

EMAG - VSC 200 TWIN OP 20DE-TUR-EMA-2005-00002

Vendu

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
➤ EMAG VSC 200 TWIN OP 20 d'occasion à vendre | gindumac.com

Afficher dans la langue d'origine

Ce tour vertical 4 axes EMAG VSC 200 TWIN a été fabriqué en 2005. Il dispose d'un diamètre de mandrin maximum de 200/250 mm et d'un diamètre de pivotement de 260 mm. Avec des axes X et Z indépendants, il permet l'usinage simultané de deux pièces. Si vous cherchez à obtenir des capacités de tournage de haute qualité, pensez à la machine EMAG VSC 200 TWIN que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

marque: EMAG
année: 2005
MODÈLE: VSC 200 TWIN OP 20
type d'application: Tournage
Emplacement: Suisse
type de machine: Tour vertical

Informations techniques - EMAG VSC 200 TWIN OP 20

Dimensions

Poids de la machine: 12000 kg

Mouvement

Nombre d’axes: 4
Course de l’axe X: 850 mm
Course de l’axe Z: 200 mm

Spécification technique

Outils entraînés: Non
Diamètre max. de la pièce: 200 mm
Puissance de broche: 39 kW
Vitesse de broche: 6000 RPM

Informations supplémentaires

Type d'opération : OP 20
Type de machine : EMAG VSC 200 TWIN
Type de production : Production en moyenne et grande série
Nombre de broches : 2
Usinage simultané de deux pièces : Oui
Entraînements indépendants des axes X et Z : Oui
Systèmes de mesure indépendants : Oui
Outils entraînés : Non
Diamètre maximum du mandrin : 200 / 250 mm
Diamètre de pivotement : 260 mm
Diamètre maximal de la pièce : 200 mm
Temps de chargement : 2-4 s
Bride de broche : DIN 55 026 Taille 6
Diamètre du palier avant de la broche : 100 mm
Vitesse maximale de la broche : 6 000 tr/min
Type d'entraînement principal : Moteur asynchrone
Puissance de la broche (cycle de travail de 40 %) : 39 kW
Puissance de la broche (cycle de travail de 100 %) : 28 kW
Couple (cycle de fonctionnement de 40 %) : 460 Nm
Couple (cycle de fonctionnement de 100 %) : 340 Nm
Pleine puissance disponible à partir de 800 tr/min
Axe X à déplacement rapide : 45 m/min
Axe Z à déplacement rapide : 30 m/min
Force d'avance X/Z : 11 kN
Diamètre de la vis à billes X/Z : 50 / 40 mm
Type de tourelle : Tourelle à disque
Stations d'outils : 2 × 8
Support d'outil standard : DIN 69 880
Diamètre de la queue de l'outil : 40 mm
Temps d'indexation de la tourelle : 0,3 s
Matériau du banc de machine : Béton polymère MINERALIT®
Système de chargement automatique : Oui
Chargement et déchargement automatique des pièces : Oui
Serrage vertical de la pièce : Oui
Tension de fonctionnement : 400 V
Tension de commande DC : 24 V
Tension de commande AC : 230 V
Fréquence : 50 Hz
Charge connectée : 66 kW
Protection par fusible : 160 A
Norme électrique : VDE 0113
Poids approximatif de la machine : 12 000 kg
Systèmes de contrôle disponibles : FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX
Manipulation des pièces : Automatisation du ramassage par convoyeur

Les spécifications techniques peuvent varier légèrement, car il s'agit de machines fabriquées sur mesure !

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

** L'étendue de livraison standard comprend uniquement la machine de base. Les accessoires et les équipements périphériques ne sont expressément confirmés qu'au cours du processus d'achat, par des accords contraignants.
