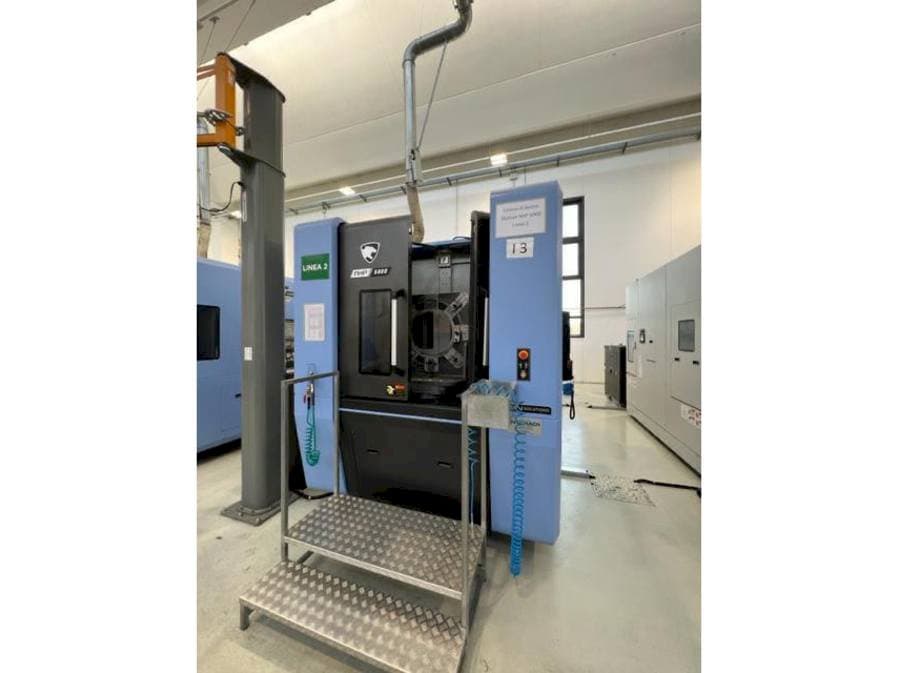

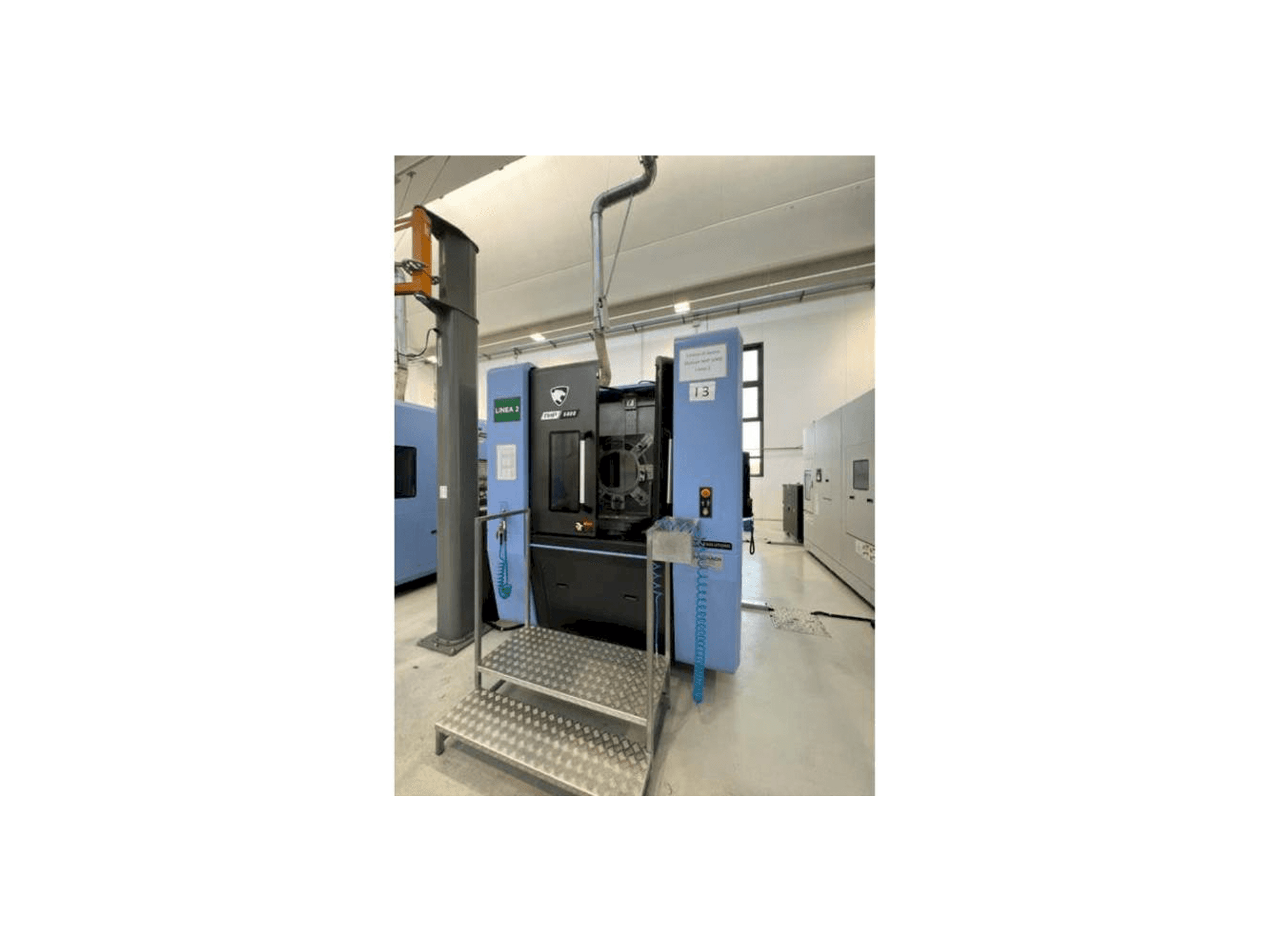

Vue de face de la machine Doosan NHP 5000

Merci de votre visite

Cette machine a été vendue récemment.

DN SOLUTIONS - NHP 5000IT-MIL-DN -2021-00001

Vendu

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Ce centre d'usinage horizontal DN SOLUTIONS NHP 5000 a été fabriqué en 2021. Il est équipé d'une unité de contrôle FANUC 31I-MODEL B et possède 4 axes. La machine a une vitesse de broche de 15000 rpm.

Vue d'ensemble

  • marque: DN SOLUTIONS
  • année: 2021
  • MODÈLE: NHP 5000
  • type d'application: Fraiseuse
  • Emplacement: Italie
  • type de machine: Centre d'usinage horizontal
  • marque de l'unité de contrôle: FANUC

Informations techniques - DN SOLUTIONS NHP 5000

Unité de contrôle

  • Marque de contrôle: FANUC
  • Modèle de contrôle: 31I-MODEL B

Dimensions

  • Profondeur de la machine: 5450 mm
  • Hauteur de la machine: 2880 mm
  • Poids de la machine: 11500 kg
  • Longueur de table: 500 mm
  • Largeur de table: 500 mm

Mouvement

  • Nombre d’axes: 4
  • Course de l’axe X: 730 mm
  • Course de l’axe Y: 730 mm
  • Course de l’axe Z: 880 mm

Spécification technique

  • Vitesse de broche: 15000 RPM
  • Taille du cône: ISO 40
  • Stations d'outils: 60

Informations supplémentaires

Avantages de la machine

Avantages qualitatifs de la machine

  • Pression (réfrigérant) : 70 bar
  • Réservoir de refroidissement (réfrigérant) : 500l
  • Apc 2 stations
  • Course à pied x730 x y730 x z880 (tension : d. 800x1000)
  • Broche électrique iso 50 avec double bride de contact, refroidie à l'huile
  • Capacité de la palette : 500 kg
  • Soufflage d'air externe réglable fonction "m
  • Alimentation interne en réfrigérant à 70 bar
  • Préparation de la sonde de mesure pour la mise à zéro de la pièce avec les cycles renishaw rmp60 (diffusion radio) - serveur de données 2gb, logiciel fanuc aicc 2 (haute vitesse pour les moules et les figures 3d, 1ooo blocs d'avance).
  • Communication avec les ports et usb + ethernet

Avantages techniques de la machine

  • Poids max. Poids de la pièce (broche) : 500 kg
  • Couple (cont. / 10 min) (broche) : 150 nm
  • Déplacement rapide de l'axe x (déplacement rapide) : 60000
  • Traversée rapide de l'axe y (traversée rapide) : 60000
  • Traversée rapide de l'axe z (traversée rapide) : 60000
  • Diamètre maximal de l'outil (entrepôt atc) : d. 75 d. 170 diamètre de l'outil (entrepôt atc) : d. 75 d. 170
  • Longueur max. Longueur de l'outil (à partir de la ligne de référence) (magasin atc) : 550
  • Méthode de sélection des outils (magasin atc) : fixe
  • Max. Poids de l'outil (magasin atc) : 12
  • Temps de changement d'outil (magasin atc) : 2. 8

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

** L'étendue de livraison standard comprend uniquement la machine de base. Les accessoires et les équipements périphériques ne sont expressément confirmés qu'au cours du processus d'achat, par des accords contraignants.
