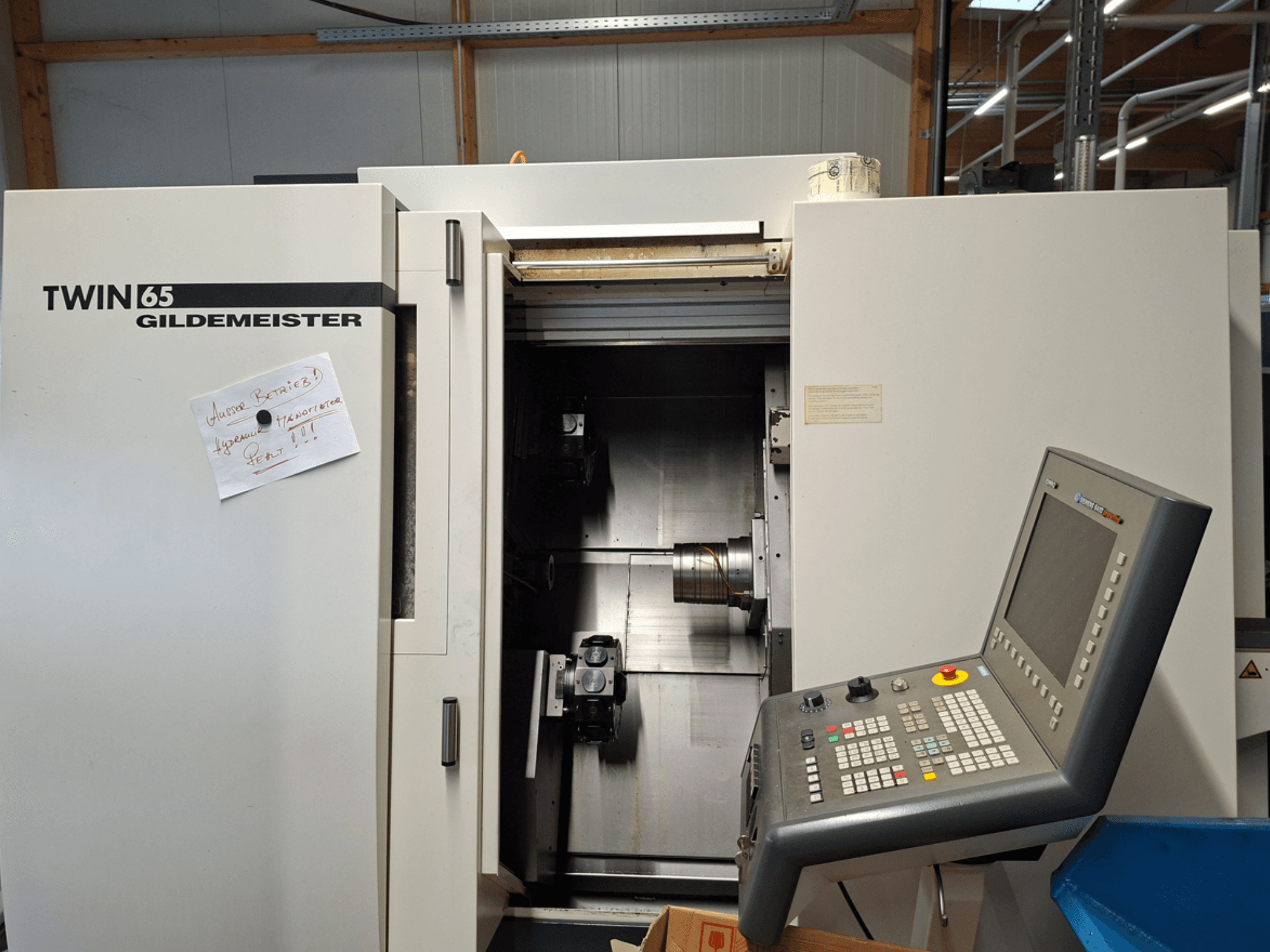

DMG - TWIN 65 Rg1AT-TUR-DMG-2013-00001

• Configuration/caractéristiques :

  • 2 chariots croisés

  • 2 tourelles en étoile, 12 postes chacune, avec outillage en direct

  • Broche principale et contre-broche

  • 2 entraînements d'outils

  • 2 axes C et 1 axe Y

• Broche gauche (principale) :

  • Diamètre du mandrin : 150 mm

  • Bride de la broche : 140 h5 mm

  • Alésage de la broche : 79 mm

  • Diamètre du palier avant : 165 mm

  • Puissance : 15 kW (100% ED) / 20 kW (40% ED)

  • Couple : 120 Nm (100% ED) / 160 Nm (40% ED)

  • Plage de vitesse : 25-5600 tr/min

• Broche droite (contre-sous) :

  • Diamètre du mandrin : 150 mm

  • Bride de la broche : 140 h5 mm

  • Alésage de la broche : 79 mm

  • Diamètre du roulement avant : 165 mm

  • Couple : 120 Nm (100% ED) / 160 Nm (40% ED)

• Axes/déplacements :

  • Chariot 1 : X 220 mm, Z 320 mm, Y ±30 mm

  • Chariot 2 : X 120 mm, Z 345 mm

  • Chariot 3 : Course 145 mm

• Tourelles/outillage :

  • Tourelle 1 : 12 stations, VDI 25 (DIN 69880), outillage en direct jusqu'à 6000 tr/min, 3,8 kW (40% ED)

  • Tourelle 2 : 12 stations, VDI 25 (DIN 69880), outil tournant jusqu'à 6000 tr/min, 3,8 kW (40% ED)

• Équipement/options sur la machine :

  • Serrage différentiel pour la broche principale

  • Serrage différentiel pour la contre-broche

• Peinture/enveloppe (norme Gildemeister) :

  • Enceinte de la machine et porte de l'espace de travail : Blanc calcite (RAL 9010)

  • Convoyeur de copeaux : Gris titane (RAL 7016)

  • Capot du convoyeur à copeaux : Blanc calcite (RAL 9010)

  • Base de la machine et armoire de commande : Gris titane (RAL 7016)

Équipement supplémentaire

• Convoyeur à copeaux (avec capot)

• Ensemble de traitement des barres RG 1 :

  • Dispositif de prise de pièces avec chariot à commande numérique

  • Bras de préhension à commande hydraulique, pince à commande pneumatique

  • 1 jeu de mâchoires de préhension (ébauches)

  • Bande transporteuse

  • Capacité : Ø 6-65 mm, longueur env. 300 mm ; max. 3,5 kg (4,5 kg pour TWIN 65)

• Préparation/connexion pour le ravitailleur ou le magasin de ravitaillement

• Pistolet d'arrosage

• Lampe témoin DMG, 4 voies (lampe à pile)

• Raccordement électrique/mécanique pour le séparateur de brouillard d'huile

• Fonctionnement automatique du capot coulissant

• Pressostat EDS pour le dispositif de serrage

• DMG Netservice (embarqué)

• "Feu vert pour votre machine" préinstallé sur l'unité de commande (état/indicateur)
