DMG Mori Seiki CMX 800 V

Galerie de photos

71.000 €

prix gindumac

(Ex works)

Obtenir un devis officiel

DMG Mori Seiki - CMX 800 VCH-MIL-DMG-2017-00001

Name: DMG Mori Seiki CMX 800 V
Brand: DMG Mori Seiki
SKU: CH-MIL-DMG-2017-00001
Price: 71000 EUR
Availability: InStock

71.000 €

prix gindumac

(Ex works)

obtenir un devis officiel

Visite de la machine

faire une contre-offre

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
➤ DMG Mori Seiki CMX 800 V d'occasion à vendre | gindumac.com

Afficher dans la langue d'origine

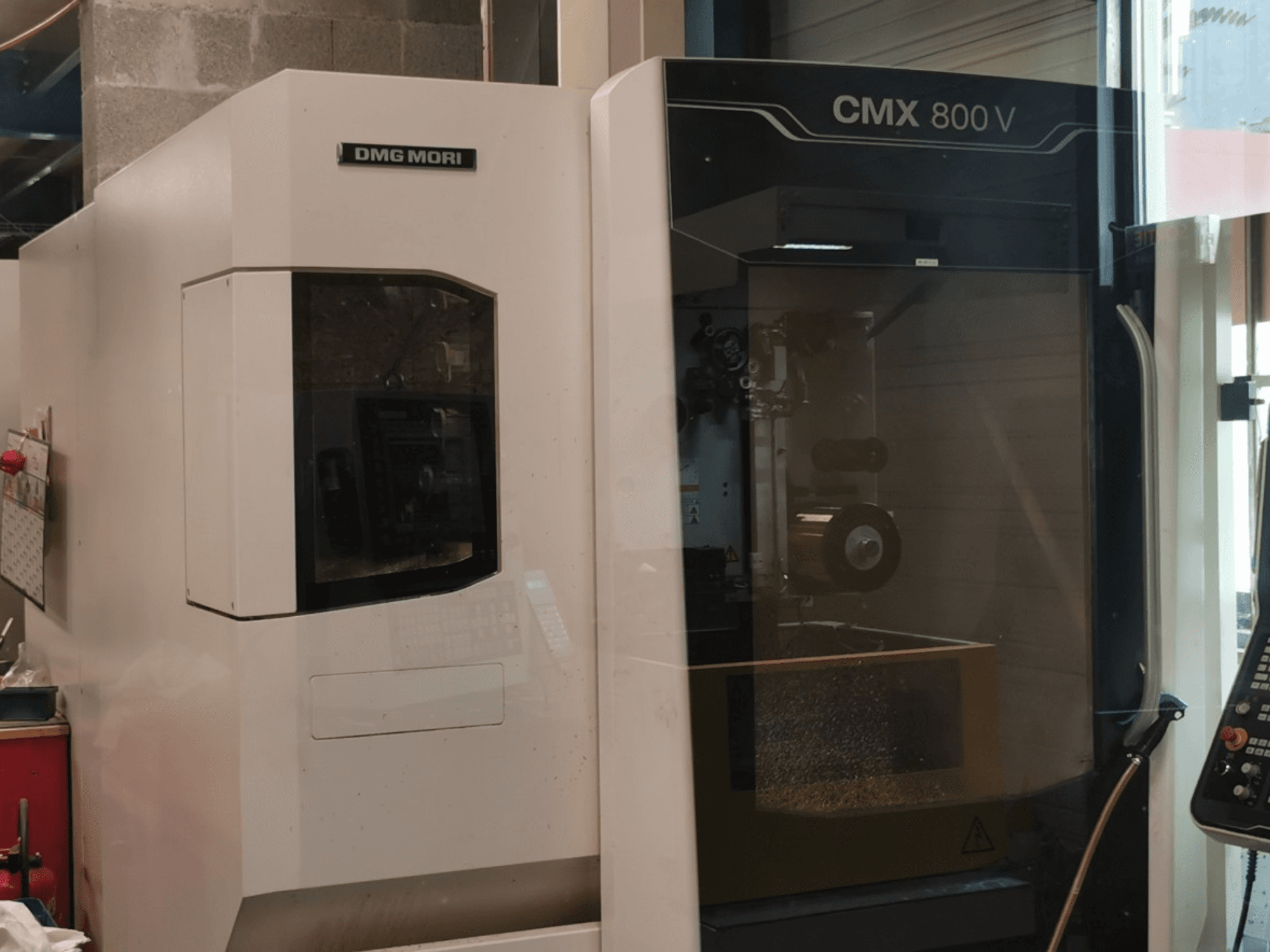

Cette machine DMG Mori Seiki CMX 800 V à 3 axes a été fabriquée en 2017. Elle offre une course de 800 mm sur l'axe X, de 560 mm sur l'axe Y et de 510 mm sur l'axe Z. La machine est équipée d'un plateau robuste de 1 100 x 560 mm et offre une capacité de charge maximale de 800 kg. Si vous recherchez des capacités d'usinage de haute qualité, pensez au centre d'usinage vertical DMG Mori Seiki CMX 800 V. Contactez-nous pour plus de détails.

Vue d'ensemble

marque: DMG Mori Seiki
année: 2017
MODÈLE: CMX 800 V
heures de production: 5000
type d'application: Fraiseuse
Emplacement: Suisse
type de machine: Centre d'usinage vertical
marque de l'unité de contrôle: HEIDENHAIN

Informations techniques - DMG Mori Seiki CMX 800 V

Unité de contrôle

Marque de contrôle: HEIDENHAIN
Modèle de contrôle: TNC 620

Dimensions

Hauteur de la machine: 2935 mm
Longueur de la machine: 4800 mm
Poids de la machine: 5400 kg
Largeur de la machine: 5500 mm
Longueur de table: 560 mm
Charge de table: 800 kg
Largeur de table: 1100 mm

Mouvement

Nombre d’axes: 3
Course de l’axe X: 800 mm
Course de l’axe Y: 560 mm
Course de l’axe Z: 510 mm

Spécification technique

Poids max. de l’outil: 8 kg
Puissance de broche: 13 kW
Vitesse de broche: 12000 RPM
Taille du cône: SK 40
Stations d'outils: 30

Informations supplémentaires

- Commande CNC : HEIDENHAIN TNC 620 (panneau de commande SLIMline / PC et écran MC 7420D + clavier TE 715D)

- Surface de serrage de la table : 1 100 x 560 mm

- Charge maximale de la table (au centre) : 800 kg

- Hauteur de chargement de la table (du sol au bord supérieur) : 850 mm

- Rainures en T : 4 / 18H12 (distance entre les rainures : 100 mm ; 1 rainure de référence : 18H7)

- Plage de vitesse de la broche : 20 – 12 000 tr/min

- Puissance d'entraînement de la broche (40 % ED / 100 % ED) : 13 kW / 9 kW

- Couple de la broche (40 % ED / 100 % ED) : 82 Nm / 54 Nm

- Conique d'outil / interface : SK40 (DIN 69871 / DIN 69872, forme A/B, goujon de traction)

- Force de serrage de l'outil : 10 kN (SK40 / BT40)

- Capacité du magasin d'outils : 30 emplacements (type à chaîne)

- Diamètre maximal de l'outil (avec outils adjacents) : 80 mm

- Diamètre maximal de l'outil (avec emplacements adjacents libres) : 125 mm

- Longueur maximale de l'outil (à partir du nez de broche) : 300 mm

- Poids maximal de l'outil (changement d'outil automatique) : 8 kg

- Charge totale maximale du magasin : 240 kg

- Entraînements d'avance : servomoteurs à courant alternatif sur les axes X, Y et Z

- Vitesse de déplacement rapide (X / Y / Z) : 30 / 30 / 30 m/min

- Plage de vitesses d'avance (X, Y, Z) : jusqu'à 20 000 mm/min

- Résolution de mesure de position : 1 µm

- Incertitude de positionnement P (VDI/DGQ 3441) : 6 µm

- Gestion des copeaux : convoyeur à racleur intégré (bande grattante, réservoir de liquide de refroidissement de 220 L, pompe de 20 L/min à 5 bars)

- Alimentation externe en liquide de refroidissement et en air : buses de refroidissement externes réglables et soufflage d'air (M25)

- Nettoyage interne : pistolet de rinçage de la zone de travail

- Déplacement manuel des axes : manivelle électronique (HR 510FS)

- Accès / Autorisation de sécurité : sélecteur de mode électronique DMG MORI SMARTkey

- Puissance apparente : 32 kVA

- Tension d'alimentation nominale : 400 V CA ±10 % (3/N/PE)

- Fréquence du réseau : 50/60 Hz

- Tension de commande : 230 V CA / 24 V CC

- Courant à pleine charge (In max) : 52 A

- Fusible principal : 63 A

- Pouvoir de coupure en court-circuit (Ics) : 0,63 kA

- Poids de base de la machine : environ 5 400 kg

- Poids du convoyeur à copeaux : 500 kg

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

** L'étendue de livraison standard comprend uniquement la machine de base. Les accessoires et les équipements périphériques ne sont expressément confirmés qu'au cours du processus d'achat, par des accords contraignants.
