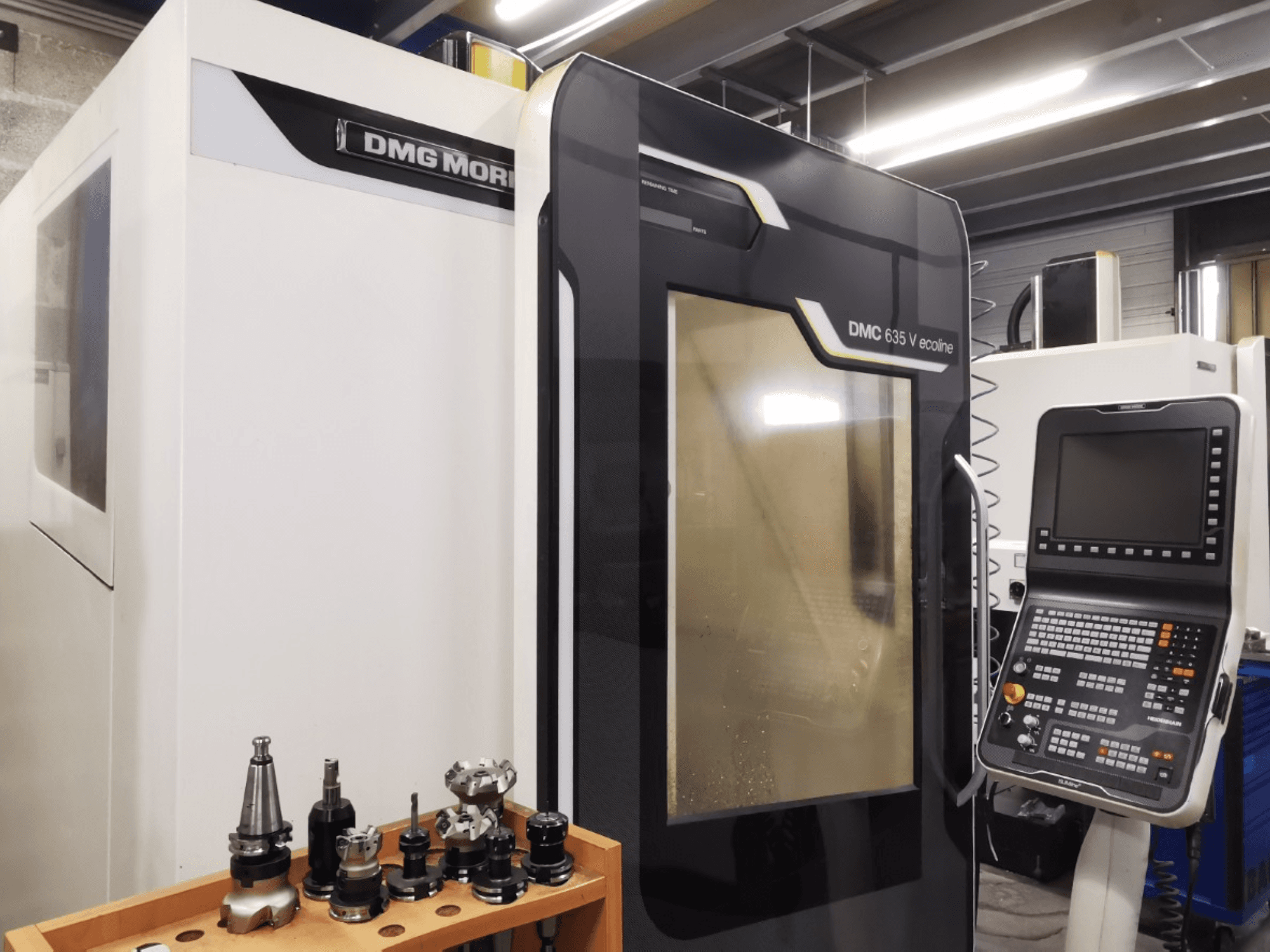

DMG MORI - DMC 635 V ecolineCH-MIL-DMG-2014-00001

- Commande : HEIDENHAIN TNC 620 (MC 7420D / clavier TE 7150 / panneau SLIMline)

- Nombre d'axes : 3 (X, Y, Z)

- Course de l'axe X : 635 mm

- Course de l'axe Y : 510 mm

- Course de l'axe Z : 460 mm

- Surface de serrage de la table : 790 x 560 mm

- Charge maximale de la table (au centre) : 600 kg

- Rainures en T de la table : 4 / 14H12, espacement de 100 mm (1 rainure de référence 14H7)

- Hauteur de la table par rapport au sol : 720 mm

- Plage de vitesse de la broche : 20 - 12 000 tr/min (tours par minute)

- Puissance d'entraînement de la broche (40 % ED / 100 % ED) : 13 kW / 9 kW

- Couple de la broche (40 % ED / 100 % ED) : 83 Nm / 57 Nm

- Cône d'outil / interface : SK40 (DIN 69871 / ISO 7388/2 type A ou DIN 69872 forme A/B)

- Force de serrage de l'outil : 8 kN

- Capacité du magasin d'outils : 30 emplacements

- Diamètre max. de l'outil (emplacement adjacent vide / occupé) : 130 mm / 80 mm

- Longueur maximale de l'outil : 300 mm

- Poids maximal de l'outil : 6 kg (charge totale maximale du magasin d'outils : 90 kg)

- Déplacement rapide (X / Y / Z) : 30 m/min

- Vitesse d'avance (X / Y / Z) : programmable en continu jusqu'à 20 000 mm/min

- Résolution / incertitude de positionnement : 1 µm / 16 µm (VDI/DGQ 3441)

- Capacité du réservoir de liquide de refroidissement : ~120 l

- Poids de la machine : ~3 900 kg (3 950 kg avec un magasin à 30 outils)

- Puissance apparente : 17 kVA

- Courant nominal de ligne (In max) : 28 A

- Fusible principal : 35 A (capacité de coupure en court-circuit : 0,35 kA)

- Alimentation électrique : 400 V CA (3/N/PE), 50/60 Hz

- Tension de commande : 24 V CC / 230 V CA

- Pression d'alimentation pneumatique : 5,5 - 8,0 bars (consommation d'air : 30 m³/h sans purge ; +20 m³/h en continu)

- Dimensions de la machine (L x P x H) : 1 880 mm (2 265 mm avec réservoir de liquide de refroidissement) x 2 441 mm x 2 742 mm (hauteur minimale de transport : 2 330 mm)

- Emprise au sol requise : 4 500 x 4 400 mm
