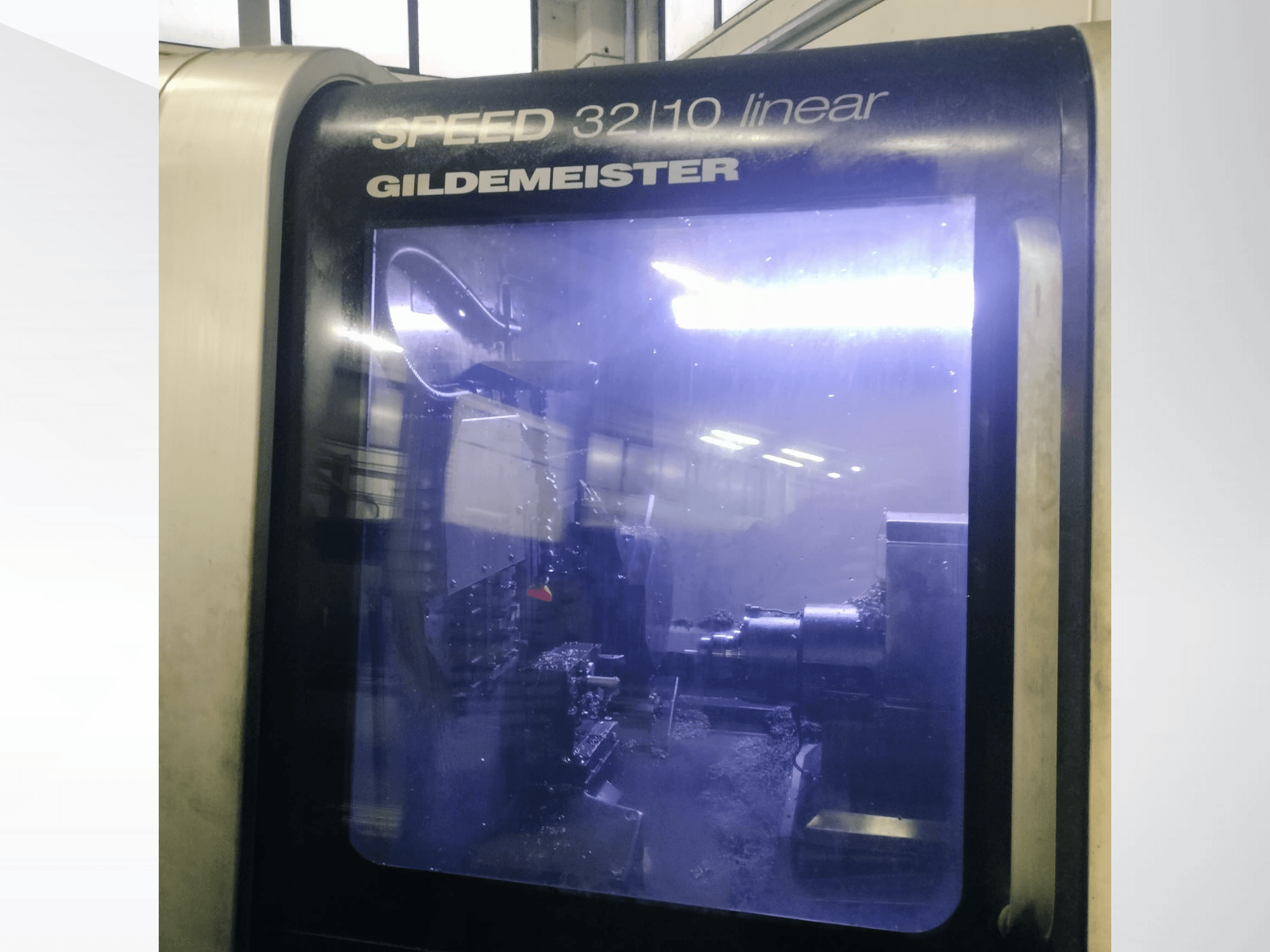

Cette DMG Gildemeister SPEED 32/10 linear à 4 axes a été fabriquée en 2008. Elle est équipée d'une commande CNC Fanuc 310iS, d'une broche principale d'une capacité de 33 mm et d'une vitesse maximale de 8 000 tr/min. La machine offre de solides capacités multitâches avec un total de 16 stations d'outils entraînés et une tourelle pour un traitement efficace. Si vous recherchez des capacités de tournage de haute qualité, pensez à la machine DMG Gildemeister SPEED 32/10 que nous avons à vendre. N'hésitez pas à nous contacter pour plus d'informations.
Vue d'ensemble
- marque: DMG
- année: 2008
- MODÈLE: GILDEMEISTER SPEED 32/10 linear
- type d'application: Tournage
- Emplacement: Italie
- type de machine: Tour horizontal
- marque de l'unité de contrôle: FANUC
Informations techniques - DMG GILDEMEISTER SPEED 32/10 linear
Unité de contrôle
- Marque de contrôle: FANUC
- Modèle de contrôle: Fanuc 310
Informations supplémentaires
CNC : Fanuc 310iS
Type de panneau : SlimLine
Écran : 15" TFT couleur
Broches contrôlées (y compris les axes C) : 2
Axes contrôlés : 8
Canaux : 3
Capacité des barres : 33 mm (36 mm max)
Diamètre intérieur du tube d'étirage : 46 mm
Vitesse maximale : 8000 tr/min
Couple nominal (S1) : 24 Nm
Puissance nominale (S1) : 5,5 kW
Diamètre intérieur du tube de traction : 38 mm
Vitesse maximale : 8000 tr/min
Couple nominal (S1) : 9,4 Nm
Puissance nominale (S1) : 3,7 kW
Axe X1
Course : 50 mm
Vitesse maximale : 40 m/min
Accélération maximale : 10 m/s²
Poussée nominale (S1) : 1200 N
Axe Y1
Course : 350 mm
Vitesse maximale : 30 m/min
Accélération maximale : 5 m/s²
Poussée nominale (S1) : 5000 N
Axe Z1
Course : 320 mm
Vitesse maximale : 40 m/min
Accélération maximale : 5 m/s²
Poussée nominale (S1) : 2500 N
Axe X2
Course : 310 mm
Vitesse maximale : 40 m/min
Accélération maximale : 5 m/s²
Poussée nominale (S1) : 2500 N
Axe Z2
Course : 320 mm
Vitesse maximale : 40 m/min
Accélération maximale : 5 m/s²
Poussée nominale (S1) : 2500 N
Axe X3
Course : 80 mm
Vitesse maximale : 40 m/min
Accélération maximale : 5 m/s²
Poussée nominale (S1) : 1200 N
Axe Y3
Course : 60 mm (±30 mm)
Vitesse maximale : 18 m/min
Accélération maximale : 5 m/s²
Poussée nominale (S1) : 5000 N
Axe Z3
Course : 150 mm
Vitesse maximale : 40 m/min
Accélération maximale : 5 m/s²
Poussée nominale (S1) : 2500 N
Tourelle
Nombre total de stations : 16
Outils externes fixes : 8
Taille de la queue de l'outil : 16×16 mm
Stations d'outils entraînés : 16
Type de pince de serrage : ESX/ER 20
Vitesse de rotation maximale : 5000 tr/min
Couple nominal (S1) : 4,8 Nm
Puissance nominale (S1) : 1,5 kW
Outils
Porte-outils Slide 1
Nombre total de stations : 10
Outils externes fixes : 6
Taille de la queue de l'outil : 16×16 mm
Outils entraînés : 4
Type de pince de serrage : ESX/ER 20
Vitesse d'entraînement maximale (GEO 7-9) : 5000 tr/min
Couple nominal (S1) : 2,19 Nm
Puissance nominale (S1) : 0,55 kW
Vitesse de rotation secondaire (GEO 8-10) : 3333 tr/min
Couple nominal (S1) : 3,28 Nm
Puissance nominale (S1) : 0,55 kW
Glissière de travail arrière
Nombre total de postes : 4 + 2
Outils fixes internes : 3
Diamètre du porte-outil : 25 mm
Outils fixes externes : 1
Postes d'entraînement : 2
Type de pince de serrage : ESX/ER 16
Vitesse de rotation maximale : 6000 tr/min
Couple nominal (S1) : 1,75 Nm
Puissance nominale (S1) : 0,55 kW
Média
Système de lubrification
Capacité du réservoir : 2,9 L
Pression de fonctionnement : 30 bar
Temps d'arrêt : 7 minutes
Durée du cycle de fonctionnement : 30 secondes
Type de lubrifiant : Castrol Magna BD 68
Système pneumatique
Pression minimale de fonctionnement : 5 bar
Pression de service maximale : 6 bar
Consommation : 60 NL/min
*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
