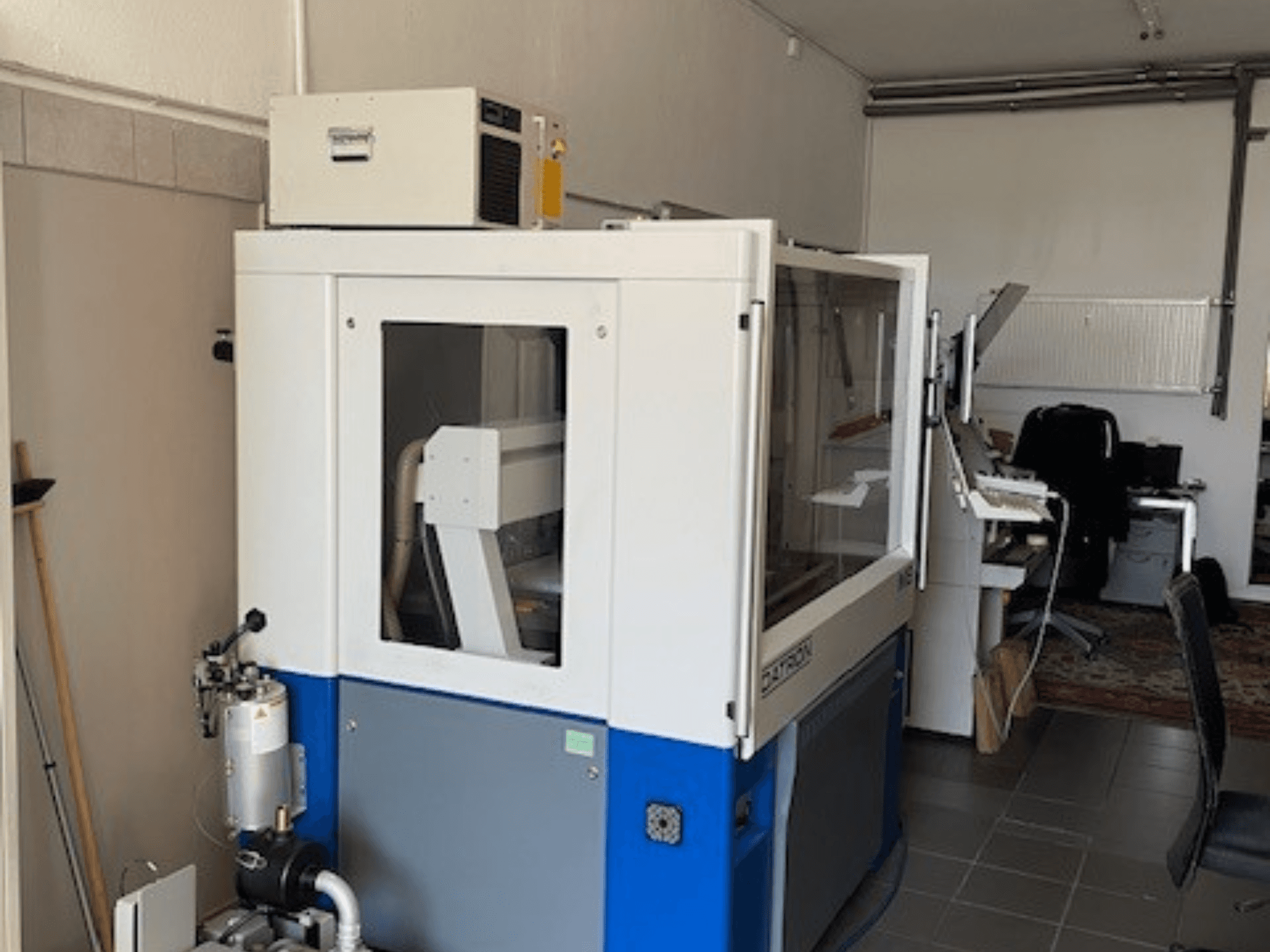

Datron - M8DE-MIL-DAT-2011-00001

• Configuration : Broche SF 2,0 kW HighS H2.0 (jusqu'à 60 000 tr/min), à commutation directe

• Maintien de l'outil : Serrage direct, Ø max. 8 mm ; pince de serrage 6 mm

• Changeur d'outils : 15 positions avec capteur de longueur, serrage direct

• Conception de la machine : Portique avec entraînements à double support ; béton polymère solide sur châssis en acier ; rails de guidage de précision

• Table : Table de coordonnées (sans découpe)

• Déplacements : X 1020 mm, Y 800 mm, Z 240 mm ; espacement du portique 200 mm

• Entraînements : Servocommandes numériques ; vis à billes par axe

• Vitesse d'avance : jusqu'à 20 m/min

• Commande : Commande DATRON 3D-CNC V9 ; ordinateur LCD/commande avec clavier et écran 19" (lecteur de CD intégré)

• Refroidissement/Lubrification : Système de refroidissement par pulvérisation DATRON ; refroidisseur de broche de type H-K GK ; option de vitesse pour la broche SF

Équipement supplémentaire

• Sondes/capteurs :

  • Capteur XYZ (complet avec bras pivotant, matériel d'exploitation, montage), fonction : contrôle logiciel complet

  • Capteur TP-D pour l'axe Z

  • Capteur de hauteur de l'axe Z

• Technologie de serrage :

  • Plaque de serrage du module à vide 650 x 450 x 40 mm, 3 raccords (env. 27 kg) ; accessoires : VakuCard, VakuCardMatt

  • Plaque de serrage pour module à rainure en T 460 x 250 x 83 mm (250 x 460 x 80 nominal), avec mâchoire fixe, 2 rangées, 450 Type B ; y compris douille de centrage et joint d'étanchéité ; accessoires : éléments de serrage à faible course

  • Elément de serrage à faible course, pneumatique-hydraulique, Type KSE-PH (130 x 110 x 65 mm, 1,6 kg ; pression de service 1-8 bar ; course 7 mm ; force de serrage jusqu'à 3 200 N) ; avec tuyau d'air comprimé ; accessoire : mâchoire de serrage fixe

• Système de vide :

  • Distributeur de vide 3 voies V V-3 avec vannes d'arrêt (y compris vanne d'arrêt supplémentaire avec évent), vacuomètre, raccord mural, tuyaux et matériel de montage complet.

  • Pompe à vide Type VP-B-1, palettes rotatives, lubrification par carter d'huile ; capacité d'aspiration 100 m³/h ; pression finale 20 mbar ; moteur 3,0 kW ; 3 x 400 V ; niveau de pression acoustique 67 dB(A) ; dimensions 748 x 433 x 310 mm ; poids 70 kg ; capacité d'huile 2 l ; y compris contacteur triphasé, vanne rotative, pressostat différentiel, réservoir de vide, interrupteur de protection du moteur, contrôle de l'huile, filtre d'admission et contacteur triphasé.

  • Capacité de surface de serrage jusqu'à 1 000 x 1 500 mm
