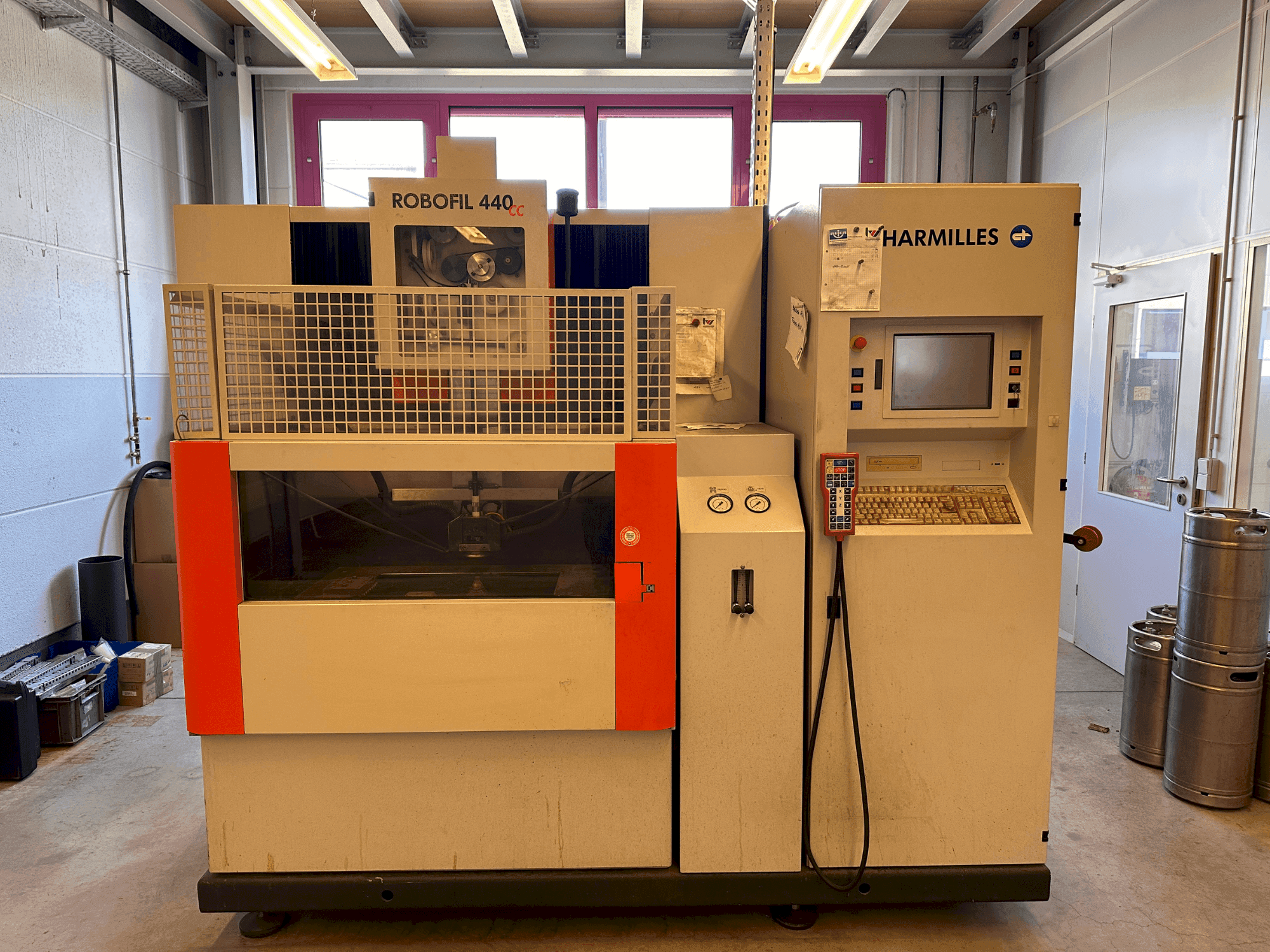

Vue de face de la machine CHARMILLES Robofil 440 CC

CHARMILLES - Robofil 440 CCDE-EDM-CHA-2007-00001

35.000 €
prix gindumac
(Ex works)
obtenir un devis officiel
Visite de la machine
faire une contre-offre
Télécharger le PDF

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Cette CHARMILLES Robofil 440 CC à 3 axes a été fabriquée en 2007 et présente une conception robuste avec un poids total du système de 4450 kg lorsqu'il est rempli de diélectrique. Elle peut traiter des pièces jusqu'à 1500 kg, avec des dimensions maximales de 1200 x 700 x 400 mm. Idéale pour les processus d'électroérosion à fil de précision, cette machine est dotée d'un système de commande complet avec écran TFT de 12 pouces. Si vous cherchez à obtenir des capacités d'électroérosion de haute qualité, pensez à la machine CHARMILLES Robofil 440 CC que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

  • marque: CHARMILLES
  • année: 2007
  • MODÈLE: Robofil 440 CC
  • type d'application: EDM
  • Emplacement: Allemagne
  • type de machine: Machine d'électroérosion à fil
  • disponibilité: Immédiatement

Informations techniques - CHARMILLES Robofil 440 CC

Données générales

  • Largeur des mesures: 2810 mm
  • Profondeur des mesures: 2600 mm
  • Hauteur des mesures: 2080 mm
  • Poids de la machine: 4450 kg

Entraînement principal

  • Nombre d'axes: 3

Mouvement

  • X-AXIS Mouvement: 550 mm
  • Y-AXIS Mouvement: 350 mm
  • Z-AXIS Mouvement: 400 mm

Pièce à usiner

  • Pièce x: 1200 mm
  • Pièce y: 400 mm
  • Pièce à usiner z: 700 mm
  • Poids de la pièce: 1500 kg

Unité d'injection

  • Pression d'injection: 2/4/8/13 bar

Informations supplémentaires

    Avantages de la machine

    • Avantages techniques de la machine:
      • - Volume diélectrique total : 1200 l
      • - Min. /max. Epaisseur du diélectrique : 0/435 mm
      • - Guides-fils standard : 0,25 mm
      • - Tension d'entrée triphasée : 400 v
      • - Fréquence du réseau (2 versions) : 50 ou 60 hz
      • - Facteur de puissance : 0,8
      • - Puissance totale installée : 10 kva
      • - Fluctuations admissibles : ±10%
      • - Micro-interruptions autorisées : 4 ms
      • - Alimentation en air comprimé : 6-7 bar

    Informations supplémentaires

    • - Contrôleur Commande numérique TFT 12"/ Dimensions du système complet (LxPxH) mm 2600x2810x2240/ Poids total du système sans diélectrique kg 3300/ Poids total du système avec diélectrique kg 4450/ Zone de travail/ Dimensions maximales de la pièce mm 1200x700x400 Poids max. de la pièce kg 1500/ Epaisseur min./max. Epaisseur du diélectrique mm 0/200/ Alimentation en air comprimé/ Pression bar 6...7 bar/ Débit minimum l/min 150/ Axes/ Course X, Y, Z mm 550x350x400/ Course U, V mm 550/350/ Angle de cône / hauteur °/mm ±30/400/ Résolution de mesure X, Y, U, V, Z µm 0,05/ Vitesse de déplacement des axes mm/min 0...3000/ Protection contre les collisions pour les axes X, Y, U, V, Z/ Diélectrique/ Type Eau déionisée/ Volume total du diélectrique L 1200/ Cartouches filtrantes 4/ Bouteilles de déionisation 1/ Volume total de résine de déionisation L 20/ Électrode / Fil/ Guides de fil standard mm Φ 0,25/ Force de traction du fil programmable daN 0.3...2.5/ Vitesse de dévidage du fil programmable m/min 0.5...15/ Enfilage automatique du fil mm Φ 0.1/0.2/0.25/0.3/ Réenfilage automatique du fil mm Φ 0.2/0.25/0.3/ Diamètre minimum du trou pilote pour le filetage automatique/ mm Φ 0,8/ Hauteur maximale pour l'enfilage automatique avec un fil de 0,25 mm/mm 220/ Poids et types de bobines de fil autorisés en kg selon les normes DIN : 1,6 (K100) - 8(K160)/ selon les normes JIS : 3(P3) - 5(P5)/ Armoire électrique/ Tension d'entrée triphasée V 400/ Fréquence du réseau (2 versions) Hz 50 ou 60/ Fluctuations admissibles ±10%/ Puissance totale installée : 10 kVA/ Micro-interruptions admissibles en ms : 13.5 A/ Facteur de puissance : 0,8/ Écran : 12" TFT/ Langues standard disponibles : Français, anglais, allemand, italien, espagnol/ Capacité de la mémoire utilisateur : 6 GB/ Système d'exploitation : Windows XP SP2/ CD-ROM/ Port Ethernet, USB/ Port parallèle/ Télécommande/ Clavier alphanumérique : PC/ Conditions ambiantes admissibles/ Température pour une précision optimale : 20±1°C/ Température pour un équipement optimal : 15...30°C/ Humidité relative admissible : 40...80%/ Emissions sonores maximales de la machine : 76 dB(A)/ Temps de stabilisation thermique : 3 h/ Indice de protection de l'équipement électrique : IP 43

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
