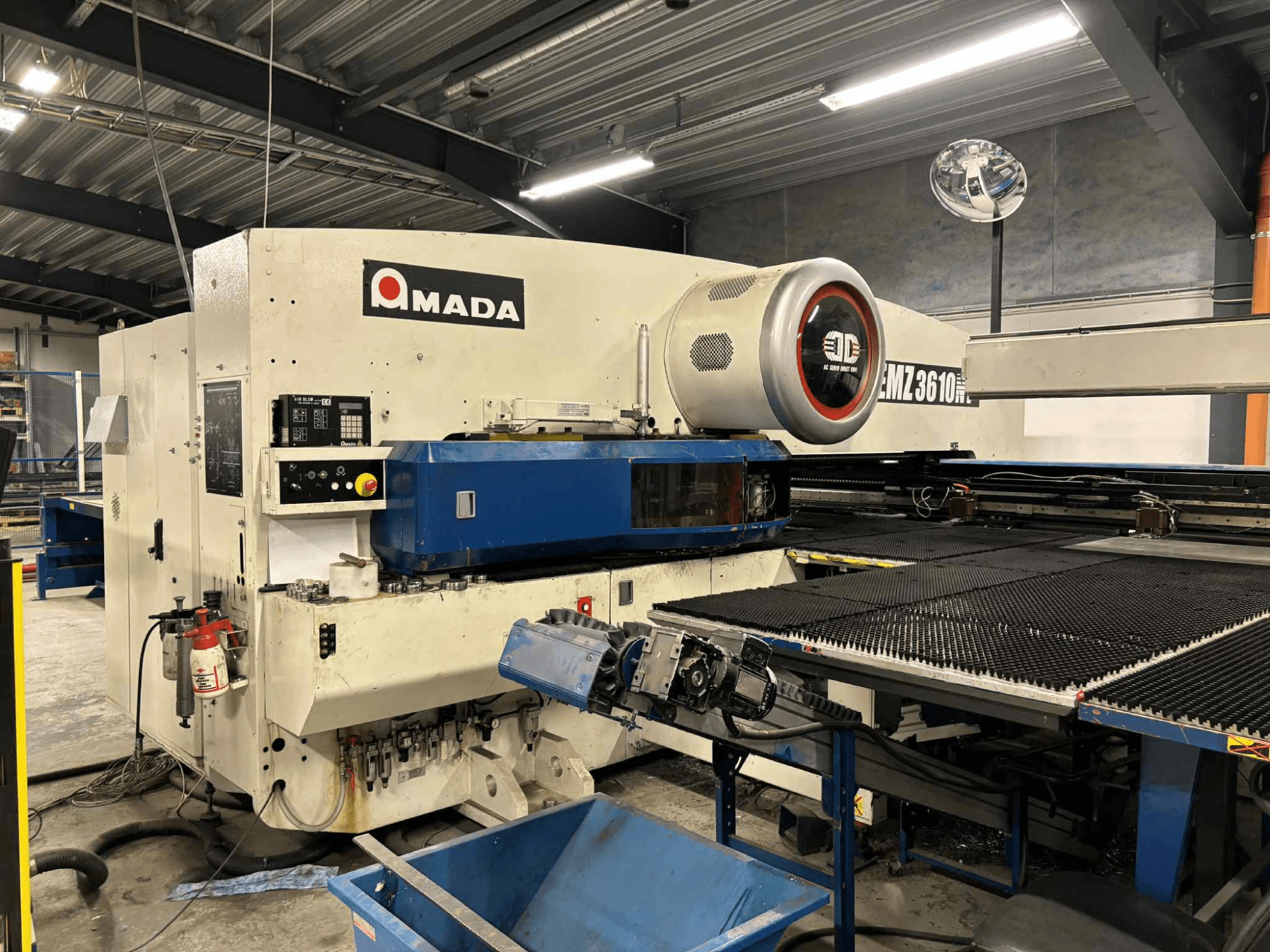

AMADA - EMZ 3610 NTNO-PUN-AMA-2011-00001

• Zone de travail avec repositionnement : 5000 x 1525 mm

• Epaisseur max. de la tôle : 4,5 mm (acier doux)

• Vitesse d'avance X/Y : 100 / 80 m/min (128 m/min simultanés)

• Tolérance de positionnement : +/- 0,1 mm

• Stations de la tourelle Z : 45

• Stations AutoIndex : 4 (2 x B, 2 x C)

• Vitesse d'avance de la tourelle : 30 1/min

• Nombre maximal de coups : 1000/min

• Châssis de la machine : Châssis en pont

• Entraînement du poinçonnage : Entraînement servoélectrique double

• Entraînements (tourelle + table) : Moteurs servo AC

• Pinces : Pneumatique

• Connexion électrique : 400V / 50Hz

• Consommation électrique : 1 kW - 7 kW

• Consommation d'air (machine) : 250 l/min

• Consommation d'air (Air Jet Vakuum) : 250 l/min

Équipement supplémentaire

• Unité de chargement : Chargeur L III 300

  • Taille de la feuille min. : 1000 x 300 mm

  • Dimensions maximales de la feuille : 3000 x 1500 mm

  • Epaisseur du matériau : 0,5 - 8,0 mm

  • Poids de chargement max. : 300 kg

  • Hauteur max. de la pile : 300 mm

  • Poids max. de la palette : 4000 kg (2x2000 kg)

  • Vitesse d'avance max : 70 m/min

  • Nombre de ventouses : 34 pièces

  • Contrôle de la double feuille : Oui, avec détecteur d'épaisseur de feuille

  • Consommation d'air : 510 l/min, pression d'entrée de 6 bars

  • Raccordement électrique : 400V

• Unité de déchargement avec démonte-pièces : PR 3 UL 300 P

  • Taille des pièces min/max : 150 x 150 mm / 2500 x 1000 mm

  • Epaisseur de la tôle : 0,5 - 3,0 mm (4 mm pour la série EM)

  • Poids max. de la pièce : 50 kg

  • Dimensions de la table de stockage : 3400 x 1400 mm

  • Dimensions maximales des pièces pour les pinces de déchargement : 3000 x 1500 mm

  • Hauteur d'empilage max. de la table squelette : 450 mm

  • Poids max. de la table d'assemblage : 2000 kg

  • Hauteur d'empilage max. de la table de stockage : 450 mm

  • Poids max. de la table de stockage : 4000 kg

  • Vitesse d'avance max. dans les directions X/Y : 180 / 90 m/min

  • Consommation d'air : 1000 l/min, pression d'entrée de 6 bar

  • Raccordement électrique : 400V
