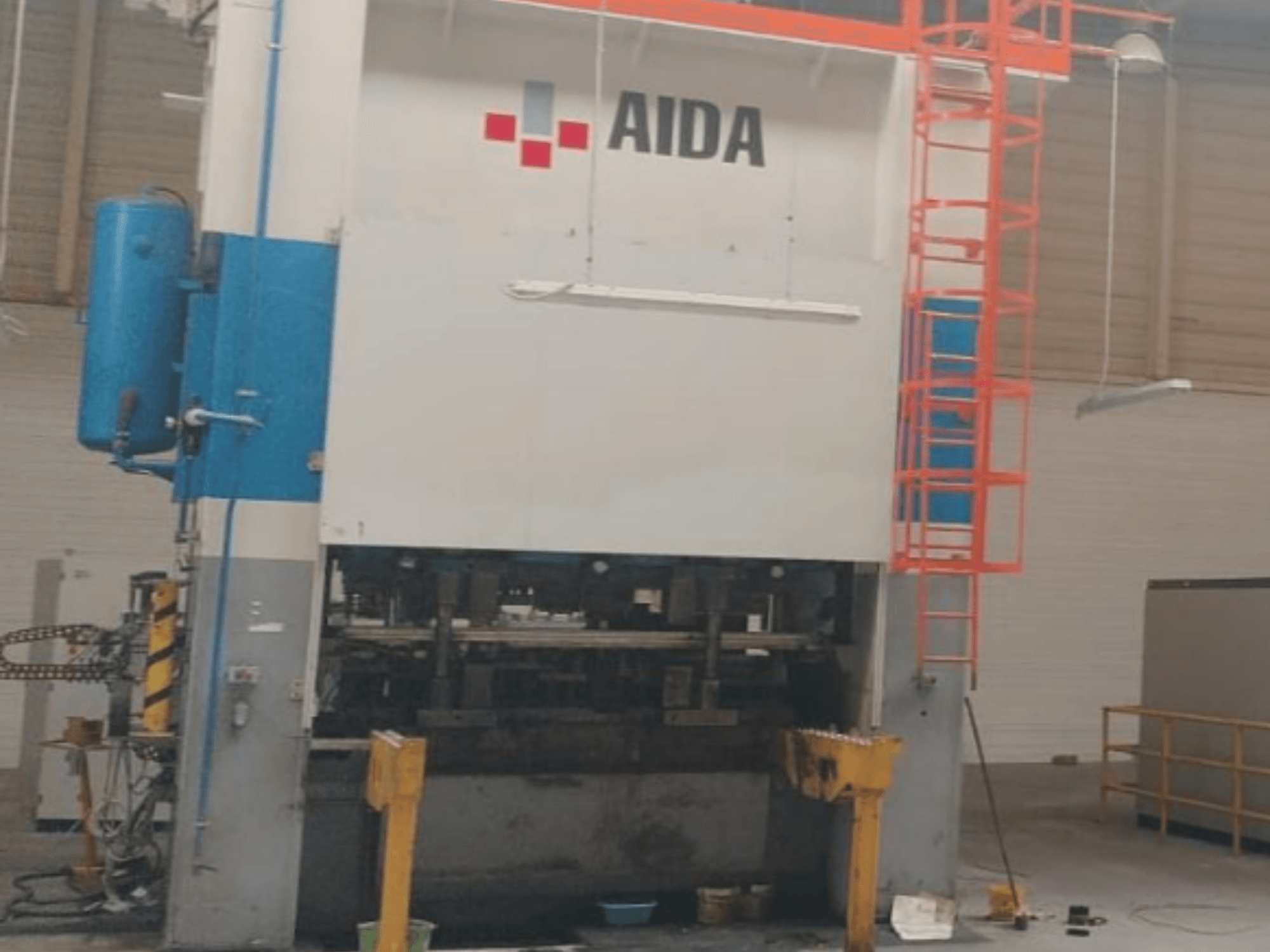

AIDA - 315/2MR/LD/TE3ES-STA-AID-2016-00001

Caractéristiques techniques principales :

• Capacité de la presse : 315 tonnes

• Force nominale de la presse : 3 150 kN

• Point de capacité nominale : 12,7 mm au-dessus du point mort bas

• Position normale d'arrêt du vilebrequin : point mort haut

• Course : 250 mm

• Réglage du coulisseau : 160 mm

• Hauteur de fermeture : 700 mm

• Vitesse de la glissière : 15–40 courses/min

• Vitesse maximale du volant : 628,5 tr/min

• Nombre maximal d'embrayages : 24/min

• Temps d'arrêt : 0,386 s

• Distance de sécurité : 618 mm

Matrice et zone de travail :

• Dimensions maximales de la matrice : 2 250 × 750 mm

• Poids maximal de la matrice sur le chariot : 10 200 kg

Structure de la machine :

• Conception du châssis : châssis à double montant (à flancs droits)

• Système d'entraînement : double bielle (double pitman)

• Guidage du chariot : chariot guidé

• Type de mouvement : presse à manivelle mécanique

• Mouvement du coulisseau : mouvement alternatif vertical

• Mouvement de l'axe principal : entraînement par vilebrequin rotatif

• Réglage du coulisseau : motorisé

Système d'amortissement :

• Type : amortisseur d'emboutissage intégré

• Force maximale de l'amortisseur : 3 450 daN à 0,6 MPa

Systèmes auxiliaires :

• Vérins de contrepoids : oui (force de contrepoids 102 kN à 6 bar)

• Système d'embrayage et de freinage : pneumatique

• Système de lubrification : lubrification automatique centralisée

• Système de sécurité : intégré

• Protection de l'opérateur : incluse

• Prêt pour l'automatisation : oui

Points forts en matière de performances et de sécurité :

• Structure à double montant à haute rigidité

• Entraînement à double pitman pour un meilleur parallélisme de la glissière et une meilleure répartition de la charge

• Embrayage-frein pneumatique pour un fonctionnement fiable et un arrêt rapide

• Systèmes de sécurité et de protection de l'opérateur intégrés

• Conçue pour s'intégrer à des systèmes d'alimentation et de transfert automatiques

Systèmes auxiliaires :

• Vérins de contrepoids : oui (force de contrepoids 102 kN à 6 bars) (inclus)

• Système d'embrayage et de freinage : pneumatique (inclus)

• Système de lubrification : lubrification automatique centralisée (inclus)

• Coussin de traction : intégré (inclus)

• Système de sécurité : intégré (inclus)

• Protection de l'opérateur : oui (incluse)

• Prêt pour l'automatisation : oui (inclus)

• Autres équipements en option : non inclus
