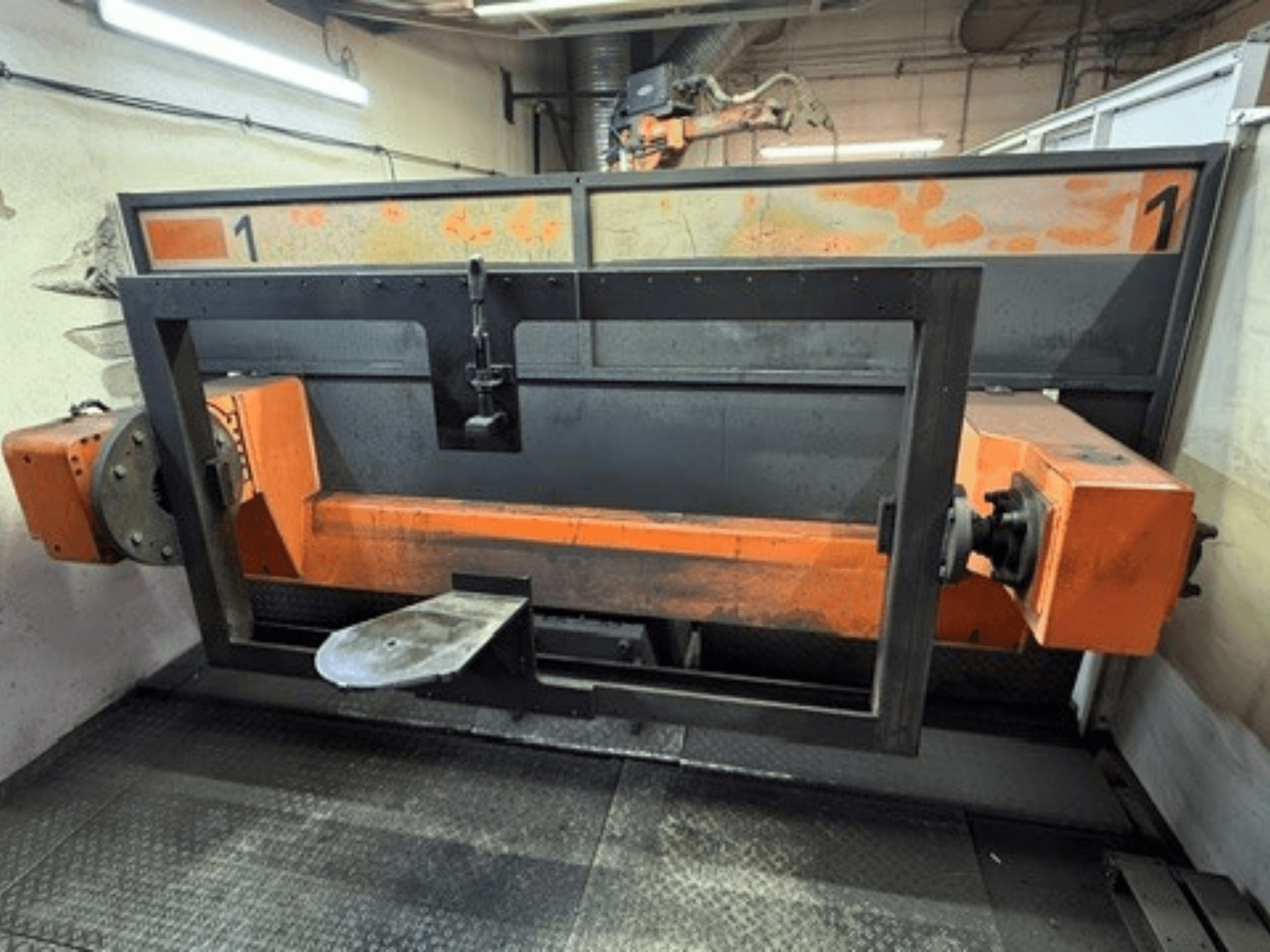

ABB - IRB 2400L Welding CellDE-WEL-ABB-2004-00001

- Modèle de robot industriel : ABB IRB 2400L

- Modèle de positionneur : ABB IRB 500R

- Équipement de soudage : Fronius TPS 4000

- Tension d'alimentation : 3x400 V/PE/N

- Section du câble : 5 x 16 mm²

- Protection par fusible : 63 A à action retardée

- Pression d'air comprimé requise : 6 bar, G1/2"

- Armoire de commande du robot : incluse

- Armoire de commande de la séquence de la machine : incluse

- Hauteur de la base du robot : 800 mm

- Équipements de sécurité : barrière immatérielle, clôture de sécurité, cloison anti-éblouissement, porte de service (surveillée par ABB), protection d'accès arrière (mécanique, h = 1 100 mm)

- Équipements de maintenance : système de nettoyage de la torche, unité d'étalonnage TCP

- Postes de commande : Tableau de commande principal, bouton de pré-réinitialisation

- Dimensions au sol : environ 8 025 mm (longueur) x 5 500 mm (largeur)

- Entraxe : 2 000 mm x rayon de braquage de 1 200 mm

- Capacité de charge : 500 kg par côté de la table / Différence de charge maximale : 350 kg

- Heures de fonctionnement de la machine : 68 107 h
