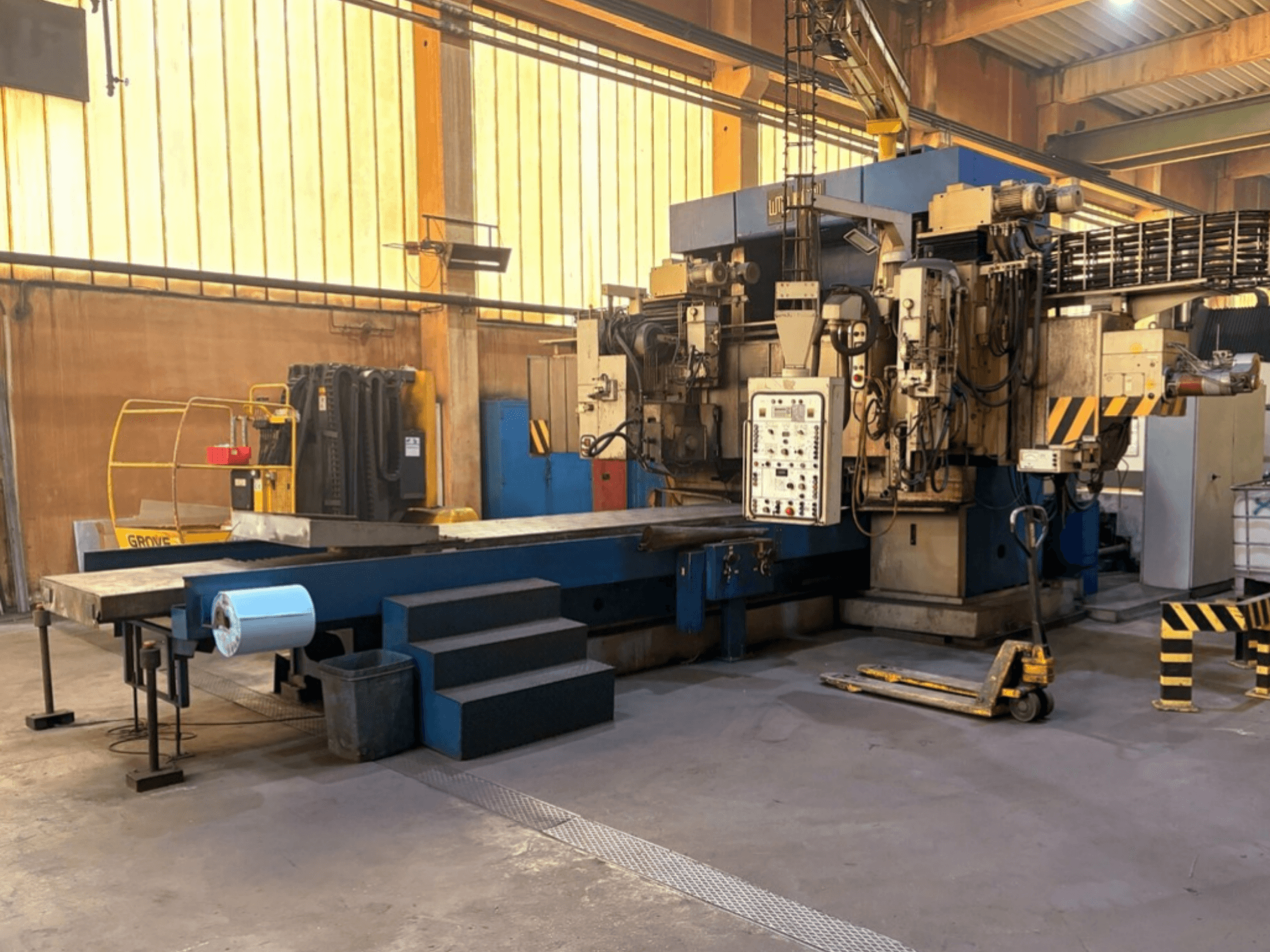

WMW-Heckert - SZ10-10-03DE-GRI-WMW-1989-00001

- Longueur de meulage / de travail : 3 000 mm

- Largeur de meulage / de travail : 1 250 mm

- Hauteur de meulage / de travail : 1 000 mm

- Largeur libre entre les colonnes : 1 410 mm

- Largeur de passage entre les capots : 1 310 mm

- Hauteur libre : 1 120 mm max.

- Hauteur de la table au-dessus du sol de l'atelier : env. 785 mm

- Surface de la table de serrage : 3 230 x 1 000 mm

- Rainures en T (selon TGL 3045) : 8 rainures ; largeur 22H12 mm ; espacement 125 mm

- Charge admissible sur la table : 3 150 kg/m (répartie uniformément)

- Poids maximal de la pièce : 9 450 kg

- Vitesse de la table : réglable en continu de 2 à 50 m/min

- Vitesse de déplacement de la traverse : 560 mm/min

- Dimensions hors tout de la machine (L x l x H) : env. 10 700 x 7 395 x 4 710 mm

- Poids total de la machine : 39,3 t (plaque signalétique) / environ 50 000 kg (fiche technique)

- Alimentation principale : 3N~ / 50 Hz, 380 V - Tension de commande : 110 V

- Tension auxiliaire : 24 V - Puissance connectée : 126 kW

- Courant nominal de la machine : 190 A - Fusible d'alimentation secteur : 224 A à action retardée

- Supports de rectification : support de rectification de surface et support de rectification pivotant

- Commande / Interface : pupitre de commande pivotant équipé d'un panneau Siemens SIMATIC OP3 et de commandes/boutons analogiques
