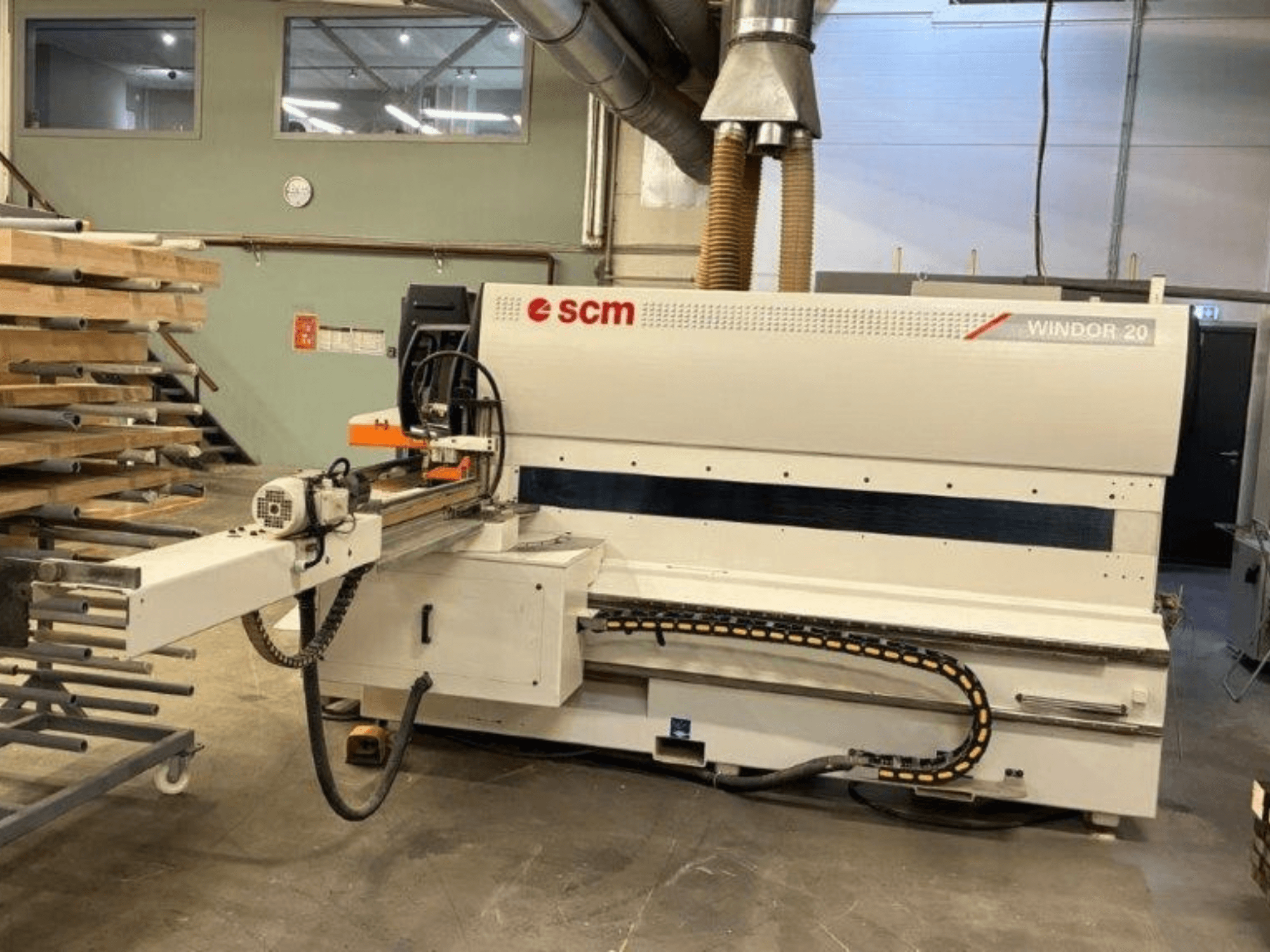

Windsor - SMC Windor 20LT-OTH-WIN-2005-00001

• Description de la machine : Centre d'usinage d'angle destiné à l'usinage unilatéral, transversal et longitudinal, des composants en bois pour fenêtres et portes

• État/condition : En état de marche, sous tension ; peut être inspectée et testée

• Référence : 1088

• Longueur des pièces : 200–2 800 mm

• Largeur de la pièce : 40 à 200 mm

• Épaisseur de la pièce : 30 à 140 mm

• Moteur de l'unité de coupe en bout/d'aboutage : 4 kW

• Diamètre de la lame de scie à tenonner : 400 mm

• Longueur de la broche de tenonnage : 620 mm

• Diamètre de la broche de tenonnage : 50 mm

• Diamètre extérieur max. de l'outil (tenonnage) : 320 mm

• Diamètre maximal de tenonnage : 370 mm

• Broches de profilage : 2 broches au minimum (Ø d'arbre 50 mm, longueur 320 mm)

• Diamètre extérieur maximal de l'outil (profilage) : 240 mm

• Puissance de profilage : généralement 10 HP (7,5 kW)

• Unités auxiliaires : arbre dédié au fraisage de rainures pour ferrures ; groupe intégré de récupération des parcloses et de sciage de chutes

• Vitesse du chariot de tenonnage : 4–25 m/min (chariot automatique à deux vitesses à commande électronique)

• Vitesse d’avance au profilage : 3–15 m/min

• Réglage de l’angle : règle d’inclinaison électronique ±60° via le système automatique SCM « Rotaten »

• Commande et manœuvre : broches à courses multiples gérées par axes CNC ; butée de longueur CNC ; système de retour de pièce par courroie motorisée permettant une utilisation par une seule personne

• Dimensions hors tout (L × l × H) : 6 700–9 500 mm × 4 200–4 500 mm × 2 000 mm

• Poids total : environ 4 500 à 5 500 kg

• Alimentation électrique : 380 V

Équipement supplémentaire

• Jeu d’outils Euro complet (2009), en très bon état
