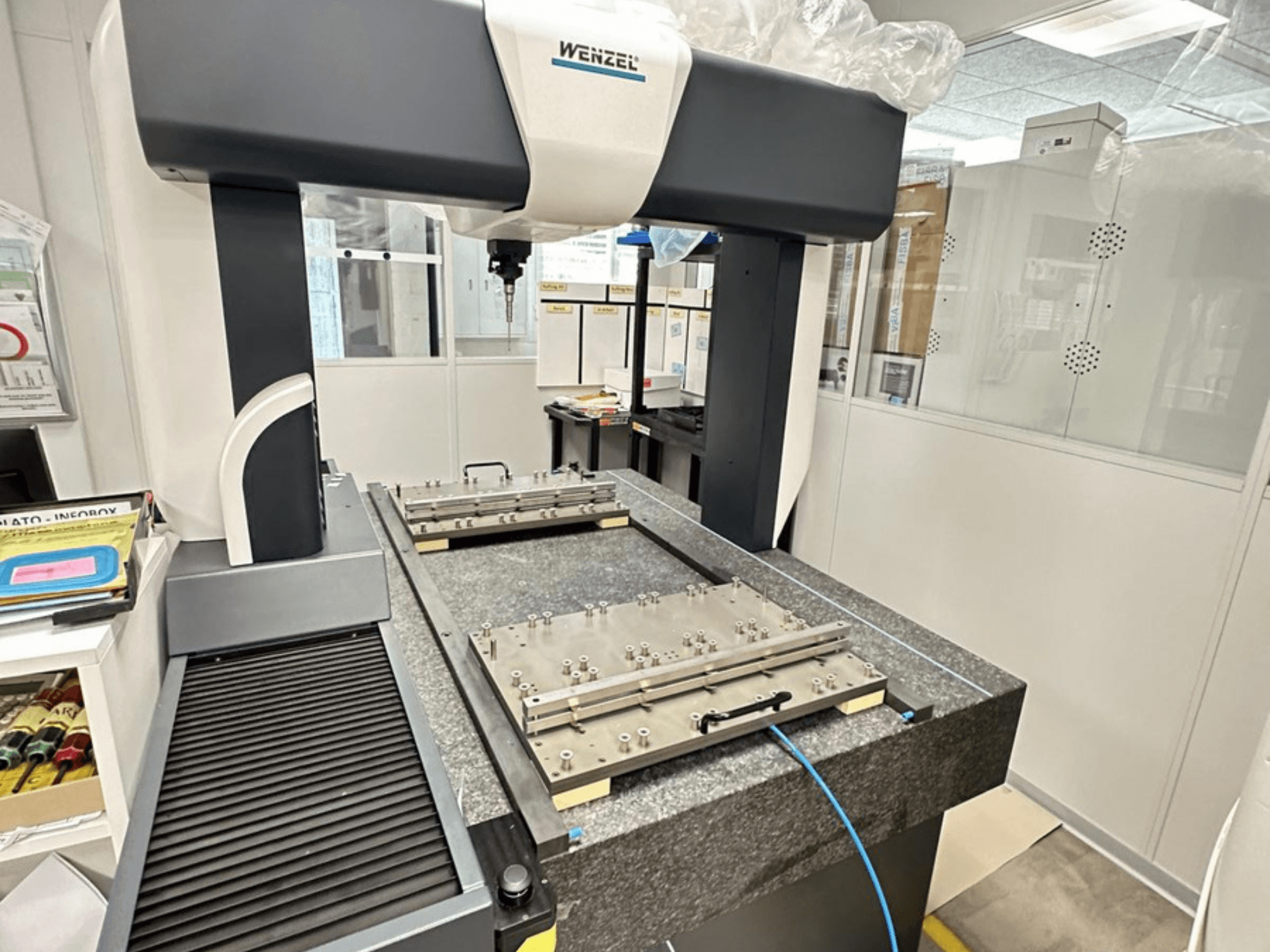

Machine à mesurer tridimensionnelle (CMM) Wenzel LH 65 dans un environnement de laboratoire, dotée d'un socle en granit avec une plate-forme de mesure réglable et un bras suspendu.
Machine à mesurer tridimensionnelle (CMM) Wenzel LH 65 dans un environnement de laboratoire, dotée d'un socle en granit avec une plate-forme de mesure réglable et un bras suspendu.

Wenzel - LH 65AT-MEA-WEN-2018-00001

40.000 €
prix gindumac
(Ex works)
obtenir un devis officiel
Visite de la machine
faire une contre-offre

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

sales contact

Sergi Guardia

+49 162 4027635

s.guardia@gindumac.com

whatsapp
Contactez moi sur Whatsapp
Afficher dans la langue d'origine

Cette machine de mesure par coordonnées (MMC) Wenzel LH 65 à 3 axes a été fabriquée en 2018. Elle offre une plage de mesure de 650 × 750 × 500 mm et est équipée d'une tête de palpage Renishaw PH6M avec un palpeur TP200. La machine est équipée d'une compensation de température en ligne et d'un système d'amortissement actif des vibrations pour une précision accrue. Si vous recherchez des capacités de mesure de haute qualité, pensez à la machine de mesure par coordonnées (MMC) Wenzel LH 65 que nous proposons à la vente. Contactez-nous pour plus de détails.

Vue d'ensemble

  • marque: Wenzel
  • année: 2018
  • MODÈLE: LH 65
  • type d'application: Mesure
  • Emplacement: Autriche
  • type de machine: Machine à Mesurer de Coordonnées (CMM)

Informations techniques - Wenzel LH 65

Mouvement

  • Nombre d’axes: 3
  • Course de l’axe X: 650 mm
  • Course de l’axe Y: 750 mm
  • Course de l’axe Z: 500 mm

Informations supplémentaires

Caractéristiques techniques

  • Plage de mesure (X × Y × Z) : 650 × 750 × 500 mm

  • Norme de précision : DIN EN ISO 10360

  • Classe de précision : Premium

  • Plage de température : 18 °C – 22 °C

  • Gradient de température maximal : 1 K/h

  • Gradient de température maximal : 1 K/m

  • Gradient de température maximal : 2 K/jour

  • Tête de sonde : Renishaw PH6M

  • Sonde : Renishaw TP200

  • Module de palpage : Force standard (SF)

  • Interface de palpage : PI200-3

  • Diamètre de la bille de palpage : Ø 4 mm

  • Rallonge de palpeur : 50 mm

  • Rallonge de palpeur : 100 mm

  • Adaptateur : PAA1

  • PFTU, MPE : 1,6 µm

  • E0, MPE : 1,6 + L/350 µm (L en mm)

  • E150, MPE : 1,6 + L/350 µm (L en mm)

  • R0, MPL : 1,6 µm

  • Module standard

  • Stylet : 4 × <30 mm

  • Plaque de base : pierre dure naturelle (granit)

  • Système de mesure incrémental

  • Compensation de température en ligne

  • Amortissement actif des vibrations

  • Unité de commande : Système d'évaluation CNC WENZEL

  • Commande manuelle : HT400

  • Station d'évaluation

  • Système PC WENZEL

  • Clavier allemand

  • Écran TFT Fujitsu 24 pouces E24T-7 Pro

  • Imprimante jet d'encre HP DeskJet A4

  • Documentation de la machine WENZEL (USB)

  • Clé USB Metrokey (dongle)

  • WM | QUARTIS GEO

  • WM | QUARTIS STEP

  • Interface Ethernet

  • Interface RS232

  • Entrée tête de lecture (5 V TTL)

  • Entrée de sonde (5 V TTL)

  • Connexions moteur

  • Interface d'arrêt d'urgence

Équipement supplémentaire

  • Tête de palpage multifilaire Renishaw PH6M avec couplage automatique

  • Palpeur Renishaw TP200 avec module SF

  • Interface PI200-3

  • Stylet de Ø 4 mm

  • Rallonge de stylet de 50 mm

  • Rallonge de stylet de 100 mm

  • Adaptateur PAA1

  • Câble de raccordement

  • Support de montage 1/3 HU

  • Boîte de rangement en bois

  • Kit de 18 pointes

  • Raccord rotatif M2

  • Support pour stylets M2

  • Clés hexagonales

  • Clés à ergot

  • Sphère de référence en céramique de type B, Ø 25 mm

  • Support de sphère

  • Certificat d'étalonnage de la sphère de référence

  • Rallonge de 70 mm

  • Microfiltre pour la filtration de l'huile, de l'eau et des particules

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
