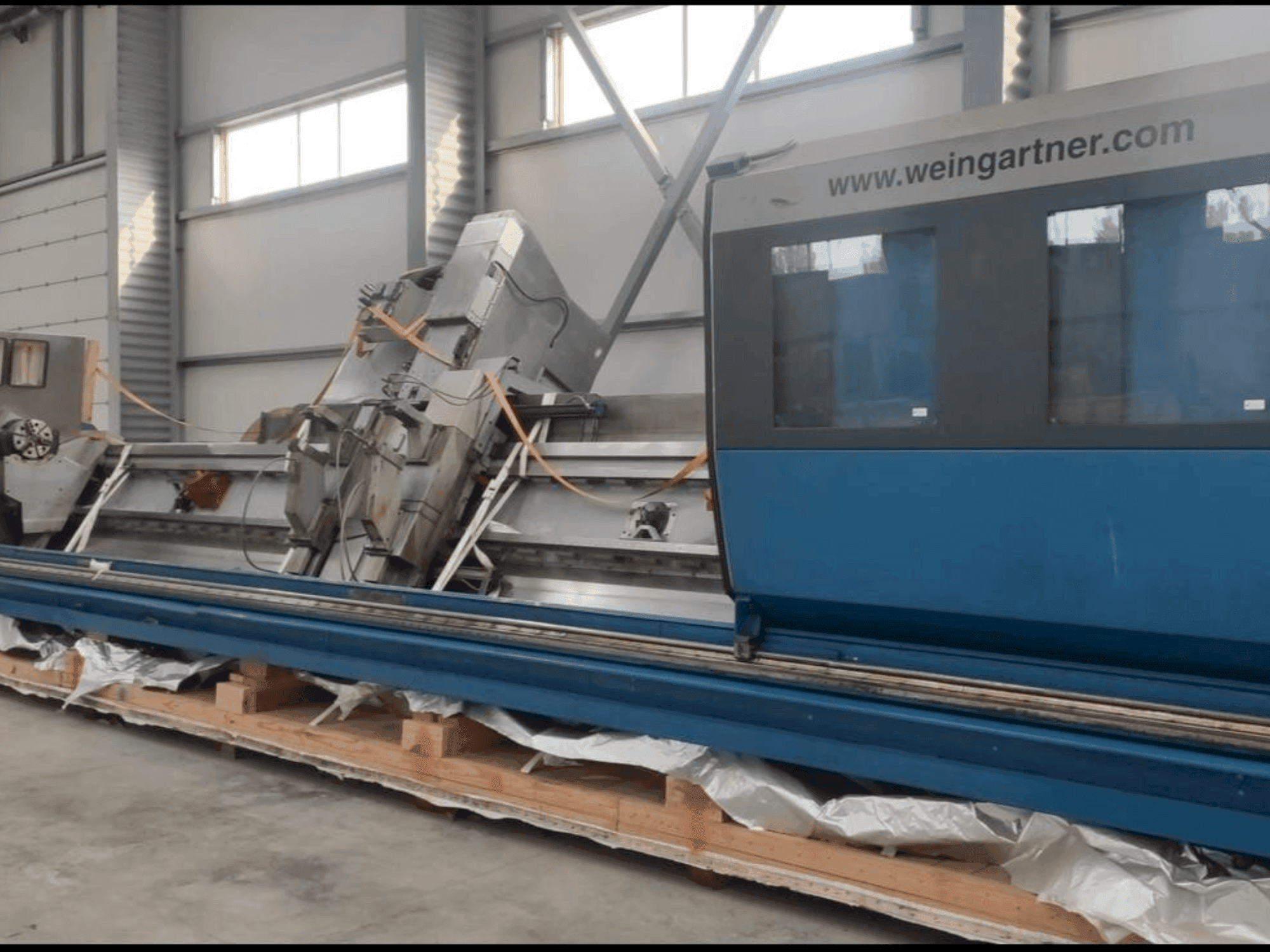

Weingartner - Vario 700-000MD-MIL-WEI-2011-00001

Équipement supplémentaire

• Poupée : Alimentation par servomoteur AC : 1FT6 105 - 8SF71 - 3AG1, Couple disponible à la broche principale en fonctionnement S1, Rapport du réducteur à couple conique : 4:1, Rapport du réducteur à vis sans fin : 15:1, Rapport de réduction total : 60:1, Hauteur de la broche principale : 1550 mm, Alésage de la broche principale : 108 mm, Diamètre de l'alésage du mandrin Gr. 315 : Diamètre d'alésage : 95 mm, Pression maximale : 27 bar, Force de serrage maximale à 27 bar : 17500 daN, Serrage extérieur : 25 - 245 mm, Serrage intérieur : 90 - 310 mm
• Convoyeur de copeaux : Puissance d'entraînement : 1,1 kW, Largeur de déchargement : 250 mm, Hauteur de déchargement : 850 mm, Copeaux transportés : 300 dm³/h
• Hydraulique : Débit de la pompe : 27 l/min, Pression maximale du système : 80 bar, Puissance d'entraînement : 4,6 kW, Capacité du réservoir : 60 l, Puissance du refroidisseur d'huile : 0,3 kW
• Unité de fraisage PUFK-320 : Unité de fraisage périphérique et de taillage, Axe de pivotement A alimenté par un servomoteur AC : 1FT6 084 - 8AF71 - 3EL4, Rapport du réducteur planétaire : 70:1, Rapport de transmission : 3:1, Rapport de réduction total : 210:1, Vitesse de pivotement maximale : 90°/sec, Plage de pivotement : ±90°, Alimentation par le moteur de la broche principale AC : 1PH7 137 - 2NF22 - 0CJ2, Diamètre max. du porte-outil : 260 mm, Vitesse max. du porte-outil : 300 min-¹
• Unité de pelage (option) : Alimentation par moteur AC de la broche principale : 1PH7 137 - 2NF22 - 0CC2, Rapport de transmission : 2.4:1, Vitesse max. de la tête de coupe : 1800 min-¹
• Lunette avant : Plage de diamètre (mâchoires de fraisage) : 25 - 220 mm, Force de serrage max. à 80 bar (sans efficacité) : 1200 daN, Pression de serrage maximale : 80 bar
• Lunette arrière : Plage de diamètre (mâchoires de fraisage longues) : 25 - 220 mm, Force de serrage max. à 80 bar (sans efficacité) : 1200 daN, Pression de serrage maximale : 80 bar
• Contre-pointe : Alimentation par servomoteur AC : 1FT6 064 - 6AF71 - 3EK4, Rapport d'engrenage droit conique : 50:1, Course rapide max : 5000 mm/min, Diamètre du fourreau : 160 mm, Course : 200 mm, Pression à 50 bar : 1500 daN, Tension à 50 bar : 1000 daN, Pression maximale : 50 bar
• Support de pièce : Plage de diamètres : 70 - 220 mm
• Spécifications totales de la machine : Tension d'alimentation : 3 x 380 V ± 10%, Cycle : 50 Hz ± 2%, Puissance maximale absorbée : 57 kW, Puissance maximale : 100 A, Tension de commande : 24 V DC, Pression du système (pneumatique) : 6 - 10 bar, Consommation d'air : 15 - 20 m³/h, Connecteur d'air : ½", Pression du système (hydraulique) : 90 bar

Avantages de la machine

Avantages qualitatifs de la machine

• Précision accrue grâce à des rapports d'engrenage avancés et à des mécanismes de vis à billes, fonctionnement efficace avec des vitesses de déplacement élevées et rapides.

Avantages techniques de la machine

• Matériaux usinables : fraisage entre centres : min. Longueur : 585 mm, max. Longueur : 8 620 mm, diamètre : 25 - 220 mm
• Composants de la machine : base de la machine : distance de la glissière longitudinale : 700 mm, longueur de la glissière longitudinale : 10 900 mm, poids : 20 000 kg, glissière longitudinale (axe z) : alimentation par servomoteur à courant alternatif : 1ft6 086 - 8af71 - 3ek4, rapport d'engrenage conique : 10:1, diamètre de la vis à billes : 80 mm, pas de la vis à billes : 20 mm, avance rapide max : 5000 mm/min, chariot transversal (axe x) : avance par servomoteur ac : 1ft6 086 - 1af71 - 3eh1, rapport d'engrenage conique : 6:1, diamètre de la vis à billes : 50 mm, pas de la vis à billes : 10 mm, avance rapide max : 5000 mm/min, déplacement du chariot transversal pour le fraisage : 256 mm, chariot décalé (axe y) : avance par servo-moteur à courant alternatif : 1ft6 084 - 1af71 - 3eh1, rapport d'engrenage conique : 6:1, diamètre de la vis à billes : 50 mm, pas de la vis à billes : 10 mm, avance rapide max : 3000 mm/min, déplacement du chariot transversal pour le fraisage : 250 mm
• Construction robuste et de haute précision avec servo-moteur de contrôle avancé, capacités d'usinage polyvalentes avec unités multiples et lunette de maintien.

Informations supplémentaires

Machine encore sous tension
