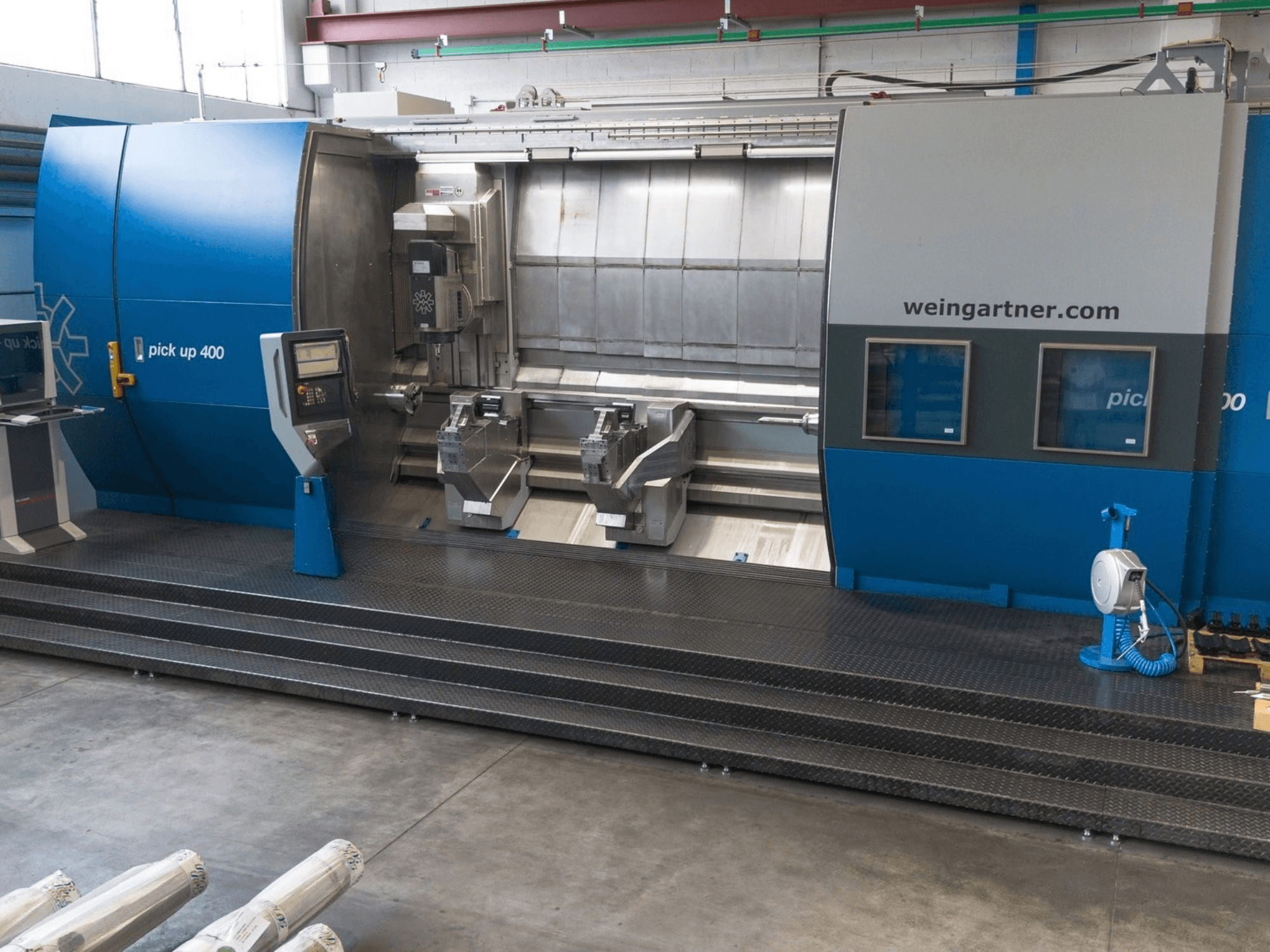

Weingartner - Pick Up 400IT-MIL-WEI-2023-00001

• Commande : gamme Siemens 840D (NCU 720.3), écran tactile OP19 + panneau tactile Siemens TP700

• Usinage simultané : 5 axes ; tournage sur l'axe B

• Capacité d'usinage : longueur maximale entre pointes 4 000 mm ; diamètre maximal pour le fraisage 180 mm ; taille du mandrin Ø 260 mm

• Alimentation électrique : 3 × 400 V / 50 Hz ; fusible principal env. 200 A

Axes

• X : course 450 mm ; avance rapide 20 m/min

• Y : course −80 / +150 mm ; avance rapide 20 m/min

• Z : avance rapide 25 m/min

• B : plage de pivotement ±45° ; vitesse de pivotement max. 90°/s ; couple de serrage 5 000 Nm

• C : vitesse maximale 50 tr/min ; couple maximal 1 740 Nm (en continu) / 2 580 Nm (à 40 % de charge)

• W (chariot de contre-poupée) : avance rapide 15 m/min

• VZ1 / VZ2 (chariots de l'étau) : rapide 15 m/min

Unité de tournage / fraisage

• Unité : UFE-400 ; broche d’outillage : MDFK

• Puissance : 45 kW (en continu) / 70 kW (à 40 % de charge)

• Vitesse maximale de la broche : 14 000 tr/min ; vitesse nominale : 1 560 tr/min

• Couple : 275 Nm (en continu) / 430 Nm (à 40 % de charge)

• Interface d’outil : HSK 100‑T (compatible HSK 100‑A / HSK 100‑T) ; interface supplémentaire : Capto C8

• Refroidissement interne : 80 bars ; 20 l/min

Contre-poupée

• Tige à commande hydraulique ; diamètre 190 mm ; course 200 mm ; cône Morse MK6

Équipement / configuration de la machine

• Lunettes avant et arrière à centrage automatique ; positionnables indépendamment par CNC

• 2 contre-pointes prismatiques pour le fraisage hélicoïdal

• Plages de serrage des mâchoires : 15–30 / 30–65 / 65–140 / 140–200 mm

• Mandrin hydraulique SMW KNCS‑N 260 à changement rapide des mâchoires

• Système de lubrification centralisé

• Carter de machine entièrement fermé avec portes de sécurité motorisées ; hublots d’inspection Visiport

• Systèmes hydrauliques et pneumatiques

• Pré-équipement pour l’aspiration du liquide de refroidissement et du brouillard d’huile

• Commande manuelle électronique pour les axes B/C/X/Y/Z

Logiciel / fonctions de commande

• Siemens Safety Integrated ; Profibus / Profinet ; interface OPC UA

• Usinage simultané sur 5 axes ; tournage sur l’axe B ; TRANSMIT / TRACYL

• Compensation thermique X/Y

• Diagnostic à distance DNC ; système de diagnostic WMDS ; capacité de télédiagnostic

• weinCAD EXTRUDER DESIGNER ; WeinEXT – Praxis

Équipement supplémentaire

• Convoyeur à courroie articulée pour les copeaux

• Système de filtration du liquide de refroidissement KF 200 : réservoir de 1 400 l ; filtration à 40 µm ; pompe haute pression 80 bar / 46 l/min ; pompe basse pression 13 bar / 160 l/min ; écumeur d'huile automatique

• Unité d’aspiration des brouillards d’huile : débit d’air d’environ 4 000 m³/h

• Plateforme de travail avec escalier et garde-corps
