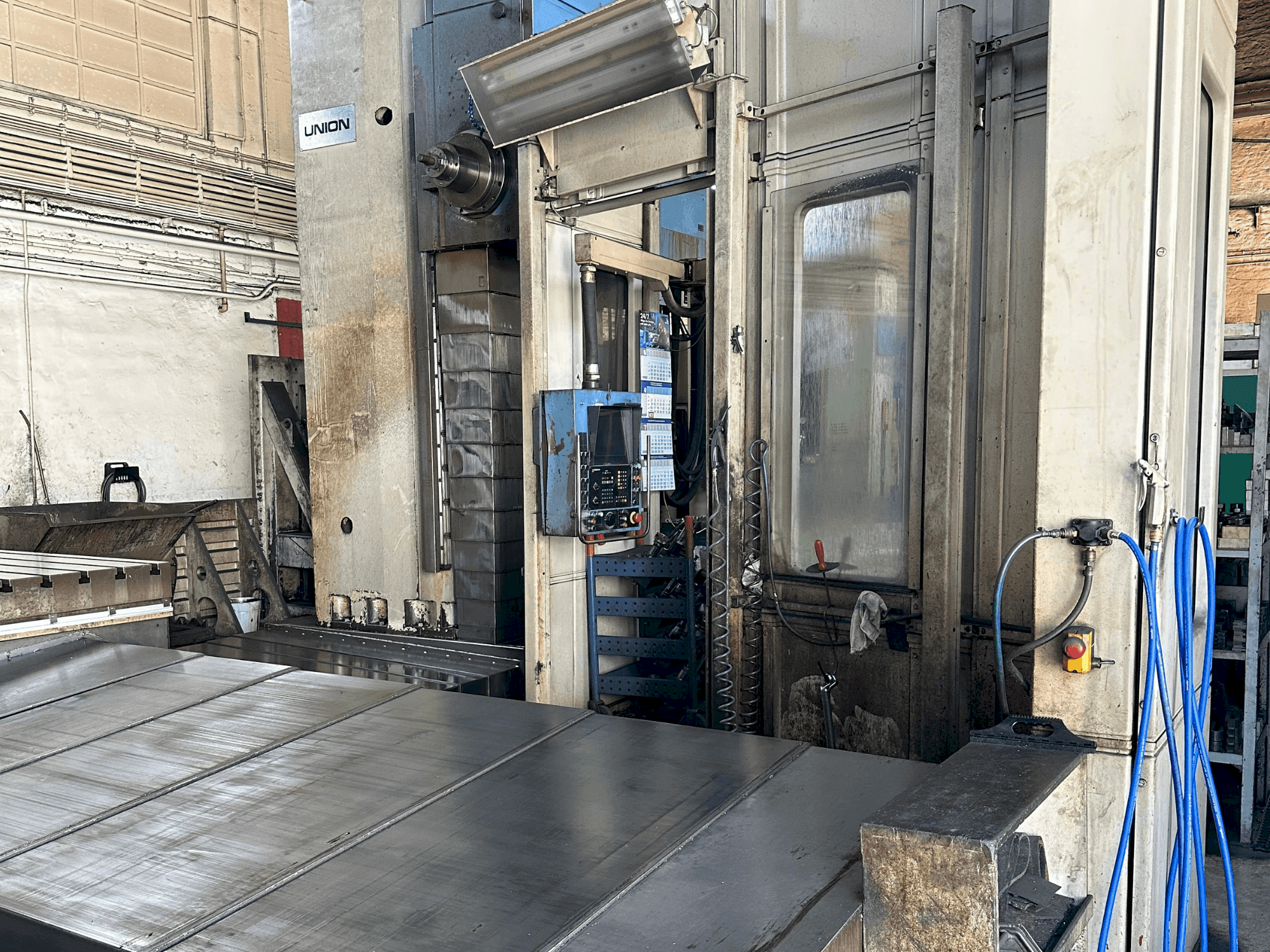

UNION - BFK 150/2DE-MIL-UNI-1991-00001

Informations supplémentaires

Trajets de déplacement : Mouvement vertical de la tête de la broche (axe Y) : 1600 mm (2000). Mouvement longitudinal du bâti (axe Z) : 1000 mm (1600). Mouvement de la broche d'alésage (axe W) : 700 mm. Avances : Avance continue pour les axes Y et Z : 1 à 7099 mm/min. Broche : Force de serrage de l'outil : 25000 N. Diamètre de perçage maximal : 500 mm. Système électrique : Tension de réseau : 380 VAC ± 10% (d'autres tensions sont possibles). Fréquence : 50 Hz ± 2%. Puissance de raccordement : BFK-taille 130 : 80 kW. Taille BFK 150 : 100 kW. Protection par fusible primaire : 200 A (à 380 VAC). Système hydraulique : Contient l'ensemble de la génération, du traitement et de la distribution du flux de pression. Il est logé dans une unité hydraulique séparée avec une station de stockage. Surface de serrage : 1250 x 1600 mm. 1600 x 2000 mm. Charge de serrage max. Charge de serrage : Répartition régulière de la charge : 8000 kg et 12500 kg, respectivement. Répartition inégale de la charge (sur la moitié de la surface de la table) : 4000 kg et 6000 kg, respectivement. Moment d'inertie max. Moment d'inertie de masse : 3000 kgm² et 7000 kgm². Couple de charge max. Couple de chargement : 19000 N et 35000 N lorsque la table de serrage est verrouillée. Avance et déplacement rapide : Avance continue (axe X) : 1 à 7099 mm/min. Déplacement rapide (axe X) : 7100 mm/min. Interpolation : Linéaire et circulaire. Interpolation 3D. Interpolation hélicoïdale. Interpolation cylindrique. Programmation : Précision d'entrée : 0,001 mm pour les axes linéaires et 0,001° pour les axes rotatifs. Mémoire centrale du programme : 3100 phrases NC. Caractéristiques supplémentaires : Correction d'outil pour 99 paires (longueur et rayon). 8 cycles d'usinage et 200 sous-programmes libres. Simulation de programme et E/S parallèles à l'usinage. Système de diagnostic étendu pour l'entretien et le dépannage.
