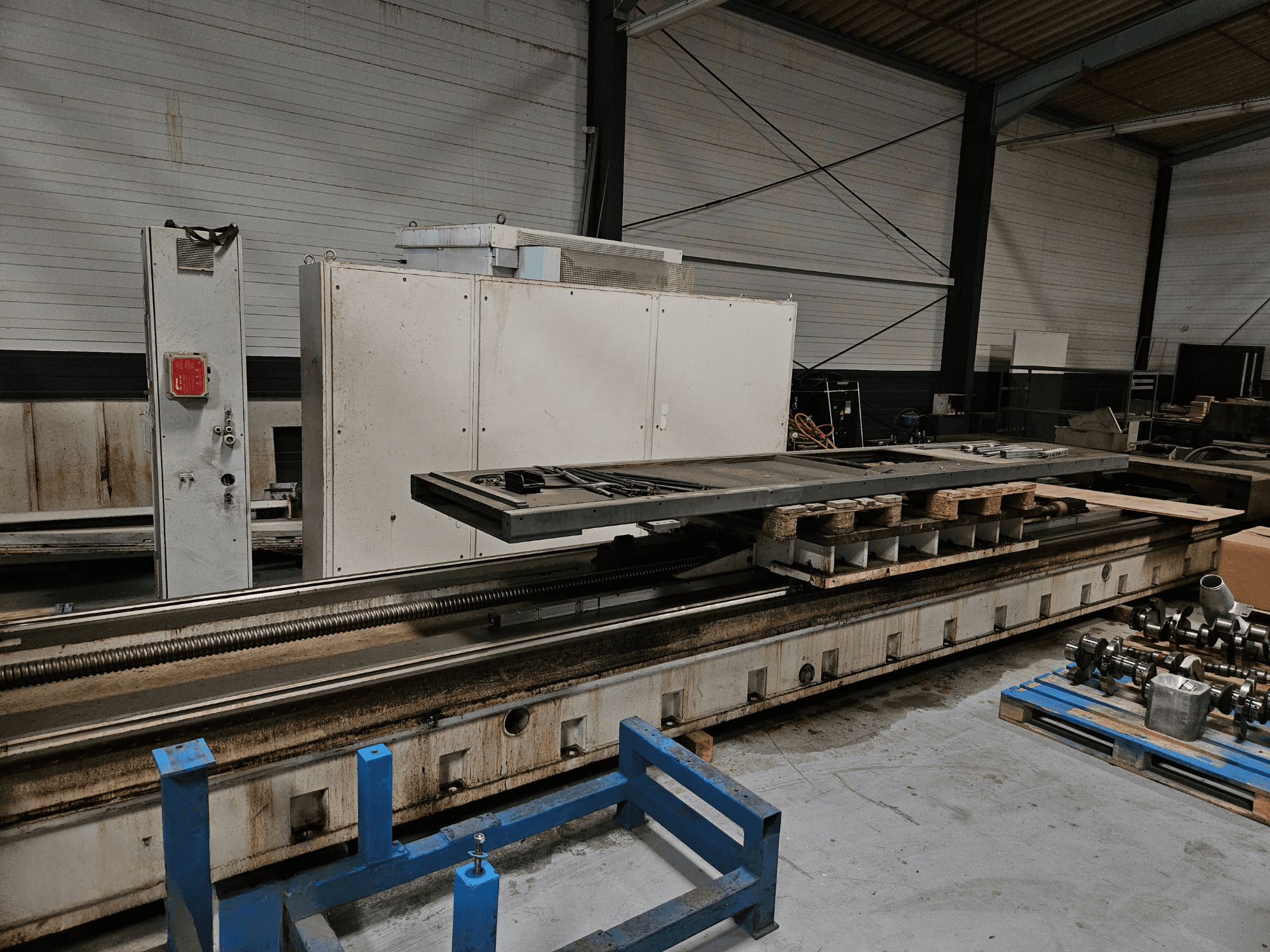

SHW - UFZ 6LDE-MIL-SHW-2008-00001

Durée de fonctionnement de la broche : 12 897 heures

Durée de fonctionnement du système hydraulique : 43 912 heures

• Course de l'axe W : 1500 mm

• Entraînements d'avance numériques

  • Axe X : 2-20000 mm/min

  • Axe Y : 2-24000 mm/min

  • Axe Z : 2-24000 mm/min

• Traversée rapide

  • Axe X : 20000 mm/min

  • Axe Y : 24000 mm/min

  • Axe Z : 24000 mm/min

• Broche

  • Tête : tête de fraisage universelle automatique

  • Moteur de la broche principale : Siemens 1PH7 167

  • Boîte de vitesses : ZF 2K300 / SEW FF37 / FA47 B / KA Z37

  • Répétabilité : ±0,002 mm

  • Vitesse de la broche (60 min Max) : 3200 tr/min

  • Vitesse de la broche (15 min Max) : 4000 tr/min

• Changeur d'outils

  • Type de changeur d'outils Automatique

  • Capacité : 150 outils

  • Longueur maximale de l'outil : 400 mm

  • Poids maximal de l'outil : 25 kg

  • Conicité de l'outil : SK50 DIN 69871

  • Station : Station de ramassage

• Table/plaques

  • Surface de la plaque de serrage : 3600 x 3750 mm

• Électronique et commande

  • Panneau de commande : CNC intégré dans la plate-forme de travail

  • Servomoteurs : Série Siemens 1FT6

  • Variateurs/régulateurs : Indramat ECOdrive 3

  • Systèmes de mesure : Heidenhain LS 186C / LB 382C / ROD 480 / ROQ 425

  • Pressostat électronique : ifm PN 5, PN 7

• Alimentation électrique

  • Tension : 400 V, triphasé, 50 Hz

  • Puissance connectée : environ 80 kVA

  • Fusible principal : 160 A (à action retardée)

  • Section du conducteur : 70 mm²

• Pneumatique et hydraulique

  • Pression : 4-6 bar

  • Raccordement : G1/4

  • Consommation d'air : environ 320-400 l

  • Terminal de vanne : Festo CP10+

  • Système hydraulique : Bosch avec 1 accumulateur de 50 l

Équipement supplémentaire

• Unité de table rotative CNC : Demmeler DRTN

  • Surface de la table : 2000 x 1800 mm

  • Vitesse de rotation maximale : 4 min^-1

• Contrôle de collision : Brankamp Typ CMS (1 canal)

• Frein de sécurité : Mayr Typ 891...

• Unité de refroidissement : Schimpke DK 38 V / BKW SK 250D

• Filtre à liquide de refroidissement : Knoll KF110/1100

• Filtre à huile : ARGO D 062-156

• Convoyeur de copeaux : Richter SP 250/63 (x2)

• Système de mesure : m&h 20.10 Set Multi SK50 / m&h 35.10 TS plug

• Lubrification : Automatique

• Enceinte de la machine : 3 côtés
