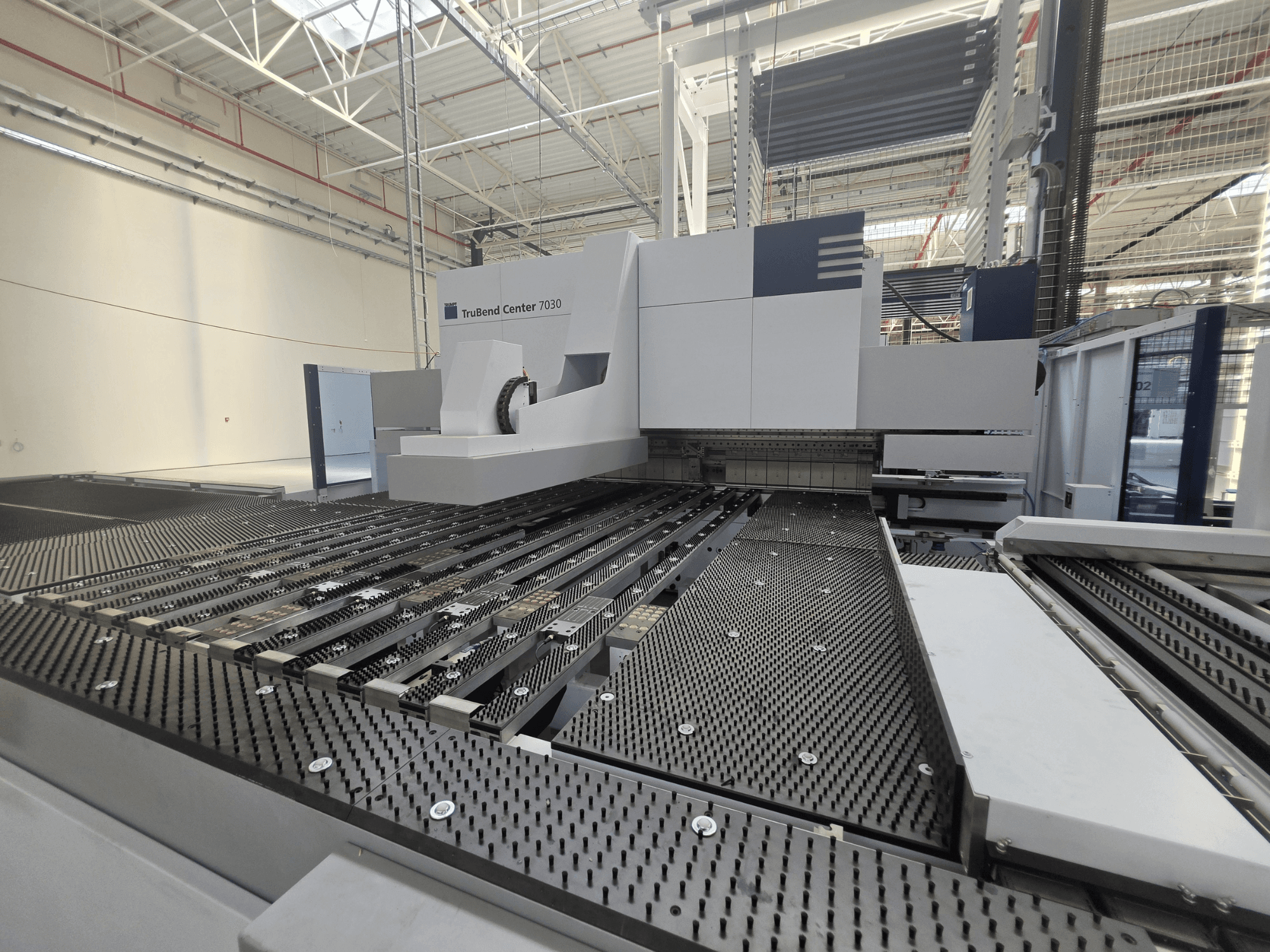

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2022-00002

• Capacités

  • Longueur maximale du bord de pliage : 3 123 mm

  • Longueur minimale du bord de pliage : 200 mm

  • Largeur minimale de pliage avec support standard : 145 mm

  • Largeur de pliage minimale avec les outils ENW : 40 mm

  • Hauteur maximale de la boîte : 220 mm

  • Force de serrage du support : 101 t

  • Épaisseur du matériau : min. 0,4 mm ; max. acier de construction 3,0 mm ; max. acier inoxydable 2,2 mm ; max. aluminium 4,0 mm

• Construction de la machine : châssis en acier soudé ; système de pliage : entraînement par coin ; bombage : inclus, réglable via la commande de la machine

• Manipulation et positionnement

  • Manipulateur de pièces à 2 axes avec ventouses (course X : 2 653 mm ; course : 100 mm ; 12 modules d'aspiration)

  • Butée arrière à 5 axes ; manipulateur rotatif ; butée avant ; pinces de chargement

  • Positionnement et rotation automatiques des pièces

• Vitesses

  • Avance rapide sur l'axe Y : 250 mm/s

  • Vitesse de la butée avant : 3 000 mm/s

  • Vitesse du manipulateur de pièces : 3 000 mm/s

  • Vitesse du manipulateur rotatif : jusqu'à 3 tr/s

  • Vitesse de pliage ToolMaster : 2 400 mm/s

• Précision de positionnement

  • Axe Y : 0,10 mm ; axe X : 0,05 mm ; axe R : 0,05 mm

• Commande CNC

  • Écran tactile de 21,5 pouces ; Système d’exploitation : Windows 7 Ultimate 64 bits

  • Clavier et souris ; USB ; réseau RJ45 ; Ethernet 10/100 Mbit/s

  • Téléservice Internet / diagnostics à distance

• Mesure de l’angle de courbure

  • Aide optique à l'angle de cintrage ; caméra intégrée ; comparaison graphique entre l'angle programmé et l'angle réel

  • Longueur minimale du côté de la pièce pour la mesure de l'angle : 10 mm

• Équipement de sécurité

  • Certification CE ; portes de sécurité pivotantes ; barrières lumineuses de sécurité ; protection d’accès à la zone de travail

  • Pédale de commande avec fonction d'activation ; arrêt d'urgence

• Caractéristiques électriques : 80 kVA

Équipement supplémentaire

• Système de chargement/déchargement automatique avec interface de stockage

  • Séparation, alimentation et transfert automatiques des flans ; déchargement automatique des pièces finies

  • Convoyeur à bande pour les pièces finies ; dimensions maximales des ébauches : 3 048 x 1 500 mm

  • Interface de stockage incluse

  • Chariot de chargement : non inclus ; jeu de rails : non inclus

• Outillage et systèmes d’outillage

  • ToolMaster Bend : positionnement et réglage automatiques des outils de serrage ; positionnement automatique des supports standard, Pick&Place et courbes

  • Outillage inclus : 16 outils de serrage standard (160 mm chacun) ; 6 outils de serrage Pick&Place ; segments Pick&Place 10/15/20/40 mm ; outil de serrage d’angle (199 mm) ; outils de pliage OBW90 et UBW90

  • Équipement ENW : fonction ENW pour l'inclinaison des outils de serrage ; outil ENW110-40 (longueur 3 123 mm ; profondeur 40 mm) ; largeur minimale de cintrage avec les outils ENW : 40 mm

• Modules supplémentaires de manutention des pièces

  • 12 modules à vide à trois faces (aspiration supérieure/inférieure/avant)

  • 6 modules magnétiques ; 4 modules magnétiques à deux surfaces

  • Les modules à vide et magnétiques peuvent être utilisés conjointement

• Logiciels et saisie de données

  • Licence flottante TecZone Fold : programmation automatique à partir de données 2D/3D, génération automatique de programmes de pliage, simulation 3D, contrôle des collisions, modification manuelle

  • Lecteur de codes 2D sans fil avec Bluetooth : lecture de codes-barres et de codes DataMatrix ; chargement automatique du programme de production
