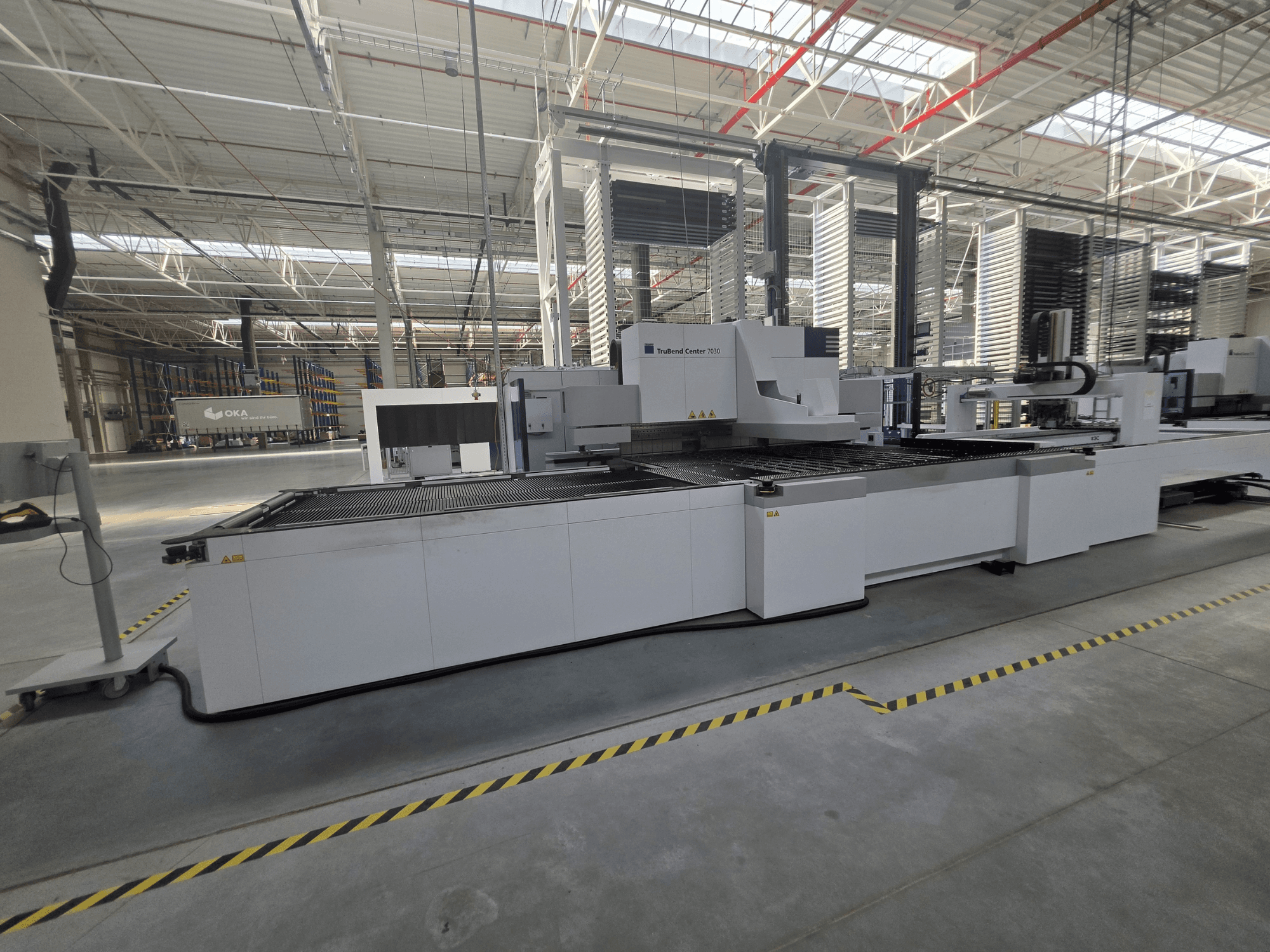

TRUMPF - TruBend Center 7030 (B34)PL-OTH-TRU-2023-00001

• Structure : châssis en acier soudé ; système de cintrage : entraînement par coin ; bombage : inclus, réglable via la commande

• Capacités

  • Longueur maximale du bord de pliage : 3 123 mm

  • Longueur minimale du bord de pliage : 200 mm

  • Largeur minimale de pliage avec support standard : 145 mm

  • Largeur de pliage minimale avec les outils ENW : 40 mm

  • Hauteur maximale de la boîte : 220 mm

  • Force de serrage du support : 101 t

  • Épaisseur du matériau : min. 0,4 mm ; max. acier de construction 3,0 mm ; max. acier inoxydable 2,2 mm ; max. aluminium 4,0 mm

• Manipulation et positionnement (intégrés)

  • Manipulateur de pièces à 2 axes avec 12 modules d'aspiration ; course X 2 653 mm ; course 100 mm

  • Butée arrière à 5 axes ; manipulateur rotatif ; butée avant ; pinces de chargement

  • Positionnement et rotation automatiques des pièces

• Vitesses

  • Avance rapide sur l'axe Y : 250 mm/s

  • Butée avant : 3 000 mm/s

  • Manipulateur de pièces : 3 000 mm/s

  • Manipulateur rotatif : jusqu'à 3 tr/s

  • ToolMaster Bend : 2 400 mm/s

• Précision de positionnement

  • Y : 0,10 mm ; X : 0,05 mm ; R : 0,05 mm

• Commande CNC

  • Écran tactile 21,5 pouces ; Windows 7 Ultimate 64 bits ; clavier et souris

  • USB ; RJ45 ; Ethernet 10/100 Mbit/s ; téléservice Internet/diagnostic à distance

• Logiciel de programmation

  • Licence flottante TecZone Fold

  • Programmation automatique à partir de données 2D/3D, génération automatique de programmes de pliage

  • Simulation de pliage en 3D ; contrôle des collisions ; modification manuelle des programmes

• ToolMaster Bend (gestion automatique des outils)

  • Positionnement et configuration automatiques des outils de serrage par programme

  • Positionnement automatique des supports standard, Pick&Place et courbes

• Outillage inclus

  • 16 outils de serrage standard (160 mm chacun)

  • 6 outils de maintien Pick&Place ; segments de 10/15/20/40 mm

  • Outil de serrage d'angle, longueur 199 mm

  • Outils de cintrage OBW90 et UBW90

• Équipement ENW

  • Fonction ENW pour l'inclinaison des outils de serrage

  • Outil ENW110-40, longueur 3 123 mm, profondeur 40 mm

  • Largeur minimale de pliage avec ENW : 40 mm

• Mesure de l'angle de pliage

  • Aide optique à la mesure de l'angle de cintrage avec caméra intégrée

  • Comparaison graphique entre l'angle programmé et l'angle réel

  • Longueur minimale du côté de la pièce pour la mesure de l'angle : 10 mm

• Sécurité

  • Certification CE ; portes de sécurité pivotantes ; barrières lumineuses de sécurité

  • Protection d’accès à la zone de travail ; pédale de commande avec activation ; arrêt d’urgence

• Alimentation électrique : 80 kVA

Équipement supplémentaire

• Système de chargement/déchargement automatique avec interface de stockage

  • Séparation et alimentation automatiques des flans ; transfert vers le centre de pliage

  • Déchargement automatique des pièces finies par convoyeur à bande

  • Dimensions maximales des flans : 3 048 x 1 500 mm

  • Interface de stockage incluse

  • Chariot de chargement : non inclus

  • Jeu de rails : non inclus

• Modules supplémentaires de manutention des pièces

  • 12 modules à aspiration sur trois faces (aspiration supérieure/inférieure/avant)

  • 6 modules magnétiques et 4 modules magnétiques à deux faces

  • Les modules à ventouses et les modules magnétiques peuvent être utilisés conjointement

• Accessoires d’identification et de connectivité

  • Lecteur de codes 2D sans fil avec Bluetooth

  • Lecture de codes-barres et de codes DataMatrix

  • Chargement automatique des programmes de production
