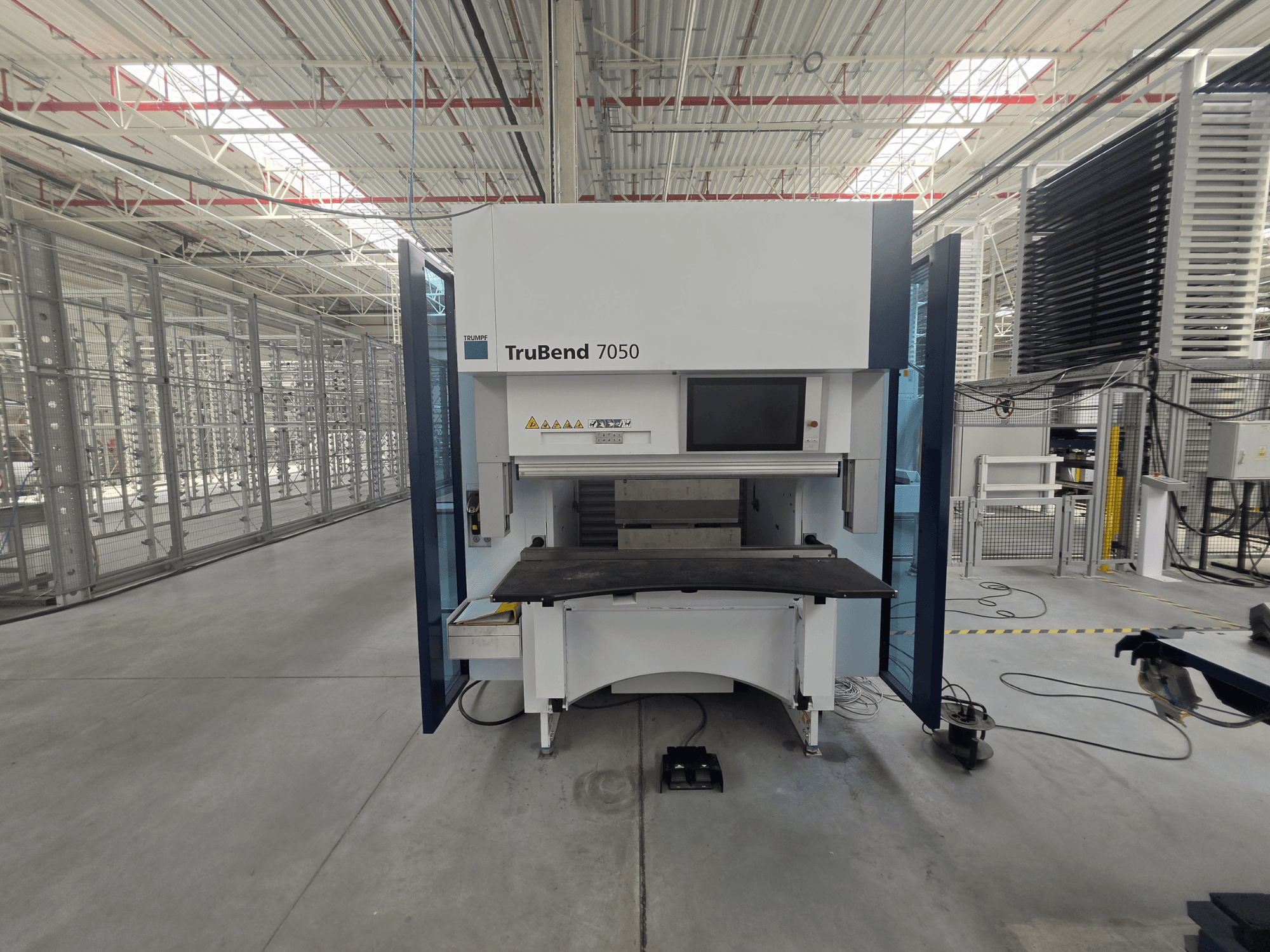

TRUMPF - TruBend 7050 (B28)PL-BEN-TRU-2022-00001

• Entraînement : entraînement électromécanique dynamique à couple

• Capacité et dimensions :

  • Hauteur libre à la colonne : 1 305 mm

  • Hauteur d'installation utile : 385 mm

  • Profondeur de la goulotte : 250 mm

  • Hauteur de travail : 1 150 mm

  • Châssis de la machine : châssis soudé stable

• Axes et butée arrière :

  • Axes CNC : 7 (Y, X1, X2, R1, R2, Z1, Z2)

  • Butée arrière : système indépendant à 6 axes (X1/X2/R1/R2/Z1/Z2), les deux unités se déplacent indépendamment

  • Caractéristiques de la butée arrière : doigts en fibre de carbone, surfaces de référence trempées, entraînement Z par crémaillère hélicoïdale, positionnement flexible

• Courses / plage de travail :

  • Course Y : 215 mm

  • Course X : 240 mm (plage maximale de la butée arrière : 500 mm)

  • Course R : 153 mm

• Vitesses :

  • Avance rapide/retour sur l'axe Y : 220 mm/s

  • Vitesse de travail sur l'axe Y : 25 mm/s

  • Axe X : 1 500 mm/s

  • R : 750 mm/s

  • Z : 2 200 mm/s

• Précision de positionnement :

  • Y : 0,002 mm

  • X : 0,02 mm

  • Z : 0,02 mm

• Bombage :

  • Bombage commandé par CNC, compensation automatique via l'entraînement

  • Entraînement de bombage intégré à la table

  • Adapté au pliage multi-stations

• Axe Y / poutre de presse :

  • Système de mesure inductif sur l'axe Y

  • Compensation dynamique du retour élastique avec correction automatique en fonction de la force

  • Barres de guidage trempées et réglables

• Système de commande :

  • TRUMPF Touchpoint TruBend, écran TFT Full HD 21,5 pouces (1920 × 1080)

  • Intel Core i5 double cœur à 2,7 GHz, Windows Embedded Standard 7

  • Visualisation 3D réaliste, base de données technologique TRUMPF

  • Gestion des utilisateurs avec les niveaux Standard/Expert/Administrateur

  • 10 cartes d'accès utilisateur incluses

• Interfaces de données :

  • USB, RJ45, Ethernet 10/100 Mbit/s

  • Central Link, OPC UA

  • Téléservice Internet / diagnostic à distance

• Serrage et réglage des outils :

  • Serrage automatique des outils TRUMPF supérieurs et inférieurs (autocentrants, trempés)

  • Changement rapide de segment

  • Indicateur d'outil à LED intégré au serrage supérieur (affiche les positions de réglage / la prochaine station de pliage)

• Sécurité :

  • BendGuard automatique (inclus dans le pack Productivité Plus)

    • Système de sécurité optoélectronique avec réglage automatique de la hauteur de l’outil

    • Permet d’atteindre la vitesse Y maximale autorisée à l’aide de la pédale

    • Réglage automatique, pouvant être écarté de la zone de travail pour l’usinage latéral

  • Portes de sécurité latérales à surveillance électronique

  • Portes arrière relevables à commande électrique

  • Arrêt d’urgence

  • Dispositifs de fixation pour le transport

  • Marquage CE

• Pack ergonomique :

  • Table d’appui avant

  • Éclairage LED avant et arrière de la zone de travail

  • Support pour utilisation en position assise ou debout

  • Tablette pour documents

  • Tiroir pour instruments de mesure

Équipement supplémentaire

• Matériel de mesure :

  • Rapporteur d'angle numérique

  • Pied à coulisse numérique

  • Équerre à 90 degrés

  • 1 licence TecZone Bend

• Lecteur de codes 2D sans fil avec connexion Bluetooth
