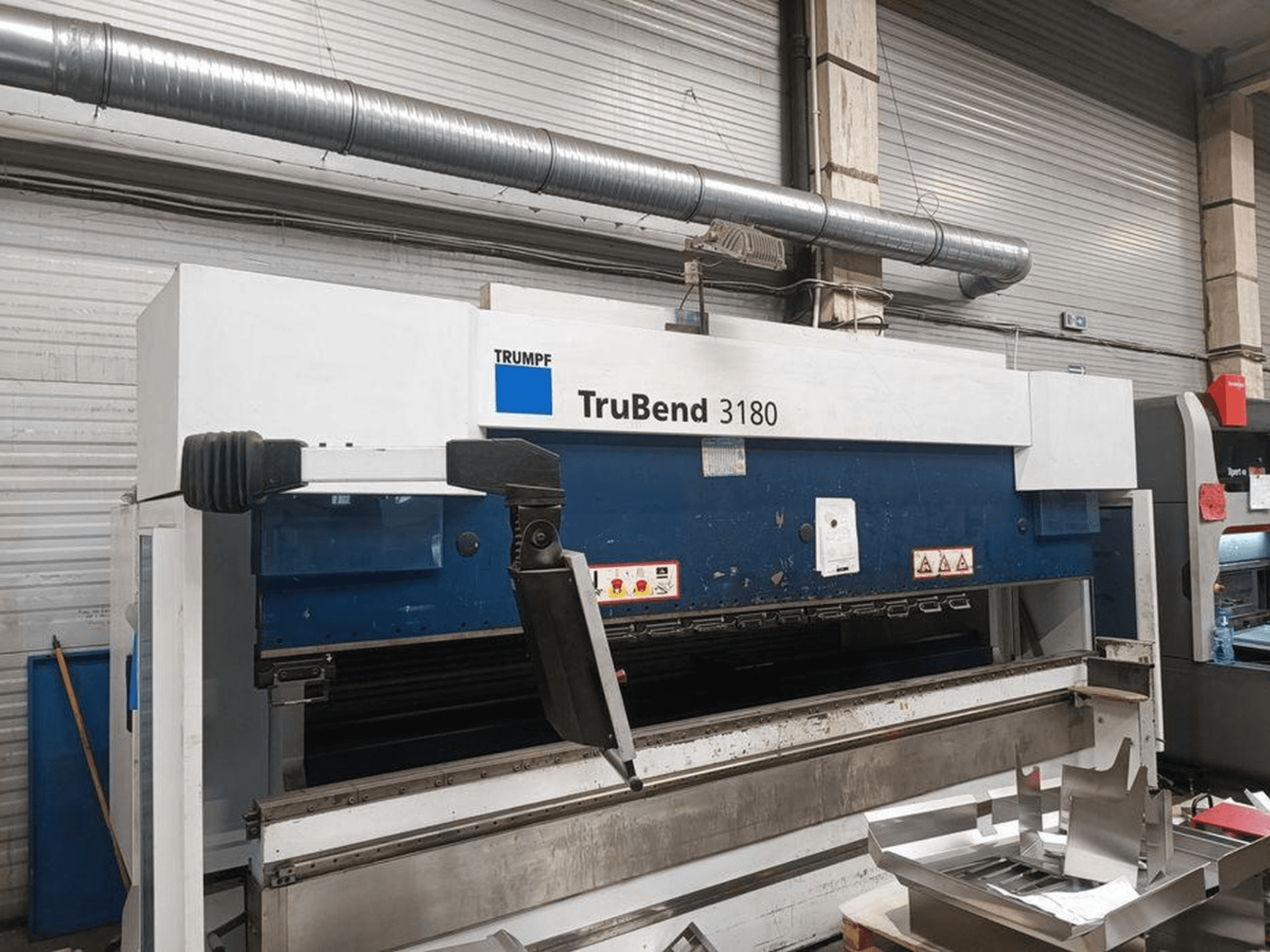

TRUMPF - TRUBEND 3180PL-BEN-TRU-2013-00001

• Hauteur d'installation : 347 mm

• Hauteur d'ouverture maximale (de la table à la poutre supérieure) : 470 mm

• Réglage de l'inclinaison de la poutre : ±3 mm

• Espace entre le cadre et le sol : 3680 mm

• Profondeur de la gorge : 420 mm

• Largeur de la table : 150 mm

• Hauteur de travail : 1000 mm

Axes et déplacements

• Vitesse de déplacement de l'axe Y : 200 mm/s

• Vitesse de travail de l'axe Y : 10-15 mm/s

• Vitesse de retour de l'axe Y : 180 mm/s

• Précision de positionnement de l'axe Y : 0,01 mm

• Plage maximale de la butée arrière de l'axe X : 880 mm

• Vitesse de l'axe X : 500 mm/s

• Précision de positionnement de l'axe X : 0,05 mm

• Course de l'axe R : 340 mm

• Vitesse de l'axe R : 200 mm/s

• Précision de positionnement de l'axe R : 0,1 mm

• Jauge arrière CNC : 4 axes (X, R, Z1, Z2)

Contrôle et serrage

• Commande CNC : Delem T3000 (commande graphique standard 2-D)

• Caractéristiques de la commande CNC : 2D + couleur

• Porte-outil supérieur : TRUMPF

• Porte-outil inférieur : Manuel

• Système de serrage : Quick Clamp

Électricité

• Tension : 400 V

• Consommation électrique : 18,5 kW

• Chauffage du réservoir : Non

Options incluses

• Doigt de gauge supplémentaire : Oui

• Doigt de gauge : Standard

• Interrupteur à pied : Oui

• Couleur : Standard blanc-bleu
