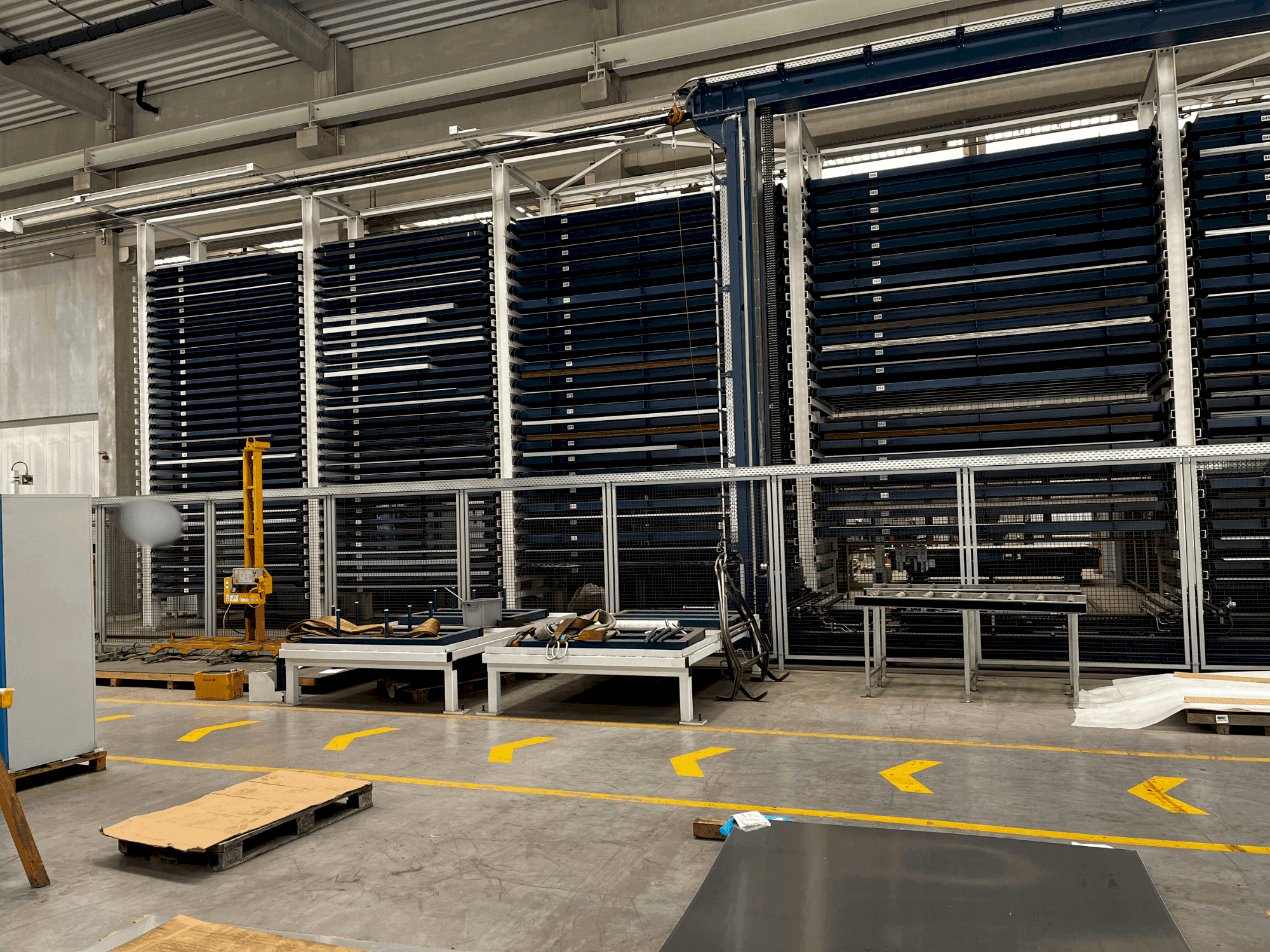

TRUMPF - STOPADE-OTH-TRU-2019-00001

Avantages de la machine

Avantages qualitatifs de la machine

• Configuration des blocs de rayonnage 6 x blocs de rayonnage, disposés en rangées individuelles (0 + 6) 1 x blocs de rayonnage sf, disposés en rangées individuelles (0 + 1) 3 x blocs de rayonnage xf, disposés en rangées individuelles (0 + 3) 2 x blocs de rayonnage gf, disposés en rangées individuelles (0 + 2)
• Table élévatrice à ciseaux arrêts enfichables pour coordonnées communes verrouillage pneumatique du chariot 3 x verrouillages pneumatiques des palettes hauteur du bord supérieur de la palette : env. 1 200 mm
• Exigences de montage : au moins 200 mm d'espace libre pour le montage ou au moins 500 mm d'espace libre pour le passage d'une grue.
• Options de chargement polyvalentes pour les processus manuels et automatisés.

Avantages techniques de la machine

• Charge utile par palette:sf/xf : max. 5 000 kg gf : max. 3 000 kg
• Surface utilisable de la palette:sf : max. 6 096 x 2 032 mm xf : max. 4 064 x 2 032 mm gf : max. 3 050 x 1 525 mm
• Hauteur de chargement par palette:sf : max. 55 mm xf/gf : max. 90 mm
• Nombre brut d'emplacements de stockage:sf : 24 pcs xf : 72 pcs gf : 64 pièces
• Nombre net d'emplacements de stockage (hauteur de chargement 1):sf : 21 pcs xf : 69 pcs gf : 64 pièces
• Course longitudinale : 100 m/min
• Palan : 23 m/min
• Traction : 20 m/min
• Station 2 chargement manuel trulaser 6030, côté long sf/xf chariot de transport avec hauteur fixe verrouillage pneumatique du chariot 2 x verrouillages pneumatiques des palettes hauteur bord supérieur de la palette : env. 900 mm max. Hauteur de chargement sf : 55 mm max. Hauteur de chargement xf : 90 mm rail de 8 m au-dessus du sol
• Station 3 chargement trumatic 7000 sheetmaster connection, lengthwise xf/gf transport carriage with fixed height pneumatic trolley lock 2 x pneumatic pallet locks hauteur top edge of pallet : approx. 850 mm max. Hauteur de chargement xf : 90 mm max. Hauteur de chargement gf : 90 mm voie de 10 m au-dessus du sol
