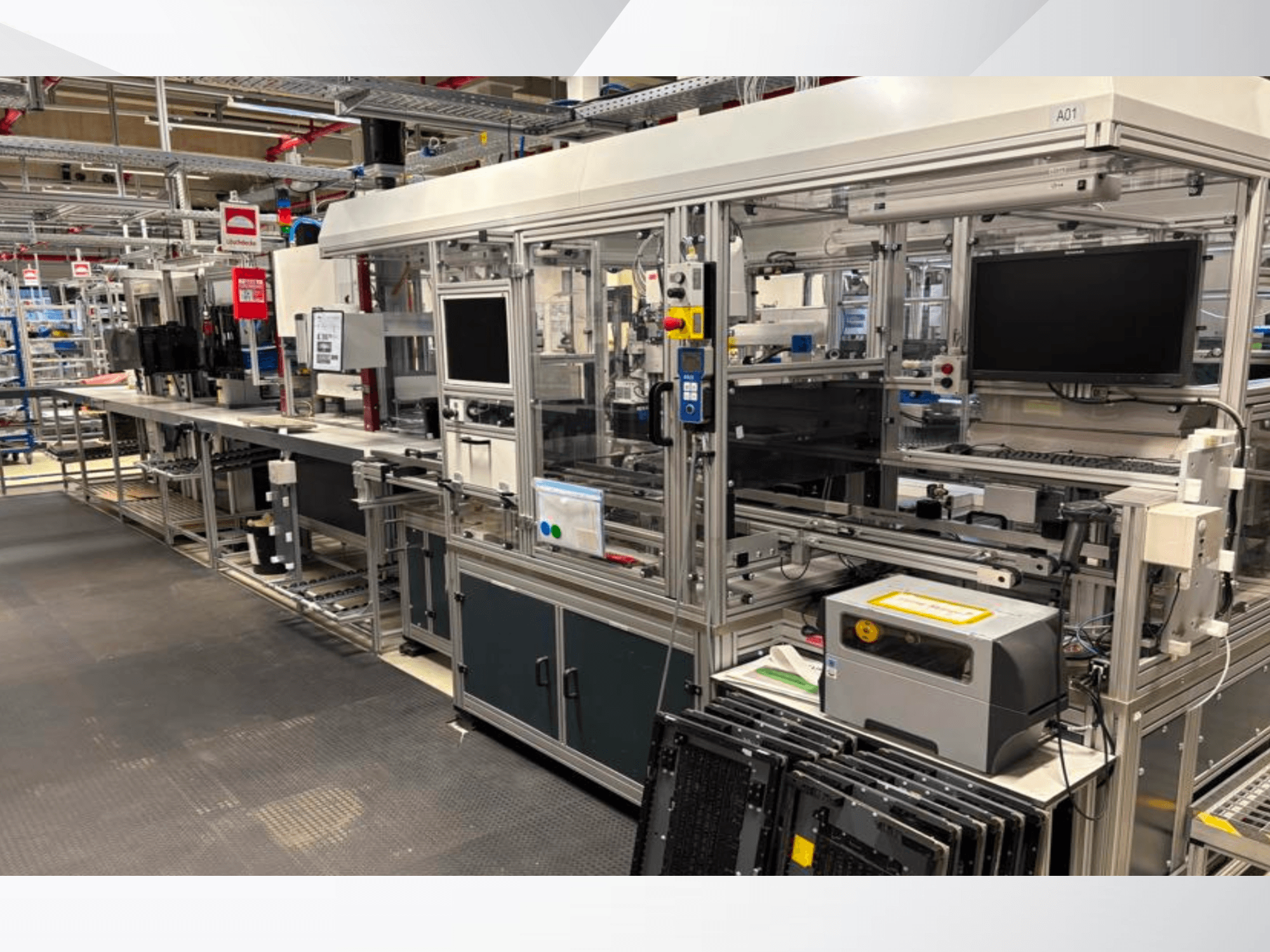

40 unités du système Jupiter disponibles (considérées dans leur ensemble) : l'automatisation du soudage comprend le système de commande du portique XYZ, la commande de soudage, la surveillance du soudage, le système de vision et la connectivité des données. Les unités de refroidissement ne sont pas incluses.

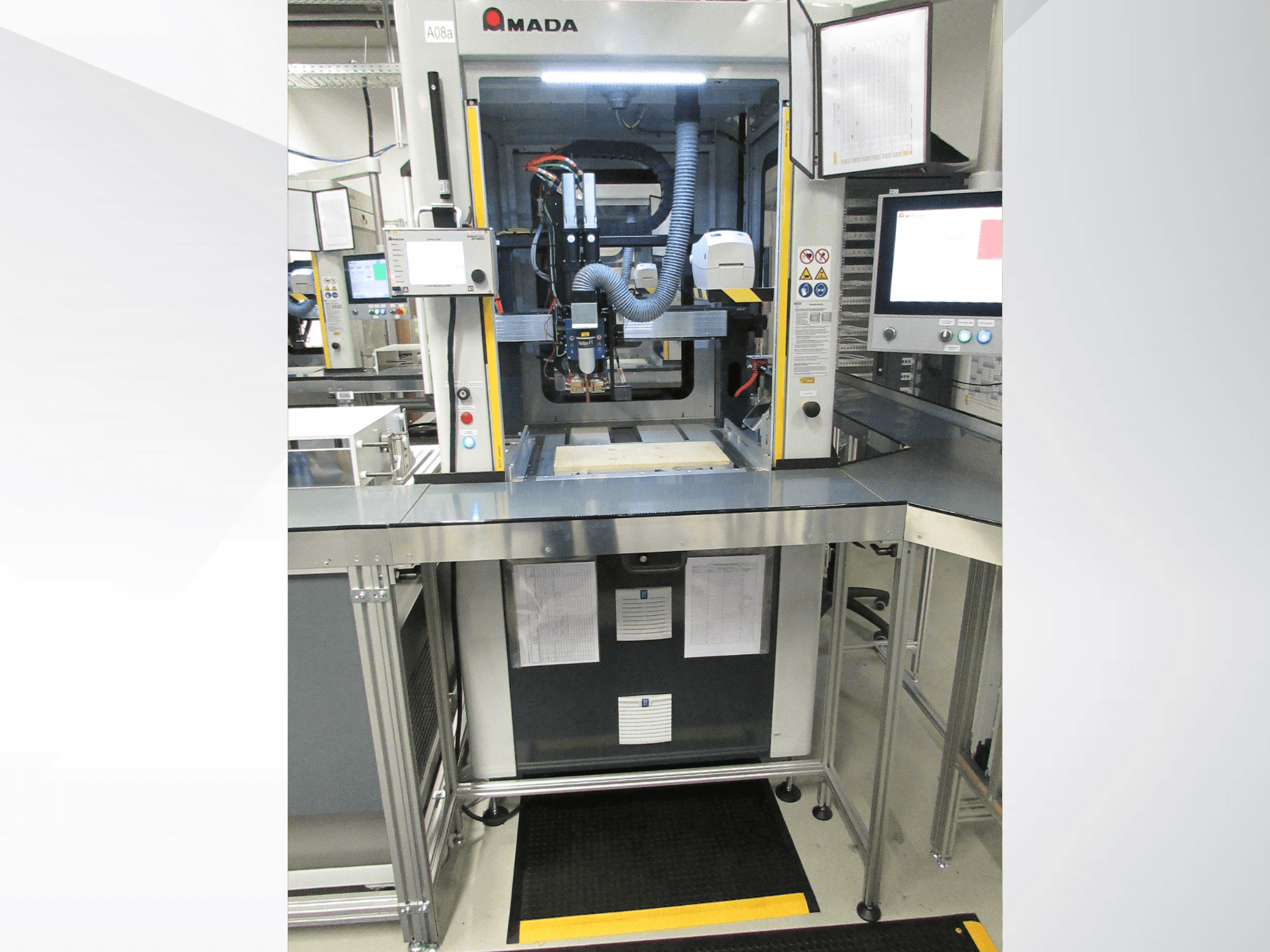

Soudeuse avancée pour batteries AMADA Jupiter (2021)

Général

• Modèle : Soudeuse Jupiter Advanced Battery Pack

• État : Très bon / Bien entretenu

• Dimensions de la machine : 1 200 × 1 200 × 2 300 mm

• Système contrôlé par PLC

• Contrôleur de soudage ISQ / MNC

Type de machine

• Système automatisé de soudage par micro-résistance

• Système de soudage pour packs de batteries / modules de batteries

Technologie de soudage

• Soudage par micro-résistance

• Fréquence : 10 kHz

Zone de travail

• Zone de travail : 624 × 550 mm

• Zone de soudage (max.) : 540 × 450 mm

• Zone de vision (max.) : 540 × 450 mm

Performances

• Durée du cycle de soudage : 1,8 s (d'un point de soudage à l'autre)

• Durée de l'inspection visuelle : 1,2 s (d'un point de vision à l'autre)

• Heures de fonctionnement : plage de 5 000 à 40 000 h

Caractéristiques électriques

• Alimentation électrique : 400 V CA

• Fusible principal : 40 A

• Consommation électrique : 2 kVA

Pneumatique

• Besoins en air comprimé : air propre et sec à 6 bars

Équipement en option, non inclus

• Système de chargement par robot

• Système de vision

• Traçabilité via base de données SQL

• Porte-électrodes

• Électrodes de rechange

Système de chargement robotisé en option

Généralités

• Application : chargement/déchargement automatique de packs de batteries

• Intégration : Système de soudage AMADA Jupiter

• Machine de chargement robotisée 25

Équipement

• Manipulation automatique des pièces

• Inspection visuelle intégrée

• Procédé de soudage intégré

En option : 3x ASIC Robotics Steckautomat V (2022), prix sur demande

Général

• Fabricant : ASIC Robotics AG

Application

• Insertion / assemblage automatique de cellules de batterie

• Convient aux cellules 18650

• Compatible avec les cellules 21700

Types de supports de cellules compatibles

• Senec V2

• StreetScooter V6

• Ocado

• Lightyear

Performances

• 1 × 4 cellules simultanément : environ 1,0 s/cellule

• 2 × 2 cellules simultanément : environ 1,0 s/cellule

• 4 × 1 cellule : environ 1,3 s/cellule

• Rendement technique : 95 %

Caractéristiques électriques

• Tension : 3 × 400 / 230 VCA

• Fréquence : 50 Hz

• Protection par fusible : 25 A

• Câble d'alimentation : 6 mm²

Pneumatique

• Pression de service : 6–10 bar

• Raccordement pneumatique : raccord à fiche Ø 14

• Qualité de l'air : sec et exempt d'huile

Dimensions

• Hauteur de la machine ASIC Roboter, tour de signalisation comprise : 2 720 mm

Poids

• Environ 2 100 kg

Conditions environnementales

• Température ambiante : +5 °C à +40 °C

• Humidité relative : 45 à 85 % sans condensation

Émission sonore

• Niveau sonore moyen : 75 dB(A)
