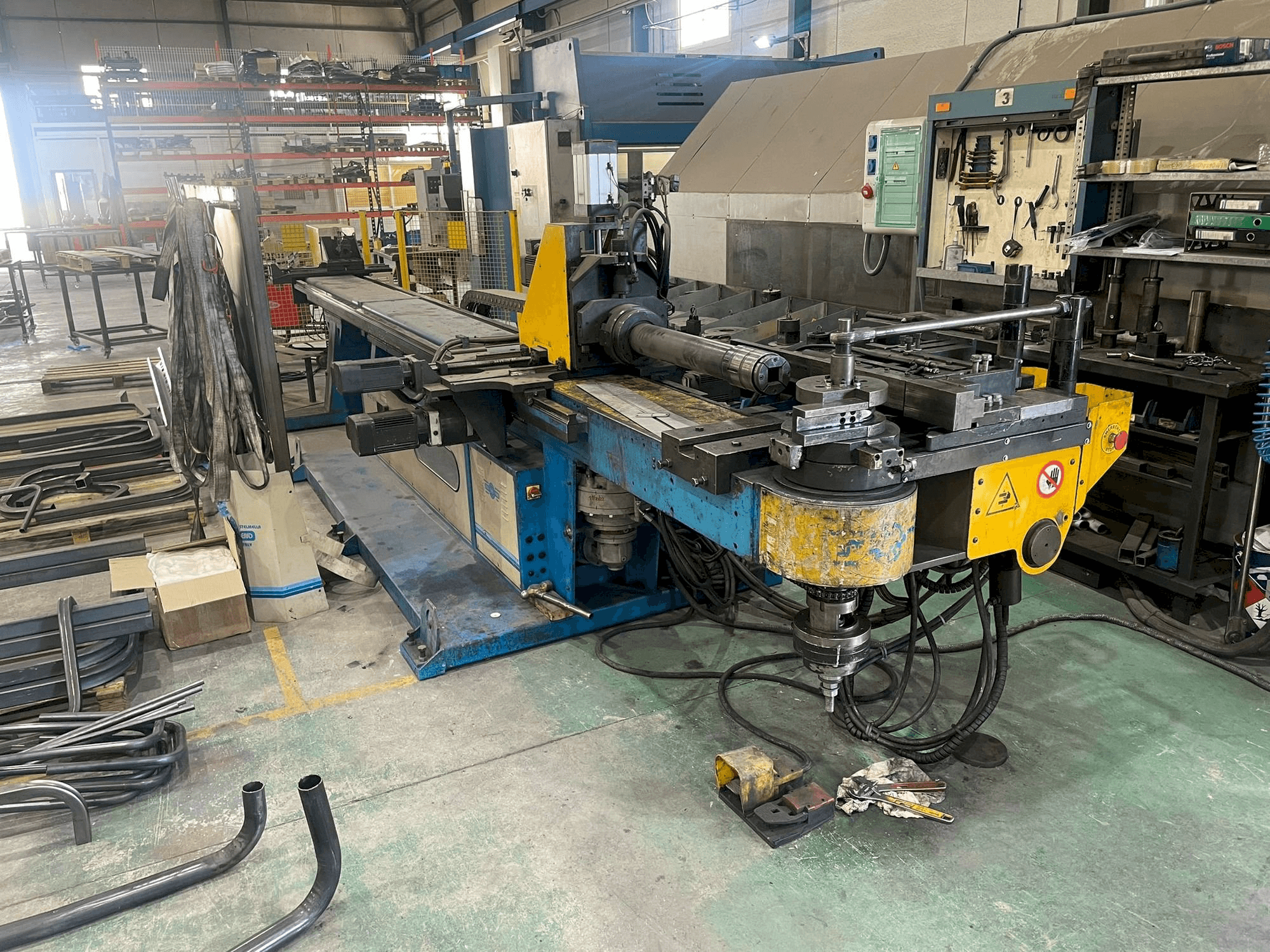

STAR-BEND STAR 800 CN6/GEN/L

Avantages de la machine

• Avantages techniques de la machine:
  • - Rayon de courbure intérieur minimal (_1) avec arbre standard (Ø 60 mm) <= 40 mm
  • - Rayon de courbure maximal avec bras standard (sur l'axe du tube) 320 mm
  • - Rayon de courbure maximal avec bras spécial (sur l'axe du tube) 600 mm
  • - Longueur utile sur la broche (_3) 6000 mm
  • - Col de la broche (au-dessus du centre de la matrice) 1200 mm
  • - Hauteur de la tête (à partir du centre de la gorge) 520 mm
  • - Hauteur de travail du centre de l'outil au sol (_2) 1210 mm
  • - Angle de flexion maximal de 220°.
  • - Pas intérieur du positionnement 80 mm
  • - Course réglable du chariot de serrage 120 mm, course réglable de la broche (_2) 0-100 mm, course réglable du chariot de contraste 120 mm
• Avantages qualitatifs de la machine:
  • - Vitesse de précision : max. Vitesse de pliage (axe y)(*2) 90°/1".
  • - Vitesse de translation max. Vitesse de translation (axe x) 1000 mm/1".
  • - Vitesse de rotation max. Vitesse de rotation (axe z) 360°/1".
  • - Répétabilité de la vitesse de translation (axe x) +/- 0,1 mm.
  • - Répétabilité de l'angle de flexion (axe y) +/- 0,1°.
  • - Répétabilité de l'angle de rotation (axe z) +/- 0,1 °.
  • - Productivité maximale (avec coudes à 90°) 500 cycles / heure
