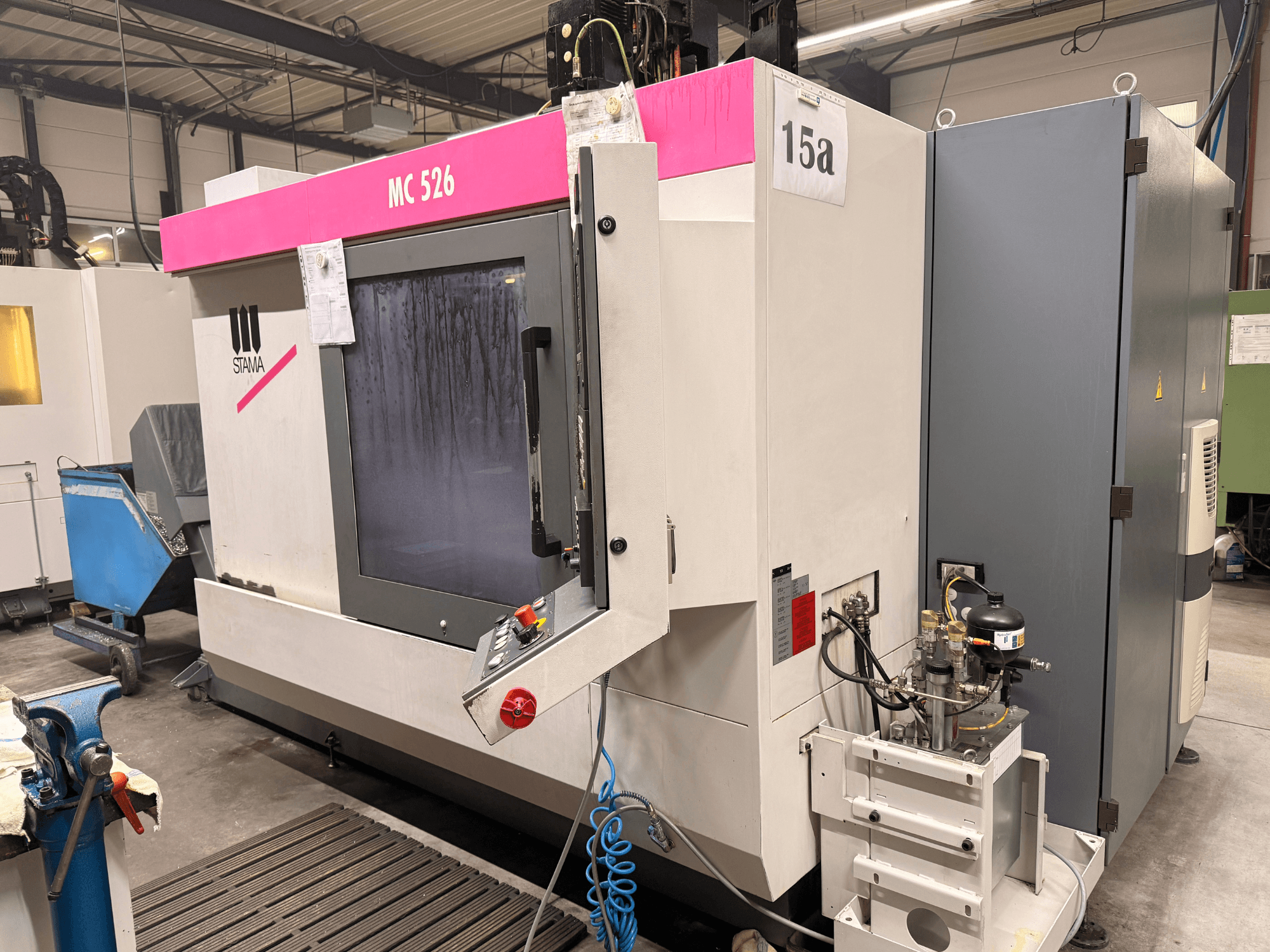

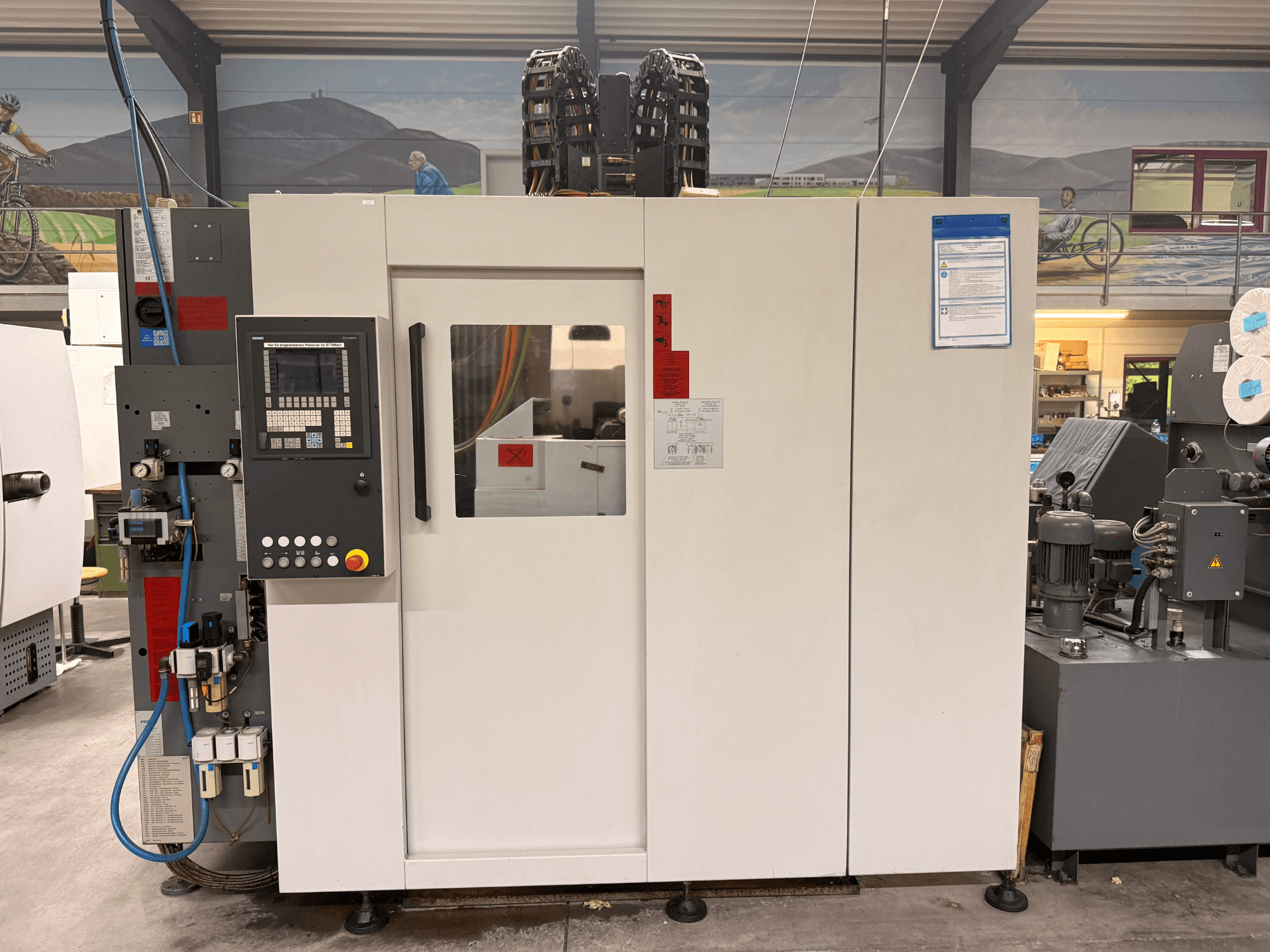

STAMA - MC526DE-MIL-STA-2008-00001

Informations complémentaires

• Force d'avance axes X/Y : 4 000 N

• Force d'avance axe Z : 8 000 N

• Vitesse de déplacement rapide X/Y/Z : 60 m/min

• Vitesse d'avance X/Y/Z : 1 – 10 000 mm/min

• Dynamique des axes : X = 5 m/s²

• Dynamique des axes : Y = 8 m/s²

• Dynamique de l'axe Z : 12 m/s²

• Distance entre la table et l'extrémité de la broche : 350 – 710 mm

• Force de serrage de l'outil : 7 000 N

• Diamètre de la broche : 65 mm

• Plage de couple constant : jusqu'à 3 000 tr/min

• Couple à un cycle de service de 100 % : 30 Nm

• Couple à un cycle de service de 20 % : 59 Nm

• Puissance au-delà de 3 000 tr/min à un cycle de service de 100 % : 9,5 kW

• Puissance au-delà de 3 000 tr/min à un cycle de service de 20 % : 18,5 kW

• Diamètre maximal de l'outil (toutes positions occupées) : 88 mm

• Diamètre maximal de l'outil (positions adjacentes libres) : 125 mm

• Norme des goujons de traction : DIN 69872-19

• Temps de changement d'outil (de copeau à copeau) : environ 2,4 s

• Fonctions de décalage d'outil : compensation de longueur et de rayon

• Saisie des données d'outil : via la station de saisie ou le menu de l'écran CNC

• Résolution de positionnement : 0,001 mm

• Machine prévue pour : table fixe avec rainures en T et trous de positionnement

• Machine prévue pour : table rotative à commande numérique avec contre-poupée

• Type de porte-outil : SK40 DIN 69871 A/B

• Siemens 840D SolutionLine

• Convoyeur à copeaux en option

• Système de filtration à bande

• Alimentation interne en liquide de refroidissement via la broche

• Compatibilité haute pression

• Palpeur Renishaw

• Système d'extraction

• Tension d'alimentation : 400 V

• Phase : 3~

• Fréquence : 50 Hz

• Courant nominal : 34 A

• Fusible supplémentaire : 3 x 50 A

• Section minimale de raccordement : 25 mm²

• Marquage CE : Oui
