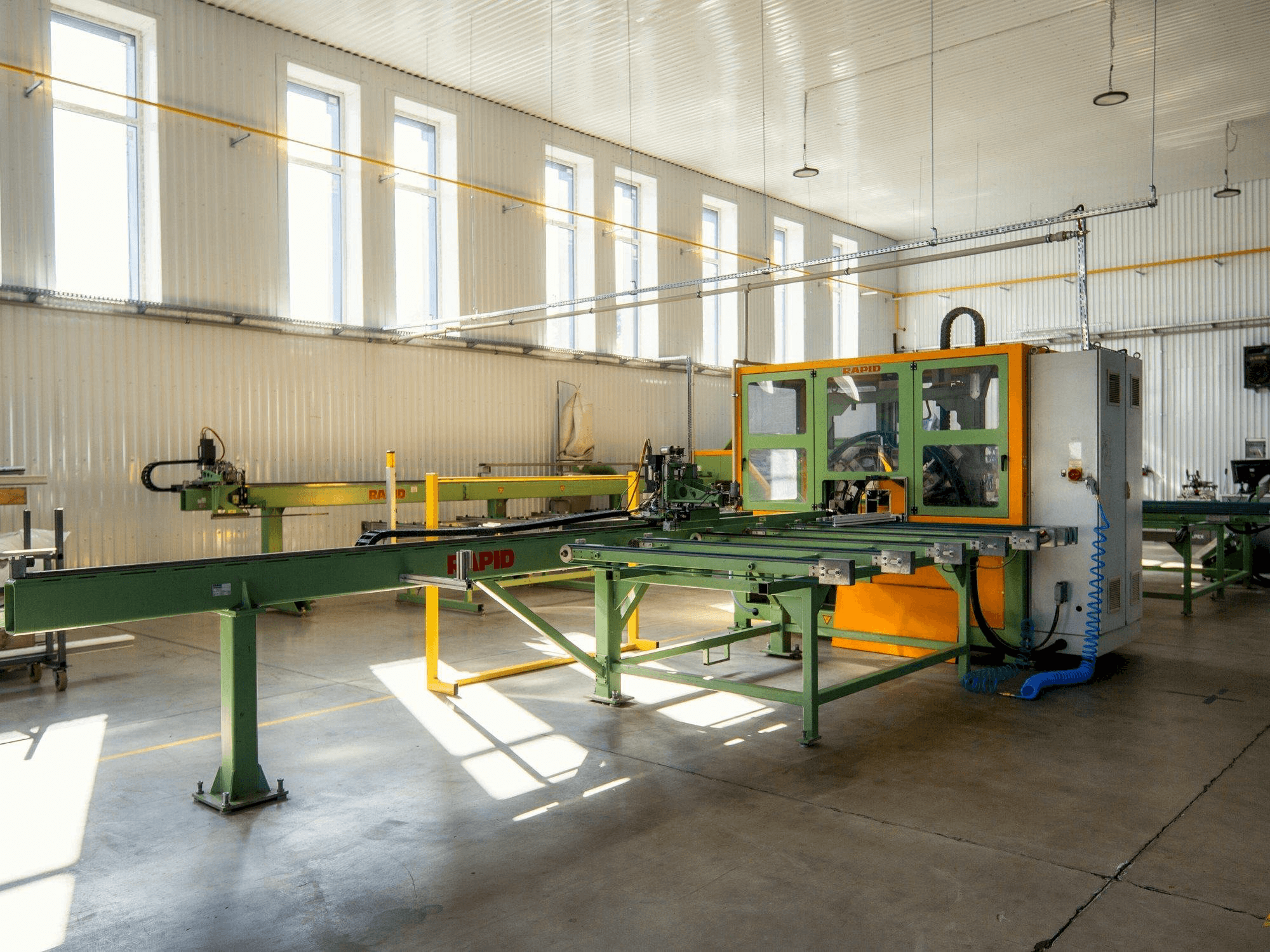

RAPID - MFC EVOLUTION IIPL-MIL-RAP-2009-00001

Avantages de la machine

Avantages qualitatifs de la machine

• Mfc evolution non fixé longueur : 1600 mm, mfc evolution non fixé largeur : 650 mm, mfc evolution non fixé hauteur : 1400 mm , mfc evolution non fixé poids : 90 kg
• Longueur du magasin hors-chargeur : 3753 mm, largeur du magasin hors-chargeur : 2187 mm, hauteur du magasin hors-chargeur : 1078 mm, poids du magasin hors-chargeur : 400 kg
• Longueur de l'axe de transport : 5882 mm, largeur de l'axe de transport : 1085 mm, hauteur de l'axe de transport : 1624 mm, poids de l'axe de transport : 400 kg
• Visseuse pour renforts : avec un distributeur automatique de vis disposition des agrégats : sur une roue, permettant de travailler sous différents angles nombre d'agrégats de fraisage et de forage : 7
• Fonctionnement : en utilisation continue.

Avantages techniques de la machine

• Puissance du moteur de la fraise : 0,5 kw, fréquence du moteur de la fraise : 300 hz, vitesse du moteur de la fraise max : 18000 min-¹, ø du moteur de la fraise max : 8 mm
• Capacité du moteur de perçage : 0,75 kw , vitesse du moteur de perçage max : 1500 min-¹ ,ø de la pince de serrage du moteur de perçage max : 16 mm
• Tension électrique de fonctionnement : 400 v, 50 hz tension de raccordement au réseau requise : 20 kw
• Hauteur de travail de l'armoire électrique : 1050 mm , connexion de l'armoire électrique : interrupteur principal verrouillable
• Connexions de câbles : 400v npe
• Pression de travail pneumatique (fabricant) min/max : 6 - 7 , bar pression de maintien consommation par cycle env. 3500 ni
• Limite de charge des tuyaux pneumatiques à 70° c : environ 15 bar
• Max. Longueur de mesure du profil : 3500 mm, max. Largeur de mesure du profil : 130 mm ,max. Hauteur de mesure du profil : 120 mm
• Longueur du magasin : 3600 mm ,largeur du magasin : 2707 mm ,hauteur du magasin : 1050 mm, poids du magasin : 650 kg
• Longueur de la vis d'alimentation externe : 3000 mm, largeur de la vis d'alimentation externe : 1500 mm, hauteur de la vis d'alimentation externe : 1800 mm, poids de la vis d'alimentation externe : 90 kg
