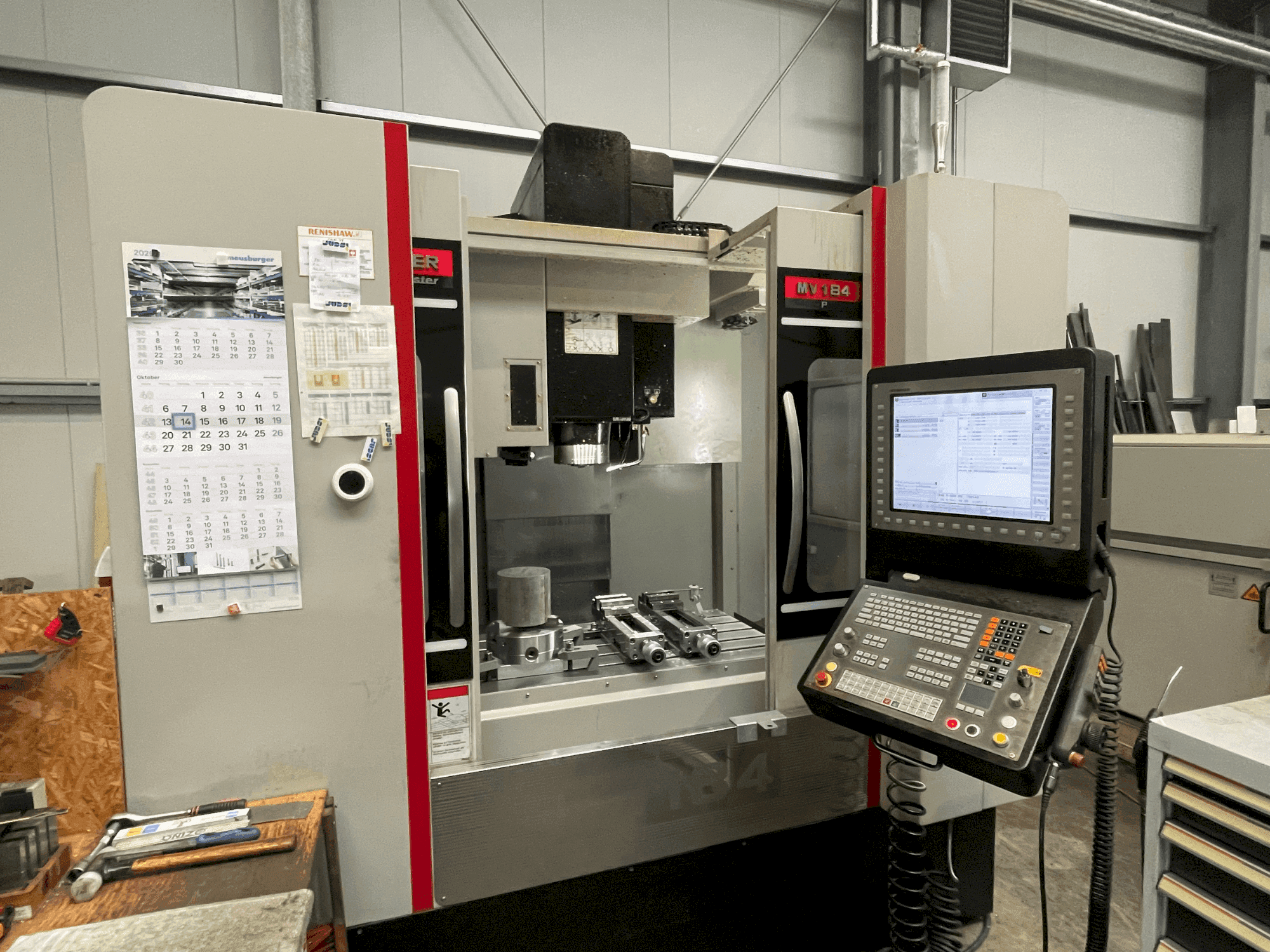

Quaser - MV 184P/12BDE-MIL-QUA-2019-00001

• Écran/opération : Grand écran TFT avec panneau de commande mobile, inclinable et rotatif

• Mémoire : Stockage du programme sur SSDR

• Commande manuelle : Volant électronique portable

• Corps de la machine : Base en fonte lourde, fortement nervurée, optimisée pour l'informatique

• Armoire de commande : Refroidisseur d'armoire de commande

• Signalisation : Feu de signalisation à trois couleurs

• Couleurs : RAL 7035 gris clair (machine), RAL 9005 noir de jais (réservoir de liquide de refroidissement, poupée, porte)

• Broche principale : SK40, entraînement par courroie MB-4.0

• Refroidissement de la broche : Système de refroidissement à température contrôlée

• Raccord tournant : Raccord rotatif Deublin pour broche à courroie

• Changeur d'outils : Changeur d'outils étendu pour les outils d'échauffement

• Goujon de traction : Goujon de traction avec alésage

• Préparation du 4ème axe : Préparation du câble pour le 4ème axe (Quaser) avec connecteur Harting et cadre de montage ; préparation du 4ème axe pour la table rotative Heidenhain

• Refroidissement par inondation : Buses de sortie en forme d'anneau sur le nez de la broche, par l'intermédiaire d'une pompe Grundfos

• Alimentation en liquide de refroidissement interne (ICS) : Avec pompe Grundfos ; filtre à cartouche inclus

• Air de purge de la broche : Air soufflé supplémentaire à travers la broche, commutable via la fonction M (Heidenhain)

• Traitement des copeaux (de base) : Rinçage des copeaux dans la zone de travail par une pompe Grundfos ; goulottes à copeaux en acier inoxydable dans la zone de travail.

• Lubrification : Lubrification centrale automatique pour les vis à billes ; lubrification hybride automatique pour les guides et les vis à billes.

Équipement supplémentaire

• 4ème axe : Table rotative Lehmann (monobroche)

• Mandrin à 3 mors : BFU.520-250ps pour table rotative

• Moteur de la table rotative : Mavil ERN, prêt à être branché (connecteurs Harting coudés)

• Filtration avancée et évacuation des copeaux : Filtre à tambour (filtration jusqu'à [valeur non fournie]) avec convoyeur à copeaux à bande racleuse

• Système de mesure de la pièce et de l'outil :

  • Récepteur infrarouge pour la mesure des pièces/outils

  • Palpeur de mesure Renishaw OMP40-2 avec contrôle du signal optique ; comprend un jeu d'outils et un manuel d'utilisation

  • Stylet droit PS3-1C avec tige en céramique et bille en rubis (filetage M4)

  • Appareil d'usinage OTS de Renishaw avec transmission à modulation optique, support de table réglable, disque de stylet en carbure ; comprend un jeu d'outils et un guide de démarrage rapide.

  • Kit de changement d'outils pour OTS/RTS : A-5401-4030 adaptateur de changement pour OTS et A-5401-4032 barre de serrage pour fentes
