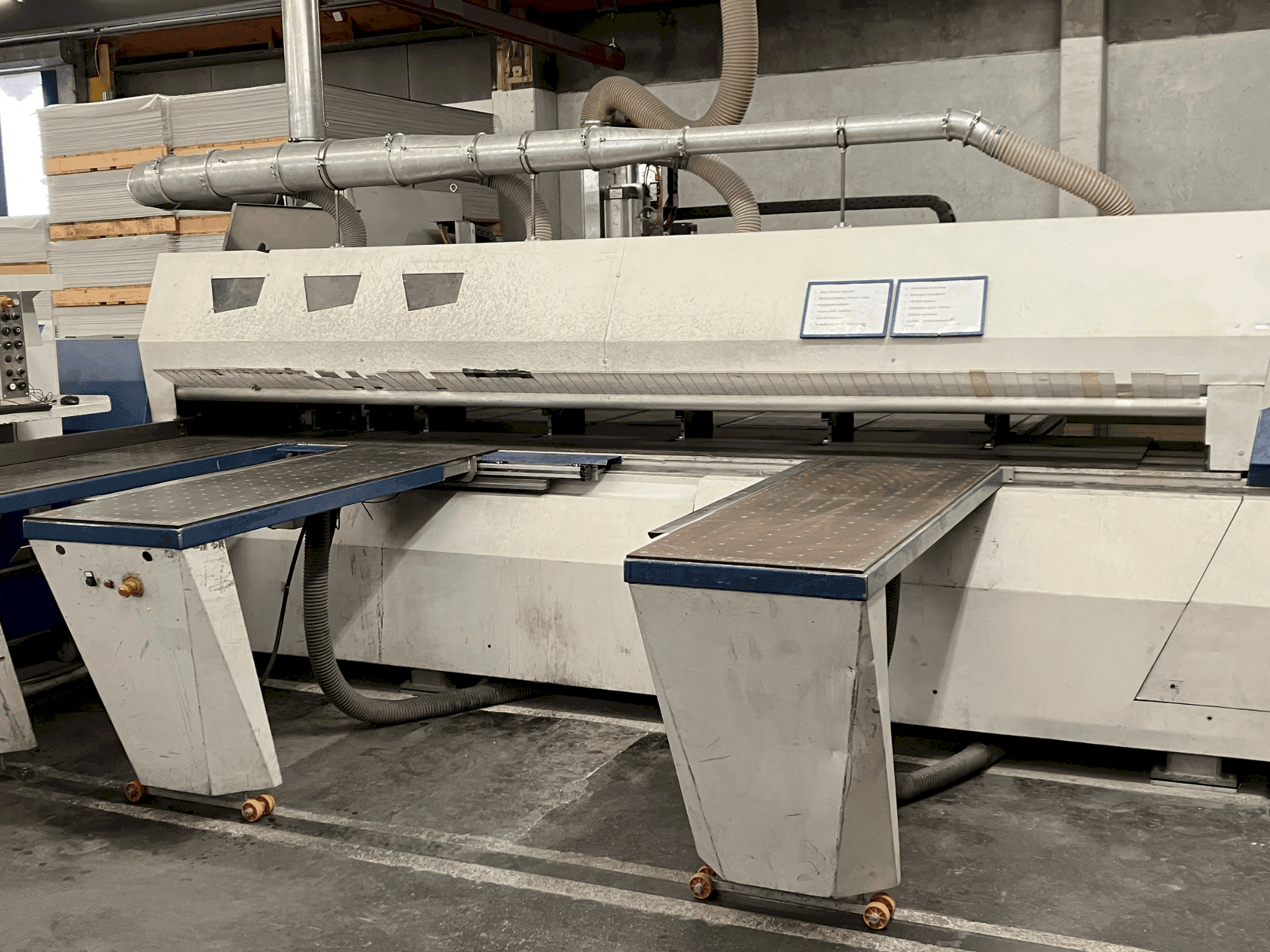

PANHANS - 2006DE-SAW-PAN-2006-00001

Configuration : Machine avec armoire de commande

Longueur de coupe (SL) : 4200 mm

Largeur de coupe (SB) : 4200 mm

Hauteur de coupe maximale (lame de scie verticale 0°) : 72 mm

Hauteur de coupe maximale (lame de scie pivotée à 47°) : 40 mm

Précision de coupe (lame de scie verticale 0°) : +/- 0,1 mm

Précision de coupe (lame de scie pivotée) : +/- 0,2 mm

Précision de l'angle (vitesse d'avance < 10 m/min) : +/- 1 mm

Précision de l'angle (vitesse d'avance > 10 m/min) : +/- 2,5 mm

Vitesse d'avance (chariot de scie en avant/en arrière) : 0-100 m/min

Vitesse d'avance (butée de largeur en avant) : 25 m/min

Vitesse d'avance (arrêt de la largeur en marche arrière) : 100 mm

Courses des axes (taille minimale de la plaque) : X = 300 mm, Y = 100 mm

Déplacements des axes (taille maximale de la plaque) : X = 2800 mm, Y = 750 mm

Vitesse de la tête de perçage : 6840 tr/min

Diamètre de perçage maximal : 13 mm

Longueur totale maximale : 115 mm

Nombre d'outils : 1 broche de perçage

Porte-outil : Mandrin à serrage rapide DM 1-13

Valeurs de raccordement

Valeur de raccordement totale : 21,0 kVA

Courant nominal : 3x 32 A

Raccordement pneumatique : 8 bar (minimum 6 bar)

Consommation d'air : 3 litres/min par pince

Niveau de pression acoustique (Lpa) à la position de l'opérateur : 86 dB(A)

Niveau de puissance acoustique (LWA) : 103 dB(A)
