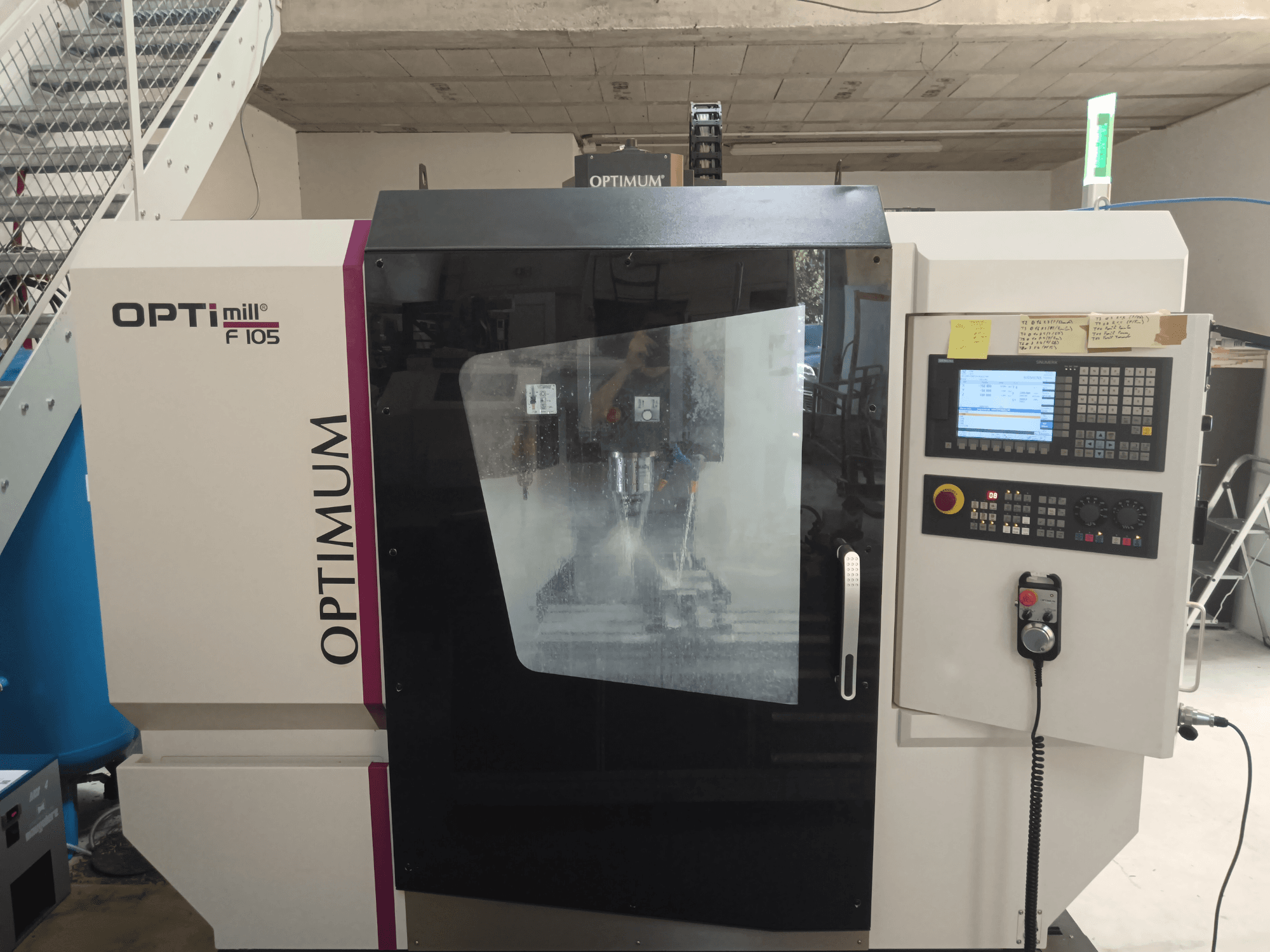

Optimum - Optimill F 105 FR-MIL-OPT-2023-00001

Raccordement électrique : 3 x 400 V ~ 50 Hz, 15 kVA

Broche :

• Puissance S1 : 7,5 kW

• Puissance S6-30% : 11 kW

• Couple S1 : 48 Nm

• Couple S6-30% : 70 Nm

Lubrification / système de refroidissement :

• Puissance de la pompe de refroidissement : 650 W

• Capacité du réservoir : 120 L

Air comprimé :

• Raccordement min : 0,6 MPa (6 bar)

• Consommation d'air : 0,1 - 0,15 m³/h à 0,6 MPa

• Qualité d'air recommandée : ISO 8573.1 classe 2

• Consommateurs d'air : changeur d'outils avant/arrière ; serrage/déverrouillage d'outils ; serrage de la table rotative en option

Unité de service d'air comprimé :

• Filtres de drainage : 40 μm

• Boîtier : Polycarbonate

• Pression maximale : 1,5 MPa

• Huile recommandée : ISO VG32

• Quantité de lubrifiant : 90 ml

• Déshydratation : manuelle

• Filetage du raccord d'air : 3/8

Course des axes :

• Z distance broche-table : 100 - 600 mm

Précision :

• Précision de répétition : ±0,008 mm

• Précision de positionnement : ±0,01 mm

Couples du servomoteur :

• X : 8 Nm

• Y : 8 Nm

• Z : 11 Nm

Table :

• Dimensions : 800 x 320 mm

• Rainures en T (taille/nombre/pas) : 14 / 3 / 100 mm

• Vitesse d'avance max : 10 000 mm/min

Changeur d'outils :

• Positions : 12

• Diamètre max. de l'outil : 70 mm

• Longueur maximale de l'outil : 300 mm

• Temps de changement d'outil : 7 s

Conditions environnementales :

• Température de fonctionnement : 19 - 21 °C

• Humidité relative : 5 - 80 % sans condensation

• Pression : 700 - 1060 hPa

• Température de stockage : 5 - 45 °C
