➤ OPS INGERSOLL Gantry Eagle 500 d'occasion pour l'électroérosion par enfonçage

Afficher dans la langue d'origine

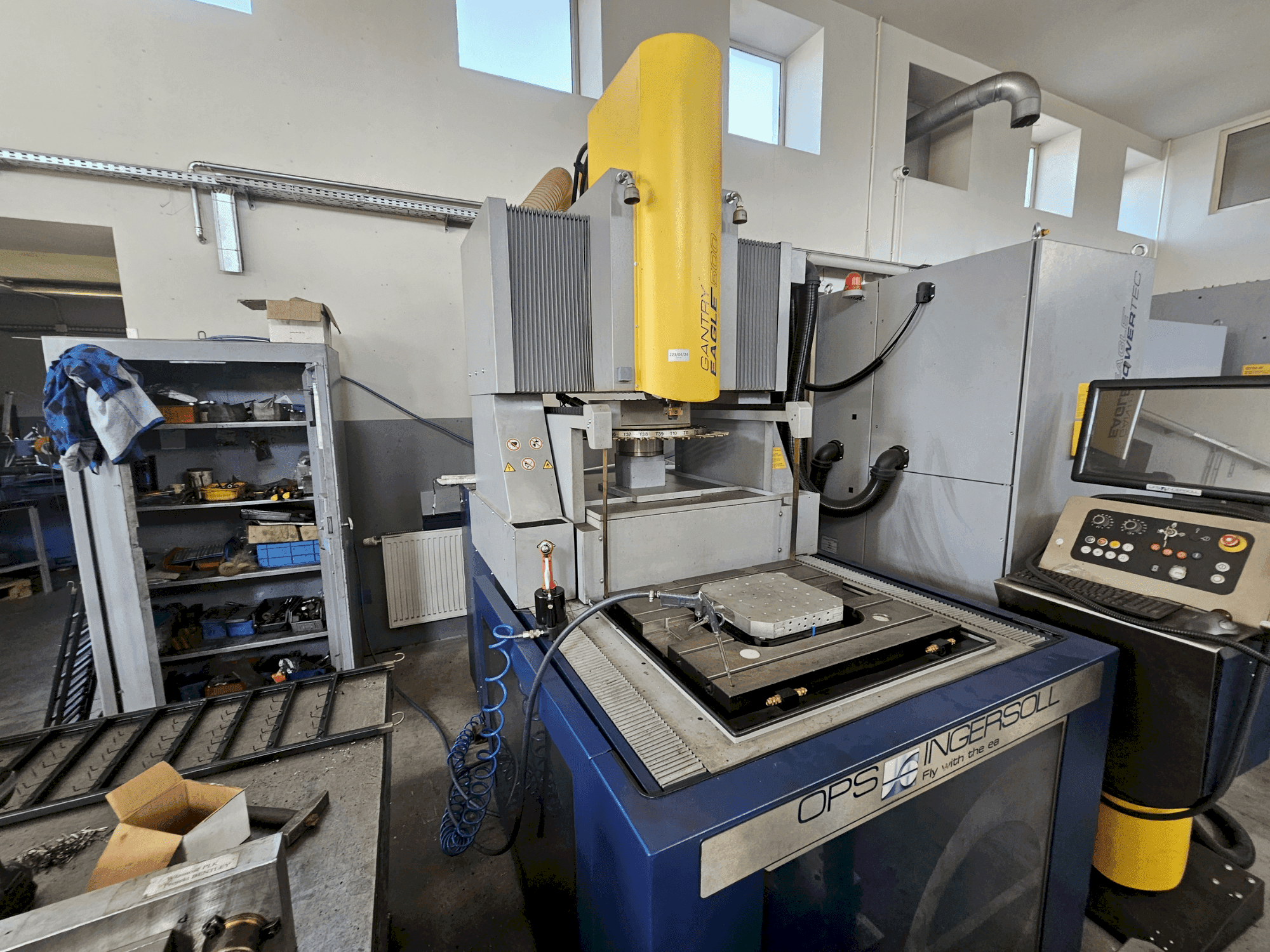

Ce portique OPS INGERSOLL Gantry Eagle 500 à 4 axes a été fabriqué en 2017. Elle est dotée d'une capacité d'électroérosion par enfonçage robuste avec des courses X, Y et Z de 525 mm, 400 mm et 450 mm respectivement. Elle supporte un poids de pièce maximal de 1 000 kg et comprend un magasin d'électrodes à 20 positions. Si vous cherchez à obtenir des capacités d'emboutissage de haute qualité, pensez à la machine OPS INGERSOLL Gantry Eagle 500 que nous avons à vendre. Contactez-nous pour plus d'informations sur cette machine.

Vue d'ensemble

marque: OPS INGERSOLL
année: 2017
MODÈLE: Gantry Eagle 500
type d'application: EDM
Emplacement: Pologne
type de machine: Machine à enfonçage par électroérosion
marque de l'unité de contrôle: EAGLE

Informations techniques - OPS INGERSOLL Gantry Eagle 500

Données générales

Poids de la machine: 5000 kg

Unité de contrôle

Marque: EAGLE
Modèle: POWERTEC

Entraînement principal

Nombre d'axes: 4

Mouvement

X-AXIS Mouvement: 525 mm
Y-AXIS Mouvement: 400 mm
Y-AXIS Force d'avance: 5000 mm/min
Z-AXIS Mouvement: 450 mm
Z-AXIS Force d'avance: 18000 mm/min
X-AXIS Force d'avance: 5000 mm/min

Pièce à usiner

Poids de la pièce: 1000 kg

Informations supplémentaires

Équipement supplémentaire

Magasin d'électrodes : Nombre de positions : 20
Poids maximal de l'électrode (changement automatique) : 15 kg
Poids total maximum des électrodes dans le magasin : 60 kg

Avantages de la machine

Avantages techniques de la machine

Dimensions extérieures de la machine : encombrement avec générateur et console : 3196 × 2284 mm
Ouverture de la porte pour introduire la machine (l × h) : min 1400 × 2700 mm
Système cnc andron3060
Accélération de l'axe z : 1. 4 g
Axe c avec mandrin erowa
Vitesse de l'axe c : 20 tr/min
Précision de positionnement : 0,001°.
Capacité du réservoir : 400 litres

Informations supplémentaires

Pièce à usiner Taille maximale de la pièce : 770 × 670 mm Dimensions de la table : 750 × 650 mm Niveau de remplissage maximal du réservoir : 395 mm Distance entre le porte-électrode et la table : min 135 mm / max 585 mm Poids maximal des électrodes (chargement manuel) : 50 kg Poids maximal des électrodes (chargement automatique) : 15 kg Poids maximal des électrodes : 100 kg Autres options incluses Fonction d'économie d'énergie ECOTEC Échelles linéaires sur les axes X et Y Dispositif de surpression de 5 à 7 bars Mandrin ITS EROWA (ER-007521) Système de palettes de mandrins de production UPC (ER-016841 + ER-016650) avec préparation côté machine Magasin d'électrodes à 30 positions - EW30 Sphère de référence magnétique, Ø5 mm Système de serrage UPC encastré dans la table

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.
