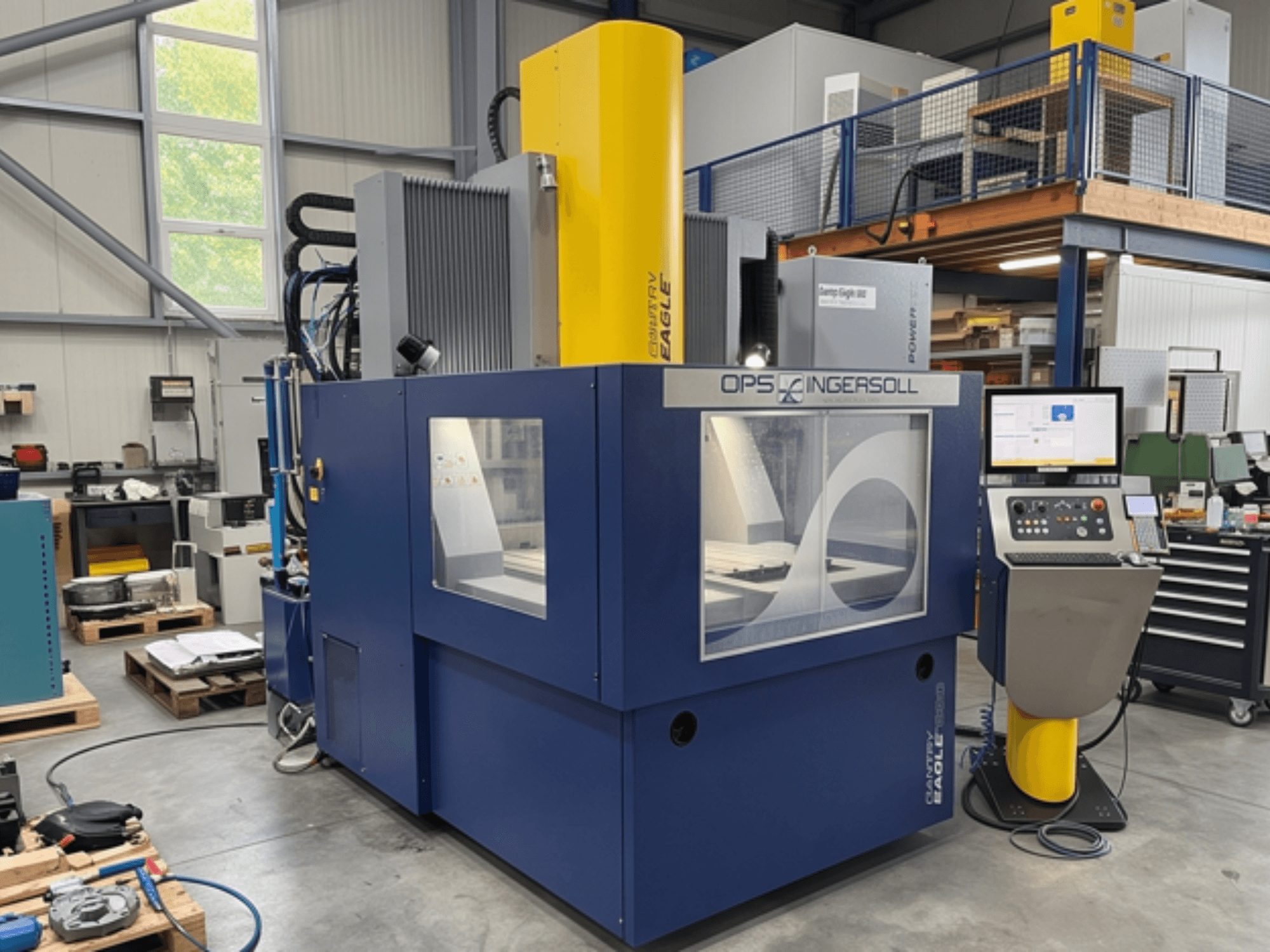

OPS INGERSOLL - Gantry Eagle 1200 PlusDE-EDM-OPS-2014-00001

- Système de commande : Eagle Powertec PC/NC Steuerung 3060 (écran tactile 22 pouces, programmation via la technologie Multiprog Powertec, programmation rapide Powertec 2 Easy Burn, Powertec Handheld, interfaces Ethernet et USB, télémaintenance MultiControl)

- Générateur de finition de précision : Eagle Powertec PT60

- Vitesse de l'axe Z : Eagle Power Jump avec une vitesse par pas de 18 m/min sur l'axe Z

- Courses X / Y / Z : 880 x 1 360 x 700 mm

- Distance table / mandrin min./max. : 440 / 1 140 mm

- Dimensions de la table de travail : 1 110 x 1 610 mm (surface de serrage de la table en retrait de 50 mm par rapport à la norme)

- Hauteur diélectrique : 960 mm (en option : 1 000 mm)

- Cuve de travail télescopique spéciale (l x L x H) : 1 140 x 1 640 x 1 040 mm

- Charge maximale sur la tête : 300 kg

- Capacité supplémentaire en fluide diélectrique : 2 000 l (total de 4 800 l avec cuve supplémentaire et flexibles de raccordement)

- Changeur d'électrodes : EW30 (30 positions) / unité de base à 13 positions

- Système de mesure : système de mesure linéaire sur les axes X et Y (déjà inclus sur l'axe Z)

- Système de serrage des électrodes : Hirschmann H5000 / Minifix (H8.11.20)

- Fonction d'économie d'énergie : ECOTEC

- Rinçage : rinçage sous pression programmable, raccord d'aspiration manuel

- Système de filtration : filtre à cartouche en papier de 32 m²

- Refroidissement : unité de refroidissement par compresseur

- Tension secteur : 400 V 3 phases / 50 Hz

- Tension de commande : 24 V CC

- Fusible max. : 32 A

- Puissance absorbée : 20 kVA

- Poids total : environ 12 500 kg (base de la machine : 10 000 kg, portique : 2 500 kg, réservoir supplémentaire : 1 100 kg)

- Caractéristiques supplémentaires : axe C sans mandrin, système d'extinction d'incendie au CO₂, plaque à rainures en T pour le montage d'électrodes de grande taille, patins de machine, pré-équipement pour buse externe d'aspiration des brouillards d'érosion, clapet coupe-feu, finition de peinture structurelle en bleu cobalt (RAL 5013), Telegrey (RAL 7045) et Jaune colza (RAL 1021)
