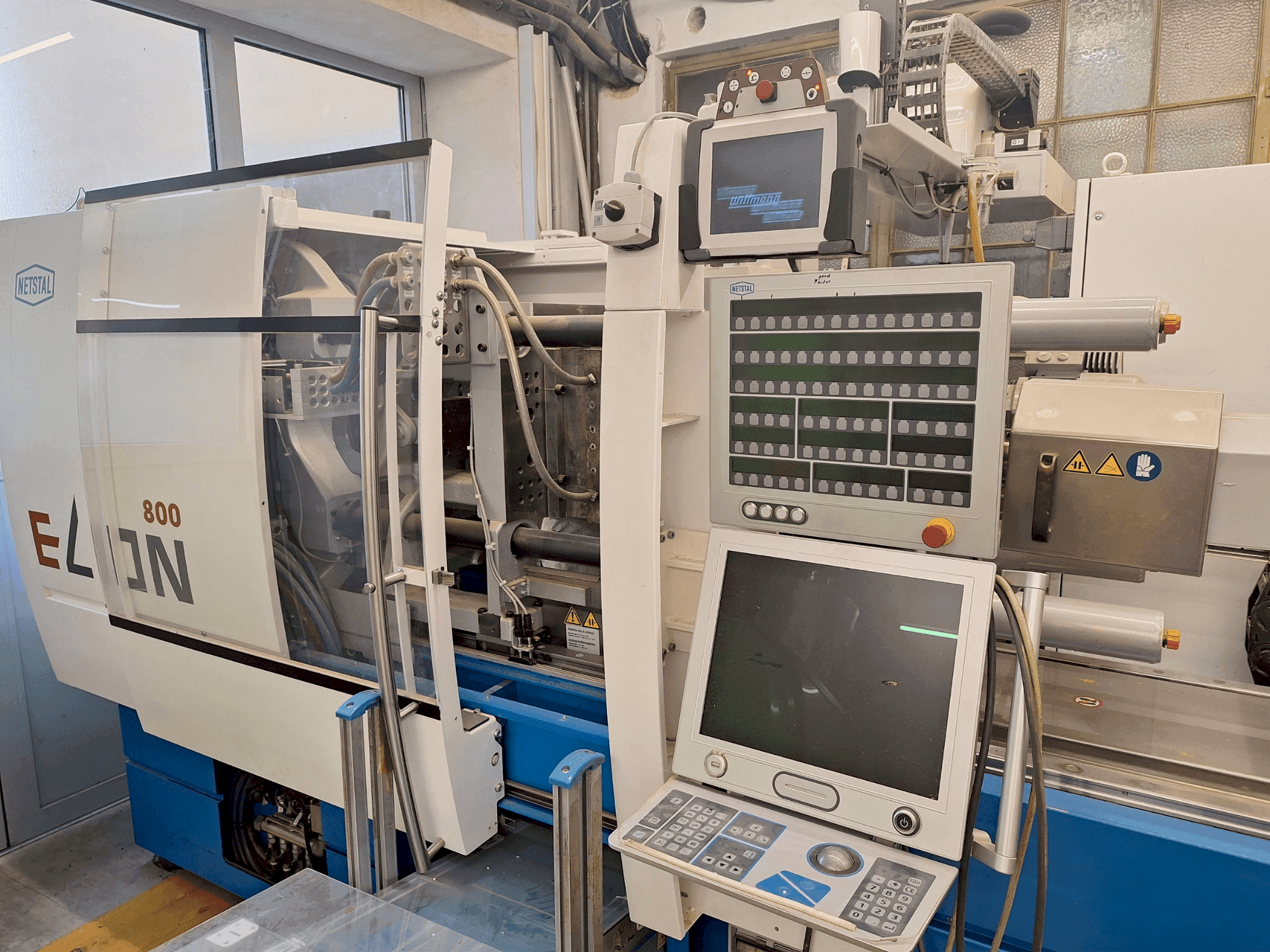

Netstal - Elion 800-270DE-INJ-NET-2021-00001

Informations complémentaires

y compris le robot Wittmann Primus 16T

Plages de déplacement : Z : 1250 mm, Y : 800 mm, X : 590 mm

Charge utile de 5 kg

Système de commande : Wittmann CNC8, logiciel Primus R8.3

Teachbox Touch R8

Circuit de vide avec vanne 5/2 supplémentaire

• Unité d'injection : 270 Powermaster avec une vitesse d'injection allant jusqu'à 450 mm/s

• Diamètre de la vis : 40 mm, type B, vis à 3 zones

• Type de buse : Buse à aiguille à commande pneumatique avec zone de chauffage supplémentaire

• Hauteur d'installation minimale : 200 mm

• Hauteur d'installation maximale : 500 mm

• Force de serrage : 800 kN

• Hauteur d'installation minimale : 200 mm

• Hauteur d'installation maximale : 500 mm

• Unité hydraulique : Unité hydraulique entièrement intégrée de 9 kW avec une pression de fonctionnement de 140 bars

• Pneumatique : 1 vanne d'air à 890 litres, 1 vanne d'air supplémentaire à 890 litres

• Couvercle de sécurité Exécution : Portes verrouillées, en haut

• Identification de l'opérateur : Reconnaissance de l'utilisateur par PIN

• EUROMAP 67 : Standard + rétraction dynamique
  Interfaces : Chargeur couleur, librement configurable DIO : 4x Sortie/2x Entrée

• Surveillance des outils : Disponible sur DFP

• Compensation des fluctuations de tension : Onduleur présent

Extras

Boîtier de prise 1 :

X2510, Cekon, 16A /400V, 3P-N-PE via HS

X2511, Cekon, 16A /400V, 3P-N-PE via HS

X2512, Cekon, 16A /400V, 3P-N-PE via HS

X2513, Cekon, 16A /400V, 3P-N-PE via contacteur de prise de courant

(Fonction 0060)

Prises pour le distributeur de couleurs :

1X2507 / 1W7145, Schuko 10A / 230V, 1P-N-PE, via HS

plus 1X9507 / 1W9507, Schuko 10A / 230V, 1P-N-PE, via HS

Monter les prises et les boîtiers de base sur le support 110.180.6902

(Fonction 0060)

1X3123, Zone 12 HAN 4A à visser, alimentation uniquement

1X9123, Zone 12 HAN 4A à visser, capteur uniquement

(Fonction 0110)

Pneumatique 1, 1x3/2WV 890L, monté sur DAP, W2008

(Fonction 0470)

Pneumatique 9, 1x3/2WV 890L, monté sur BAP, W2016

(Fonction 0470)

Eau de refroidissement 1 :

X4051 W9088 Mesure du débit B1135 - B1138 (retour),

Mesure de la pression B1211 (départ)

X4060 W9260 HAN16E Mesure de la température

B0801 (départ), B0832 (retour)

(Fonction 0490)

Eau de refroidissement 2 :

X4050 W9086 Mesure du débit B1147 - B1150 (retour),

Mesure de la pression B1212 (débit)

X4059 W9259 HAN16E Mesure de la température

B08813 (départ), B0814 (retour)

(Fonction 0490)

Dosage 1C :

1x convoyeur d'aspiration et 1x dosage de peinture

1X2018/1W7146, HAN 4A pour le dosage de la peinture

1X9191/1W9946, HAN 3A pour le convoyeur d'aspiration

monter les douilles et les boîtiers de base sur le support 110.180.6902

(Fonction 0550)
