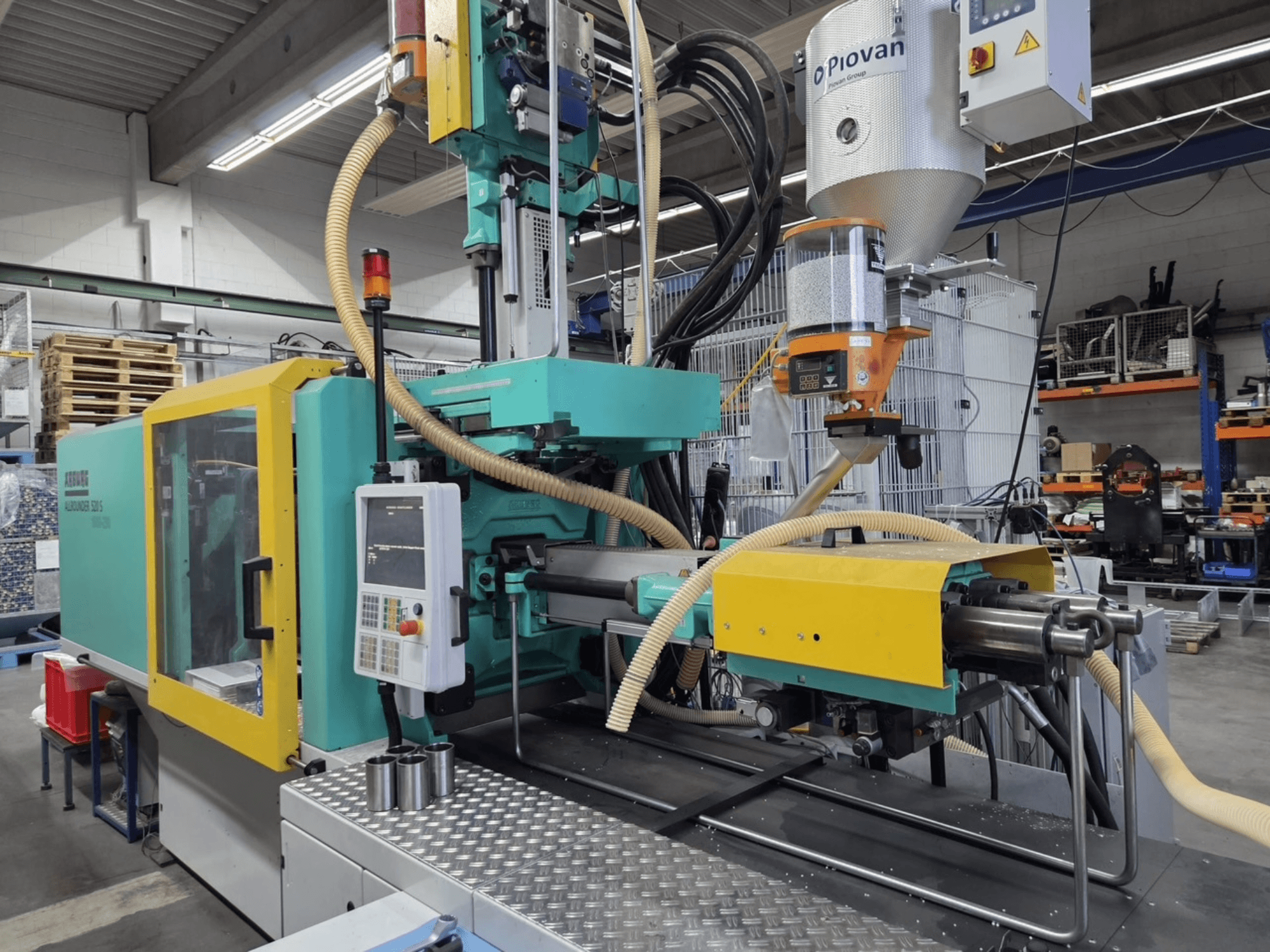

Arburg - Allrounder 520 S 1600-290 / 290DE-INJ-ARB-2015-00004

• Unités d'injection et plastification

  • 1ère unité d'injection :

    • Cylindre thermoplastique complet, 30 mm, très résistant à l'usure

    • Force de contact de la buse contrôlée, programmable

    • aXw Control ScrewPilot

  • 2ème unité d'injection :

    • 2ème unité d'injection 290, verticale

    • Cylindre thermoplastique complet, 30 mm, très résistant à l'usure

    • Buse ouverte 30 mm avec pointe de buse ; pointe de buse rallongée +20 mm ; rayon 15

    • Bande chauffante pour buse ouverte

    • Force de contact de la buse contrôlée, programmable

    • aXw Control ScrewPilot

  • Accouplement standard à vis sans fin ; géométrie de l'accouplement : double face

  • Traitement multicomposants ; configuration du plan de joint sur des glissières courtes pour la deuxième unité d'injection

  • Fermeture de l'injection avec le moule ("injection volante")

• Entraînement, hydraulique et refroidissement

  • Unité d'entraînement avec moteur de 30 kW

  • Débit de charge de 65 l/min

  • Module d'accumulation de pression, volume de stockage de 64 l (max. 230 bar) ; entraînement de l'accumulateur

  • Refroidissement et filtration continus de l'huile ; capacité de refroidissement accrue

  • Circuits de refroidissement de la machine contrôlés

• Système de serrage, éjecteur et tire-noyaux

  • Jeu de plaques de serrage ; Ø central 125 mm

  • Hauteur d'installation minimale 450 mm (étendue)

  • Pression d'éjection P/Q contrôlée (nécessite T2) ; croix d'éjection

  • Tirants à noyau :

    • Mouvement simultané du noyau 1 (contrôlé par P/Q, programmable)

    • Mouvement simultané du noyau 2 (contrôlé par P/Q, programmable)

    • Mouvement simultané du noyau 3 (contrôlé par P/Q, programmable)

    • Commande de traction pneumatique 4 avec réducteur de pression

    • Commande électrique de tirage de noyau 1 (nécessite le VE 436/00)

• Connexions pneumatiques/hydrauliques de l'outil

  • Raccordement électrique pneumatique NVD 1 (dans l'outil)

  • Raccordement électrique pneumatique NVD 2 (dans l'outil)

  • Raccordement électrique et hydraulique NVD 3 (dans l'outil)

  • Connexion électrique et hydraulique NVD 4 (dans l'outil)

  • Dispositif de purge 1 avec réducteur de pression ; connexion pour le dispositif de purge 2

• Circuits d'eau de refroidissement et de moule

  • Vanne d'arrêt pour l'eau de refroidissement (entrée) ; vanne d'arrêt pour l'eau de refroidissement (entrée 2)

  • Filtre d'eau de refroidissement 100 µm (entrée)

  • 3 circuits d'eau de refroidissement vers la plaque de moule fixe ; 3 circuits d'eau de refroidissement vers la plaque de moule mobile

  • Équipement de base pour le deuxième distributeur d'eau de refroidissement (manuel) avec 7 circuits de refroidissement libres

• Commande et électricité

  • Commande directe Selogica ; niveau technologique

  • Protection par fusibles des circuits de chauffage (1-6 avec 16 A)

  • 15 circuits de chauffage électriques pour le chauffage du moule

  • Fonction Boost pour les circuits de chauffage (canaux chauds)

  • Protecteur supérieur ouvert, relevé à la distance de sécurité

  • Indicateur de défaut avec lumière clignotante

  • Autorisation de l'opérateur par carte à puce (EUROMAP 65)

• Interfaces et connectivité

  • Interface pour bande transporteuse (base de la machine)

  • Préparé pour robot à six axes avec interface SELOGICA

  • Interface robot (EUROMAP 67), 50 broches

  • Interface d'arrêt d'urgence (24 broches, 2 canaux)

  • Équipement de base pour la commande électrique des axes

  • Interface ordinateur hôte OPC-UA

  • Interface de l'unité de contrôle de la température (20 mA) ; câble de contrôle de la température HB-THERM

  • Interface d'imprimante série USB ; interface de clavier USB externe

  • Interface CompactFlash pour le stockage des données

  • Interface pour l'unité de mélange des couleurs (1ère et 2ème unité d'injection)

  • Bandeau de prises 1 CEE + 1 Schuko (supplémentaire)

  • Bandeau de prises 3 CEE + 3 Schuko (fourniture séparée)

  • Interface pour la barrière de sécurité (EUROMAP 73) ; connecteur pour le verrouillage de la barrière de sécurité (EM73)

• Packs d'équipements

  • Contrôle de la température de l'outil

  • Surveillance des axes

  • Mouvements de l'outil

  • Démarrage et arrêt

Équipement supplémentaire

• Aucun accessoire externe n'est explicitement inclus dans la liste.

• Préparation de la machine/interfaces disponibles pour l'équipement externe :

  • Robot à six axes (SELOGICA prep, EUROMAP 67)

  • Interface de la bande transporteuse

  • Interface de l'unité de contrôle de la température (20 mA)

  • Interface de l'unité de mélange des couleurs (y compris la deuxième unité d'injection)

  • Interface avec le protecteur mobile (EUROMAP 73)
