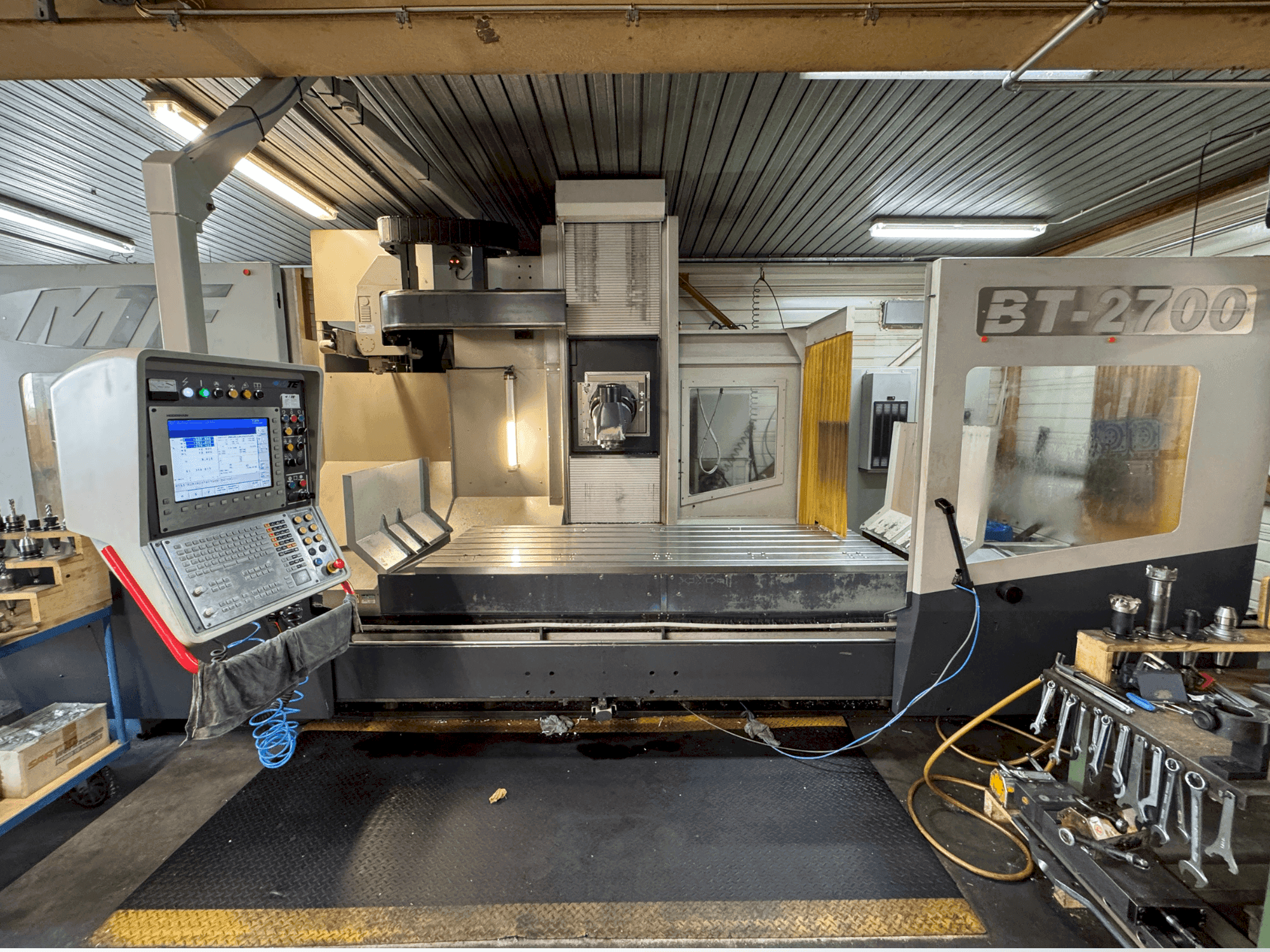

MTE - BT-2700DE-MIL-MTE-2015-00001

Équipement supplémentaire

• - Système hydraulique / Unité de refroidissement avec contrôle de la température / Système de refroidissement du lubrifiant Armoire de commande avec éclairage et unité de climatisation / Couvercle télescopique / Éclairage de la zone de travail / Clôture de sécurité et porte d'accès sécurisée

Informations supplémentaires

Avantages de la machine

• Avantages techniques de la machine:
  • - Table de serrage / surface de serrage longueur : 2700 mm / largeur : 1000 mm
  • - Puissance d'entraînement maximale : 32 kw à partir de 198 tr/min / couple maximal : 1120 nm (constant jusqu'à 376 tr/min) / plage de vitesses : 0-6000 tr/min / vitesses de broche 6000 tr/min : plage basse 0-984 tr/min, plage moyenne 918-2456 tr/min, plage haute 2404-6000 tr/min
  • - Commande cnc avec écran plat de 15,1" et pendule de commande pivotant
  • - Heures de travail 32000

Informations supplémentaires

• - Capacité/course : Axe X (course longitudinale) : 2 500 mm Axe Z (déplacement vertical) : 1 250 mm (en option) Axe Y (déplacement latéral) : 1 200 mm (en option) Table de serrage/Surface de serrage : Longueur : 2 700 mm Largeur : 1 000 mm Charge de transport maximale : 9 000 kg Conception : Diagonal (pivote sur 2 plans) Plage de vitesse : 0-6 000 tr/min Positions de pas/de pivotement : 2,5 x 1 (avec engrenage Hirth) 144 positions de l'articulation diagonale, 360 positions de l'articulation verticale Porte-outils : DIN 69871 AD Goujon de traction : DIN 69872 Forme A Cône : DIN 69871 Force de serrage de l'outil : 15 000 N Entraînement Broche principale : Moteur / Marque : Entraînement de la broche principale Heidenhain Puissance d'entraînement maximale : 32 kW à partir de 198 tr/min Couple maximal : 1 120 Nm (constant jusqu'à 376 tr/min) Régulation de la vitesse/engrenage : 3 vitesses (refroidies par huile) avec commutation automatique Vitesses de broche 6 000 tr/min : plage basse 0-984 tr/min, plage moyenne 918-2 456 tr/min, plage haute 2 404-6 000 tr/min Entraînement des axes Avances des axes : Moteurs d'entraînement des axes : Heidenhain (entraînements numériques) Course rapide maximale : (axes X/Y/Z) 25 000 mm/min Avance de travail maximale : (axes K/Y/Z) 15 000 mm/min Accélération moyenne maximale : 2 minutes* Force d'avance maximale : (axes X/Y/Z) 21 500 N Systèmes d'entraînement des axes : Axe X (longitudinal) Vis à billes (préchargée) ® 63x40mm Axe Z (vertical) Vis à billes (préchargée) © 50x20mm Axe Y (transversal) Vis à billes (préchargée) ® 50x20mm Table de serrage/surface de la table : Nombre de rainures en T : 7 Taille des rainures en T : mm22 H12 Rainure de référence : mm22 H 7 Espacement des rainures en T : 140 mm Encombrement : Longueur env. Hauteur env. Largeur env. BT 2700 (à = 1250mm) (à Y= 1200mm) Poids de la machine : Poids BT 2,700kg Charge connectée : environ 7 200 mm (sans convoyeur transversal + 1 280 mm) environ 3 250 mm (sans changeur d'outils) environ 4 900 mm environ 18 500 mm KVA environ 45 Equipement de base de la machine : Commande CNC HEIDENHAIN ITNC 530 (HSCI) avec écran plat de 15,1" et pendule de commande pivotant pour l'utilisation de la machine devant et derrière la machine. Le banc de la machine, la table de serrage, la colonne de la machine et la selle verticale sont en fonte à graphite lamellaire GG30 pour améliorer les propriétés d'amortissement. Le chariot de fraisage est fabriqué en fonte à graphite sphéroïdal GJS-500 de haute qualité pour assurer une rigidité maximale et donc une précision mécanique maximale de l'axe du chariot. Tête de fraisage automatique en fonte d'acier (GS 60) de conception diagonale, inclinable, 2,5° / 2,5° (en option 2,5° x 1°) et d'une vitesse de 4 000 tr/min (en option 3 000/6 000 tr/min). Orientation de la broche via la commande numérique Réducteur de la broche principale refroidi à l'huile, 3 étages avec commutation automatique, puissance maximale de 32 kW et couple maximal de 1 520 Nm Les engrenages du réducteur sont hélicoïdaux. Les engrenages sont en acier au chrome-nickel, trempés et rectifiés avec précision. Guidages à recirculation de rouleaux INA dans les 3 axes Axe X (longueurs) : 10 unités, type : INA RUE 45 EL Axe Z (vertical) : 4 roulements, type : INA RUE 55 EL Axe Y (transversal) : 8 unités, type : INA RUE 45 EL et guides plats supplémentaires comme glissières d'amortissement Système hydraulique : Unité de refroidissement Rexroth avec contrôle de la température pour le refroidissement de l'huile d'engrenage. Entraînement de la broche principale et des axes par moteurs CA Heidenhain (numériques) Système de mesure linéaire Heidenhain (0.001 mm) sur tous les axes Contrepoids hydraulique sur l'axe vertical Les chariots de fraisage au-dessus et au-dessous de l'axe vertical sont recouverts d'un couvercle à rouleaux pour protéger le compartiment arrière de la machine Les axes verticaux (dans le compartiment arrière de la machine) au-dessus et au-dessous de la selle verticale sont recouverts d'un soufflet pour protéger les glissières, la vis à billes et le système de mesure contre les contaminations, Les axes verticaux (dans le compartiment arrière de la machine) au-dessus et au-dessous de la sellette verticale sont protégés par un soufflet qui protège les glissières, la vis à billes et le système de mesure de la contamination Lubrification centrale automatique des axes et des vis à billes Système de lubrification de refroidissement pour alimenter les outils d'usinage en lubrifiant de refroidissement depuis l'extérieur Armoire de commande avec éclairage et unité de climatisation Couvercle télescopique pour protéger les guides et les unités d'entraînement de l'axe X Manivelle électronique portable "Heidenhain HR-410" avec sélection des axes Compensation automatique de la température Pédale électrique supplémentaire pour les changements d'outils manuels Protection contre les éclaboussures sur les 4 côtés avec une grande fenêtre de visualisation. Les portes coulissantes à l'avant de la machine peuvent être ouvertes sur toute la longueur de la table de serrage. Porte coulissante supplémentaire à l'arrière de la zone de travail. Les portes coulissantes sont équipées d'interrupteurs de sécurité conformes à la réglementation CE et intégrés au circuit d'arrêt d'urgence de la machine. Clôture de sécurité Fell Protège la zone arrière de la machine avec une porte d'accès sécurisée Éclairage de la zone de travail Peinture : gris graphite RAL 7024 / gris agate RAL 7038 Extension de la course verticale de la machine de Z = 1000 mm à Z = 1250 mm Extension de la course transversale de la machine de Y = 1000 mm à Y = 1200 mm Tête de fraisage à pivotement automatique en diagonale, avec division 2,5°x 1° (profil de denture Hirth) Vitesse 6 000 tr/min Broche d'outil BIG Plus : La broche d'outil est équipée d'un contact frontal et conique simultané pour l'outil. Refroidissement par air à travers la broche : L'air comprimé peut également être fourni pour le refroidissement de l'outil par le centre de l'outil (IKZ) conformément à la norme DIN 69871 Forme AD. Refroidissement par air via des buses de refroidissement (externes) : Alimentation en air de l'outil/de la pièce en remplacement de l'alimentation en liquide de refroidissement par des buses de refroidissement externes sur la broche de l'outil. Lubrification par quantité minimale Système Lubrix : Un mélange huile-air peut également être fourni par le centre de l'outil (IKZ) conformément à la norme DIN 69871 Form AD pour le refroidissement et la lubrification de l'outil. Changeur d'outils automatique HN : Version de la machine avec un changeur d'outils automatique monté sur le bâti de la machine. Diamètre max. de l'outil : Diamètre max. de l'outil avec des espaces auxiliaires libres dans le magasin : 125 mm 250 mm Longueur max. de l'outil : 380 mm Poids max. de l'outil : 20 kg Convoyeur à copeaux : Convoyeur de copeaux monté dans le sens longitudinal de la machine entre le bâti de la machine et la table de serrage, conception à courroie articulée. Éjection à droite. Deuxième convoyeur de copeaux : Convoyeur de copeaux monté dans le sens longitudinal de la machine devant la table de la machine, conception à bande articulée. Éjection à droite. Convoyeur transversal : Pour réduire la longueur totale de la machine de 1300 mm en utilisant un convoyeur transversal à bande articulée sur le côté gauche avec éjection à l'arrière. Protection simple contre les éclaboussures : La machine est équipée d'une simple protection contre les éclaboussures au lieu de l'enceinte de sécurité et de protection contre les éclaboussures standard : De grandes portes coulissantes avec fenêtres de visualisation sont montées à l'avant et à l'arrière droit de la table de la machine. Système de palpeur de mesure radio HH TS 460 : Le système de palpeur de mesure radio Heidenhain TS632 permet une mesure électronique fiable et un alignement des pièces dans toutes les positions de la tête de fraisage grâce à la transmission sans restriction de signaux d'ondes radio à l'aide de cycles de mesure pratiques. - Système de palpage radio TS460 Activation bidirectionnelle Cône raide DIN69871 SK40 Broche de palpage M4 (tige en céramique), longueur = 53 mm - Récepteur radio Antenne flexible avec connecteur TNC, câble de raccordement (2 m) avec connecteur pour commande Heidenhain i TNC 530 Connexion HSCI X 112
