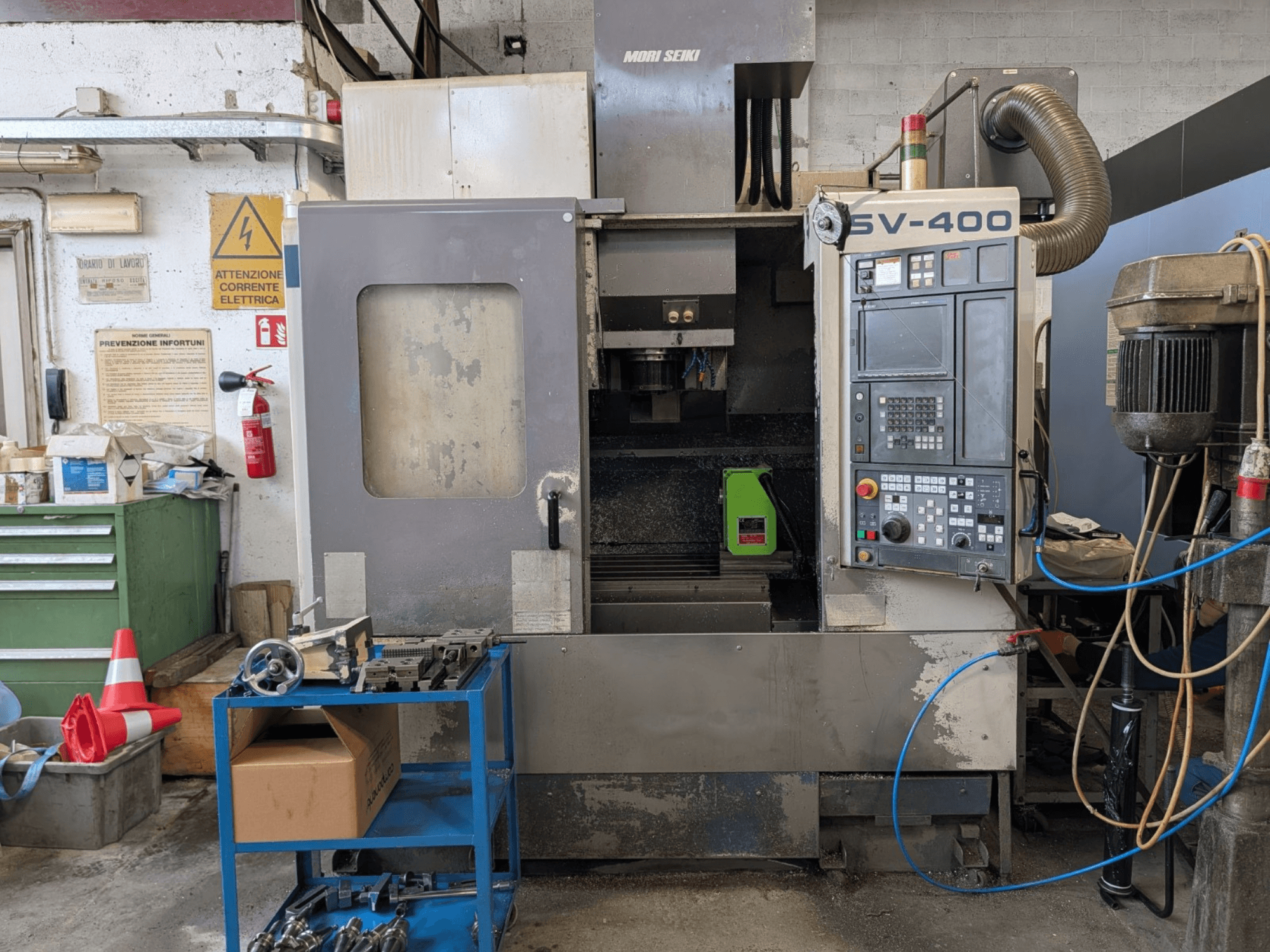

MORI SEIKI - SV-400IT-MIL-MOR-1998-00004

• Table : 900 × 500 mm ; 4 rainures en T (18 mm de largeur × 100 mm de pas)

• Nombre d'axes : 4 (X, Y, Z + 4ème axe rotatif ; 4ème axe fourni par un accessoire listé ci-dessous)

• Distance entre le nez de la broche et la table : 150-610 mm

• Broche : max ; moteur 22 / 18,5 kW ; 85 mm ID du palier avant

• Magasin d'outils : Ø max. de l'outil 80 mm (adjacent) / 125 mm (non adjacent) ; longueur max. de l'outil 300 mm ; copeau à copeau 3,2 s

• Avances : Rapide X/Y/Z 32 000 mm/min ; avance de travail max. 16 000 mm/min

• Puissance du moteur d'axe : X/Y 2,1 kW ; Z 4,4 kW

• Commande CNC : MORI-FANUC MSC-501 (compatible avec MSC-518) ; mémoire 320 m ; fonctions incluant l'interpolation hélicoïdale et le contrôle de la force de coupe (Power Monitor)

• Système d'arrosage : Arrosage par la broche à haute pression de 50 bars (TSC)

• Caractéristiques : soufflage d'air pour le nettoyage des pièces, enceinte complète, lampe de fin de cycle, interface RS-232

• Surface au sol : 2 200 × 2 550 mm

• Électricité : puissance totale installée 50,2 kVA ; 380 V, 50 Hz

Équipement supplémentaire

• Dispositif de fixation du 4e axe : Table rotative Tsudakoma RN-150R avec plateau de 200 mm et contre-pointe

• Gestion des copeaux : 2× convoyeurs de copeaux à décharge arrière
