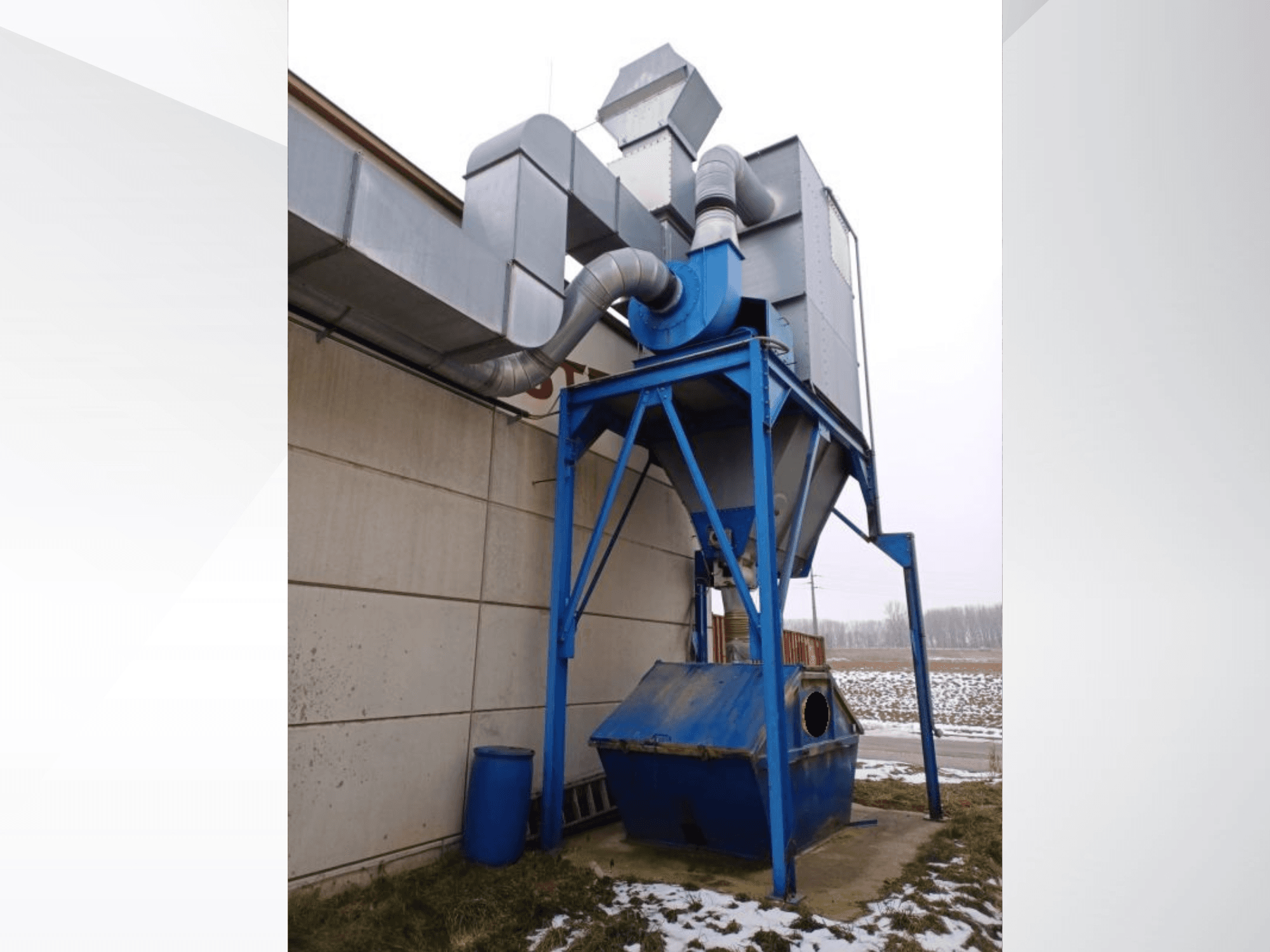

LBH - Suction systemAT-OTH-LBH-2002-00001

• Air de retour/air d'évacuation (données techniques) :

  • Section de la gaine : 700 x 700 mm

  • Vitesse de l'air extrait : 7,5 m/s

  • Vitesse de l'air extrait dans l'atelier : <0,5 m/s

  • Pression sonore à 3 m de la sortie d'air (fonctionnement en été) : 55 dB(A)

• Ventilateur d'extraction :

  • Conception : Ventilateur radial entraîné par courroie (roue équilibrée statiquement/dynamiquement)

  • Type : VSR-080-0450-K

  • Puissance du moteur : 22 kW

  • Débit d'air : 13 750 m³/h

  • Pression totale : 3000 Pa

  • Diamètre du tuyau principal (côté ventilateur) : 450 mm

  • Vitesse d'extraction : 24 m/s

  • Pression sonore à 3 m : 78 dB(A)

• Système de filtre intermédiaire :

  • Média filtrant : Tuyaux de feutre aiguilleté en polyester

  • Nettoyage : 2 moteurs vibrants, chacun 180 W / 3 000 min-1

  • Surface du filtre : 155 m²

  • Charge de la surface filtrante : 88 m³/h par m²

  • Poussière résiduelle dans l'air propre : <0,2 mg/m³

  • Catégories d'application : U, S, G

  • Installation : A l'extérieur avec un revêtement de protection contre les intempéries galvanisé

  • Entraînements : Motoréducteur pour la vis sans fin 0,55 kW ; motoréducteur pour l'écluse (vanne rotative) 0,55 kW

• Système de tuyauterie (données techniques) :

  • Tuyau principal d'extraction des copeaux : Ø459 mm

  • Vitesse de l'air aux points d'extraction : 22-26 m/s

Équipement supplémentaire

• Conduits et sécurité :

  • Conduit de reprise/évacuation d'air galvanisé

  • Clapet coupe-feu K90 testé à la traversée du mur

• Commandes/automatisation :

  • Convertisseur de fréquence (VFD) dans l'armoire de commande pour le volume d'air variable

• Isolation des vibrations et du bruit :

  • Ventilateur monté sur des amortisseurs de vibrations

  • Compensateurs côté aspiration et côté pression

• Évacuation et manipulation des filtres :

  • Convoyeur à vis (vis de décharge) avec entraînement par vis sans fin

  • Vanne rotative (sas) avec éléments d'étanchéité en caoutchouc ; entraînement par pignon/chaîne

  • Récipient de collecte des copeaux (sous l'évacuation du filtre)

• Systèmes de protection et de sécurité :

  • Ligne d'extinction avec buses de soufflage, acheminée vers l'extérieur et vers le bas, se terminant par un raccord en C

  • Dispositifs d'éclatement (antidéflagrants) selon VDI 3673

• Tuyauterie et matériel de raccordement :

  • Réseau de tuyauterie galvanisé avec tuyaux, coudes, embranchements, colliers.

  • Transitions/manchons vers les machines

  • Tuyaux d'extraction flexibles avec colliers de serrage

  • Vannes d'arrêt galvanisées pour les points d'extraction non utilisés
