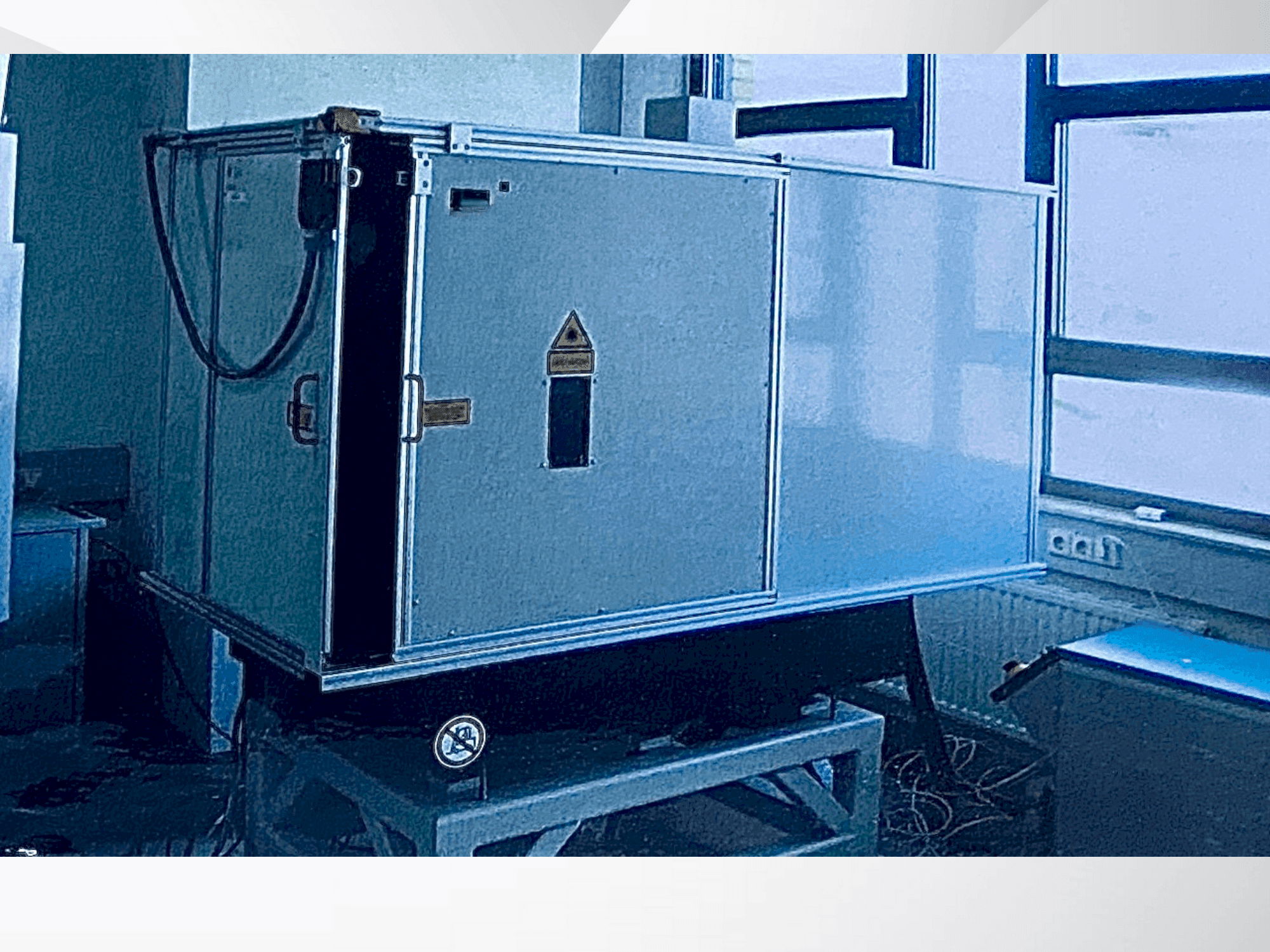

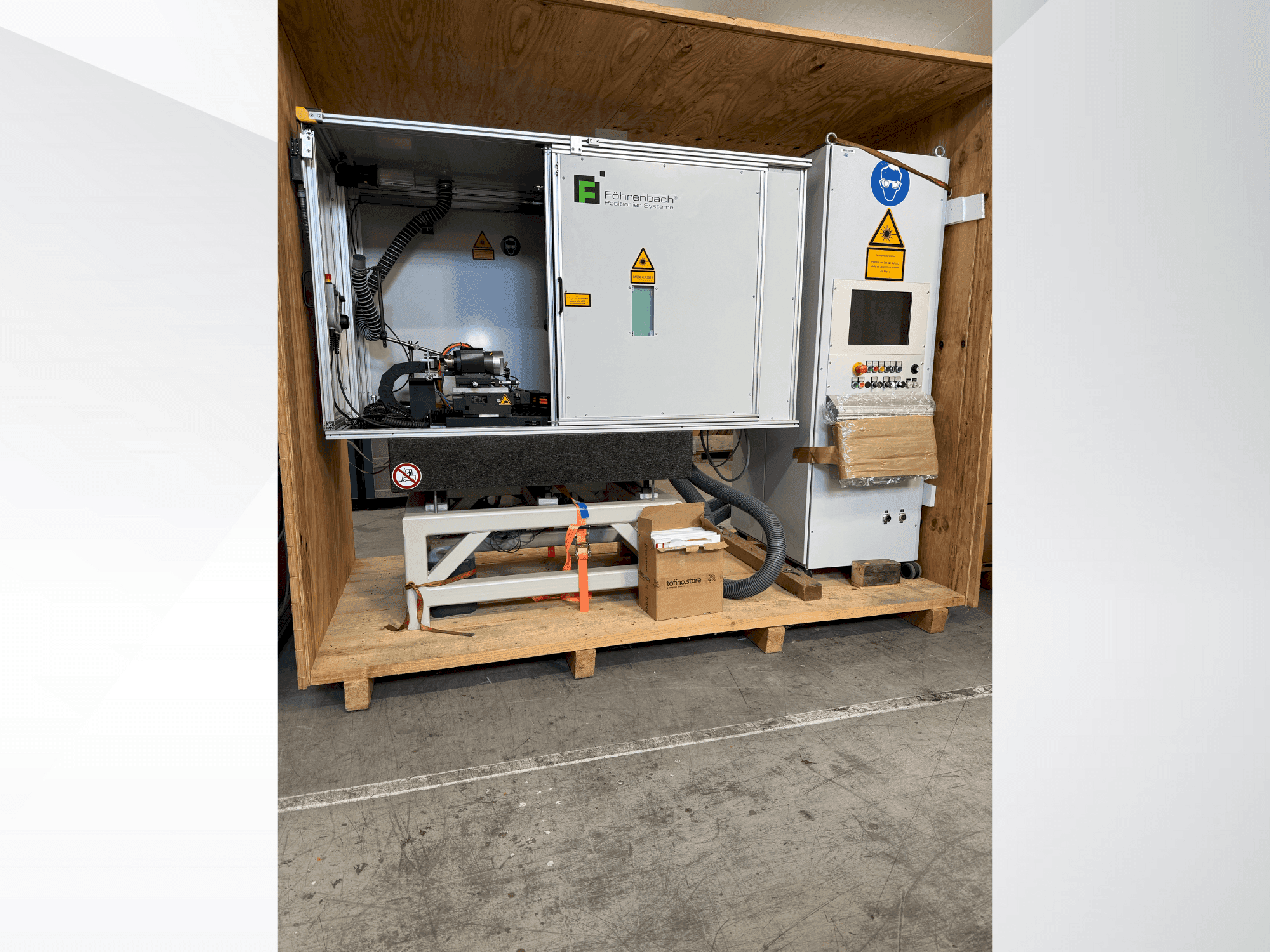

LASAG - KLS 246 CL60DE-OTH-LAS-2008-00001

• Application : Système de positionnement à 4 axes pour le traitement laser/la découpe laser

• Base et boîtier :

  • Cadre de base en acier soudé ; dimensions LxLxH 1115 x 443 x 814 mm ; couleur RAL 7035

  • Structure en granit avec plaque de base, angle en granit, unités de support, douilles filetées

  • Cabine de sécurité laser, classe 4 (EN 60825-1), enceinte complète avec fenêtres de visualisation

  • Porte avant coulissante avec poignée, fenêtre de sécurité laser intégrée, verre de protection laser soutenu par une caméra

  • Panneaux en tôle d'acier de 2 mm, revêtement par poudre RAL 7035 ; couvercle amovible

  • Voyant lumineux tricolore ; interrupteur de verrouillage de la porte ; cadre profilé 30x30 et 60x30

• Configuration des axes :

  • Axe A : Table rotative RT3A 100x100 à entraînement direct

  • Axe Z : PFS 325x300 chariot de précision

  • Axe Y : PFL 230/400 axe linéaire

  • Axe X : axe linéaire 180/100

• Table XY (PFLG 400x100) :

  • Course : X 400 mm, Y 100 mm ; vitesse 6 m/min

  • Précision de positionnement ±0,005 mm/300 mm ; répétabilité ±0,001 mm

  • Accélération 10 m/s² ; charge maximale 1 kg

  • Force continue avec refroidissement 1110 N ; entraînement par moteur linéaire

  • Matériau : fonte GGG-25 ; refroidissement par eau

  • Codeur : Heidenhain LC 483, classe de précision ±5 µm

• Axe Z :

  • Course 300 mm ; vitesse 0,12 m/min

  • Précision de positionnement 0,03 mm/300 mm ; répétabilité 0,003 mm

  • Vis à billes K25x5, classe de précision T5 ; broche préchargée

  • Montage du moteur par accouplement à bride ; matériau : fonte ; installation verticale

• Axe rotatif (axe A/C) RT3A100x100 :

  • Moteur synchrone triphasé à commutation électronique

  • Diamètre de la table 99 mm ; trou débouchant 20 mm ; centrage 30 H7

  • Poids 5,2 kg ; classe de protection IP40 (IP54 avec purge d'air)

  • Battement <4 µm ; planéité 4 µm ; concentricité ±1,5 µm

  • Vitesse maximale 1300 tr/min

  • Système de mesure : Renishaw Signum ; période du signal 20 µm ; sortie 1 Vss

  • Tension de liaison CC 600 V

  • Couple : nominal refroidi à l'air 1,5 Nm ; nominal refroidi à l'eau 2,5 Nm ; pointe 5 Nm

• Système laser :

  • Type : LASAG KLS 246 CL60

  • Électricité : 400 VAC, triphasé, 50/60 Hz, 11 kVA

  • Poids : alimentation électrique 200 kg ; tête laser 35 kg ; source laser 25 kg

  • Longueur du câble laser : 4 m

  • Connexions : alimentation électrique, plaque de connexion, eau de refroidissement

• Système de commande :

  • Logiciel L2-CNC ; système IPC pour CNC 820-W ; interface SERCOS

  • E/S : 24 entrées, 16 sorties ; extensible

  • Système d'exploitation : Windows XP ; RAM 512 MB ; Ethernet 10/100 Mbit

  • Unité de commande manuelle avec volant ; marche/arrêt ; arrêt d'urgence ; intégration de l'arrêt d'urgence laser

  • Accélération programmable ; compensation des erreurs d'axe jusqu'à 1000 points

  • Écran tactile TFT de 15 pouces

• Entraînements :

  • Servomoteur AC, couple nominal 2,35 Nm

  • Encodeur absolu 512 incréments ; avec frein

Équipement supplémentaire

• Refroidisseur à circulation d'eau (AKW13) :

  • Plage de température +6 à +26 °C ; puissance frigorifique 1,7 kW à 15 °C

  • Réfrigérant R134a ; charge 0,8 kg

  • Puissance du compresseur 0,6 kW ; consommation électrique 1200 W

  • Alimentation électrique 230 V, 50 Hz ; courant 6,4-6,5 A

  • Volume du réservoir 11 l ; débit 0,55 m³/h ; pression <1 bar

  • Pression de service admissible 18 bar ; pompe : centrifuge en laiton

  • Dimensions 360 x 705/815 x 750 mm ; poids 60 kg ; niveau sonore <70 dB(A)

• Unité de refroidissement de l'armoire (Rittal SK) :

  • Tension nominale 230 V, 50 Hz, 1~

  • Courant nominal 5,4 A ; courant de démarrage 12,0 A ; pré-fusible 10 A

  • Puissance frigorifique nominale 825/875 W ; puissance frigorifique utile 1000/790 W

  • Réfrigérant R134a, 325 g

  • Pression admissible : HD/HP 25 bar, ND/LP 16 bar

  • Plage de température : 20 °C à 55 °C ; niveau sonore : 64 dB(A) ; poids : 39 kg
