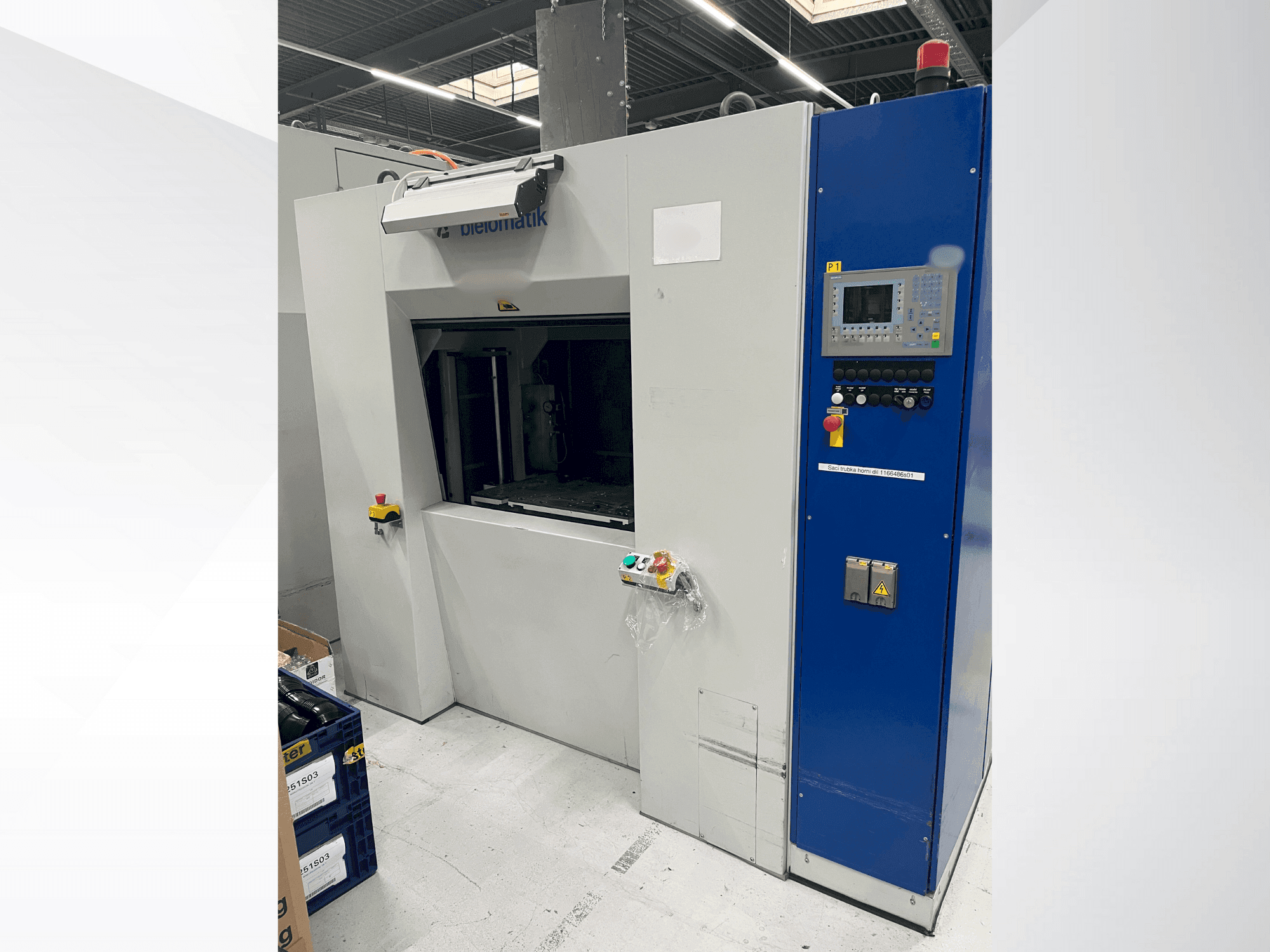

bielomatik - K3212DE-OTH-BIE-2014-00002

Avantages de la machine

Avantages qualitatifs de la machine

• Zone de serrage de la table élévatrice : max. 920 mm x 530 mm
• Zone de serrage de l'unité de vibration : max. 900 mm x 540 mm
• Amplitude (point de consigne) : 0. 3-1. 2 mm avec une résolution de ± 0. 01 mm
• Tolérance, réglable par paliers : ± 0,1 mm à ± 0,4 mm
• Gamme de fréquences : environ 170 hz - 240 hz
• Force de soudage : max. 11400 n
• Forces d'entraînement : jusqu'à max. 2 x 10700 n
• L'amplitude doit être réglée à environ 0,2 mm de moins que le jeu minimum des pièces à souder afin d'éviter d'endommager l'unité vibrante.
• Les temps de cycle dépendent de plusieurs facteurs, notamment la qualité et l'uniformité des pièces à souder, l'entretien de la machine et la disponibilité des pièces à souder.

Avantages techniques de la machine

• Tension nominale : 3 phases / 380 v
• Fréquence : 50 hz
• Courant de pleine charge : 25 a
• Protection par fusible de l'alimentation électrique : 32 a
• Pouvoir de coupure en cas de court-circuit : 10 ka
• Équipement électrique : 17 kva
• Tensions de commande : ac 230 v / dc 24 v
• Encombrement au sol : environ 5600 x 4800 mm
• Table élévatrice (course verticale) : max. 500 mm
• Largeur d'ouverture : max. 705 mm

Informations supplémentaires

Machine encore sous tension
