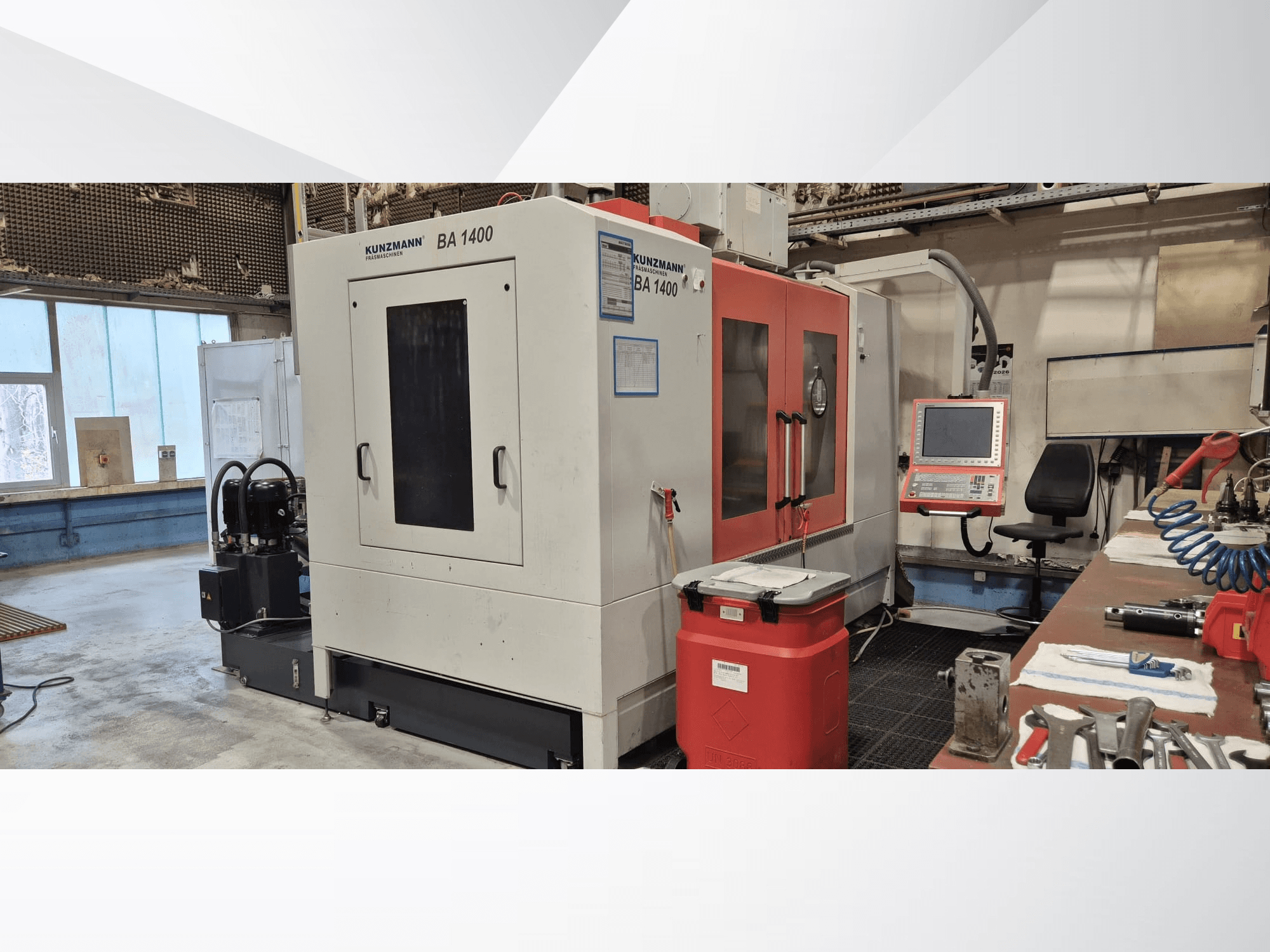

Centre d'usinage vertical KUNZMANN BA1400 dans un atelier, vue de profil montrant le panneau de commande et les outils environnants.

Merci de votre visite

Cette machine a été vendue récemment. Explorez des machines similaires disponibles ou envoyez-nous une demande.

Voir toutes les machines similaires

Voir les machines similaires

KUNZMANN BA1400

Galerie de photos

KUNZMANN - BA1400DE-MIL-KUN-2017-00001

Vendu

Vous avez d'autres questions ? N'hésitez pas à nous contacter.

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contactez moi sur Whatsapp

GINDUMAC
Produits
Machines-outils
➤ KUNZMANN BA1400 d'occasion à vendre | gindumac.com

Afficher dans la langue d'origine

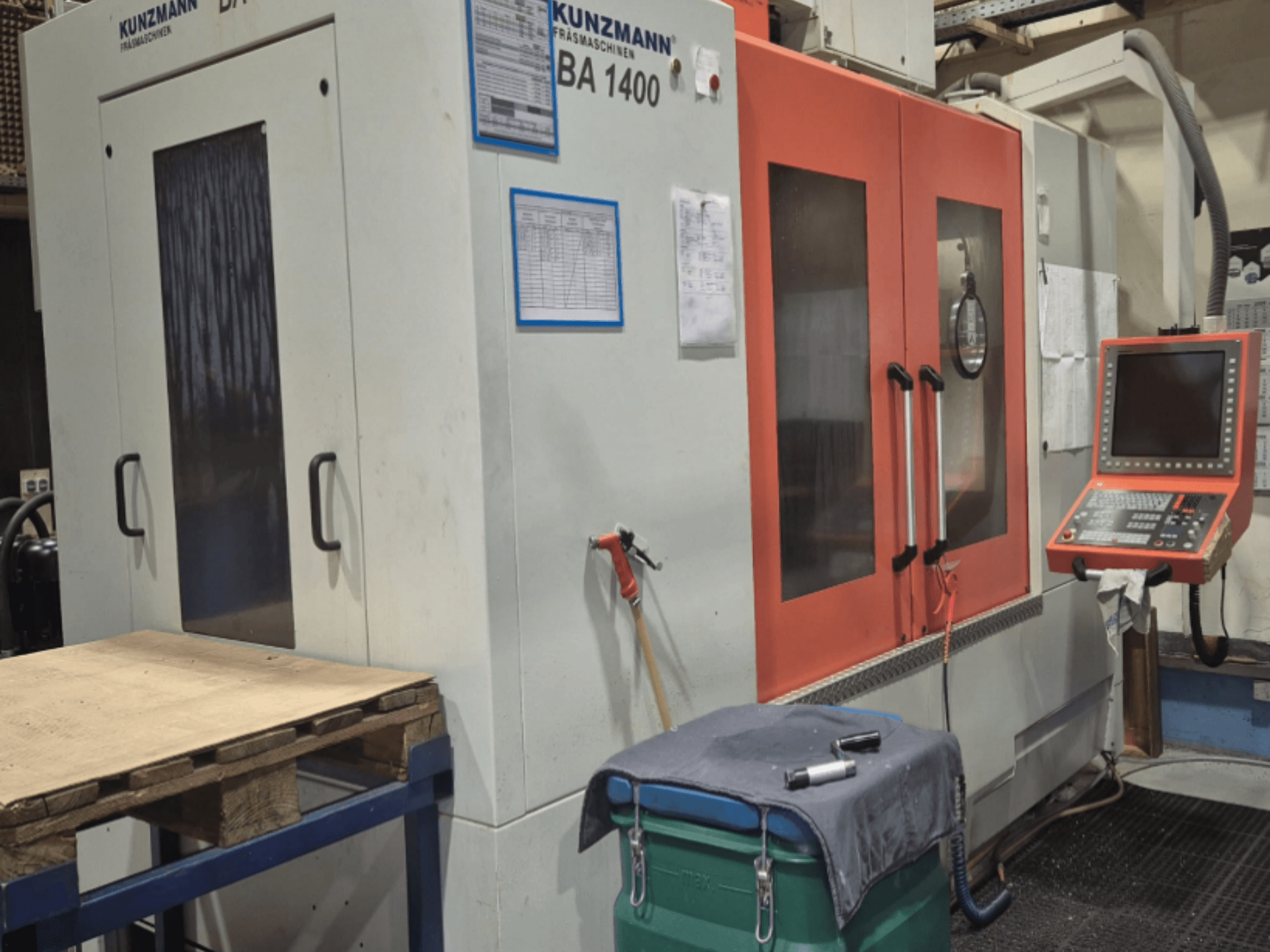

Cette KUNZMANN BA1400 à 3 axes a été fabriquée en 2017. Elle est équipée d'un puissant moteur de 28 kW et d'une unité de commande Heidenhain TNC 640. La machine a une taille de table de 1400 x 710 mm et peut gérer un poids de pièce maximal de 1500 kg. Si vous cherchez à obtenir des capacités d'usinage de haute qualité, considérez le centre d'usinage vertical KUNZMANN BA1400 que nous avons à vendre. Contactez-nous pour plus d'informations.

Vue d'ensemble

marque: KUNZMANN
année: 2017
MODÈLE: BA1400
type d'application: Fraiseuse
Emplacement: Allemagne
type de machine: Centre d'usinage vertical
marque de l'unité de contrôle: HEIDENHAIN

Informations techniques - KUNZMANN BA1400

Unité de contrôle

Marque de contrôle: HEIDENHAIN
Modèle de contrôle: TNC 640

Mouvement

Nombre d’axes: 3
Course de l’axe X: 1400 mm
Course de l’axe Y: 700 mm
Course de l’axe Z: 760 mm

Spécification technique

Poids max. de l’outil: 160 kg
Puissance de broche: 28 kW
Vitesse de broche: 10000 RPM
Taille du cône: SK 40

Informations supplémentaires

Commande Heidenhain TNC 640
Broche standard SK40 (entraînement par courroie)
Cône de la broche SK40
Vitesse 10,000 tr/min
Broche verticale réglable en continu 20-10 000 tr/min
Puissance 28 kW
Puissance 100% du cycle de travail 10.0 kW
Puissance à 40% du cycle de travail 14.0 kW
Puissance à 100 % du cycle de travail 20,0 kW
Puissance à 40 % du cycle de travail 25,0 kW
Couple à la broche de fraisage 100 % du cycle de travail 130 Nm
Couple à la broche de fraisage 40 % du cycle de travail 190 Nm
Couple à la broche de fraisage à 100 % du cycle de travail 180 Nm
Couple à la broche de fraisage 40 % du cycle de travail 240 Nm
MAS-BT40 porte-outil avec goujon de traction DIN 69872 A
Changeur d'outils 40 positions (magasin à chaîne)
Poids maximal de l'outil 160 kg
Temps de changement d'outil 3 secondes
Temps de copeaux à copeaux 8 secondes
Dimensions de la table 1400 × 710 mm
Poids maximal de la pièce 1500 kg
Course de l'axe X 1400 mm
Course de l'axe Y 700 mm
Course de l'axe Z 760 mm
Zone de travail de l'axe X 1400 mm
Zone de travail de l'axe Y 700 mm
Zone de travail de l'axe Z 750 mm
Distance entre la broche et la table 180-930 mm
Centre de la broche à la colonne 760 mm
Vitesse d'avance X/Y/Z 10 m/min
Avance rapide X/Y/Z 20 m/minServomoteurs numériques sans balais sur tous les axes
Convoyeur de copeaux avec prise de liquide de refroidissement (version LU)
Arrosage de la broche jusqu'à 40 bars
Débit du liquide de refroidissement 25 l/min à 40 bar
Filtration fine automatique du liquide de refroidissement 40 µm
Hublot rotatif dans la porte avant
Système d'extraction des brouillards d'huile avec filtration à plusieurs niveaux (filtre H13)
Volant électronique HR 510 FS avec boutons intégrés et arrêt d'urgence
Palpeur TS 460 avec transmission radio
Mesure automatique de l'outil Heidenhain TT 46
Précision de mesure ≤ 15 µm
Déviation max. du palpeur 5 mm
Vitesse de palpage max 5 m/min
Logiciel de conversion DXF pour le transfert de contours 2D
Logiciel PC téléservice pour le diagnostic et la maintenance à distance
Tension de fonctionnement 400 V 50 Hz
Consommation électrique 35 kVA
Tension de commande 24 V
Poids de la machine environ 8,5 t
Poids de la machine env. 12000 kg
Dimensions de la machine : environ 4,20 × 2,45 × 3,09 m

*Il peut y avoir des différences entre les données indiquées et les valeurs réelles, ce qui doit être confirmé par le représentant des ventes.

** L'étendue de livraison standard comprend uniquement la machine de base. Les accessoires et les équipements périphériques ne sont expressément confirmés qu'au cours du processus d'achat, par des accords contraignants.
