KOMAX - Alpha 433 LDE-OTH-KOM-2008-00001

Komax ADS 123 (support de rangement pour câbles)

• Fabricant : Komax France

• Alimentation électrique : 3 × 400 V (3P+N)

• Fréquence : 50–60 Hz

• Consommation électrique maximale : 5 500 VA

• Pression d'air : 4–6 bars

Unité de refroidissement Cosmotec

• Fabricant : Cosmotec

• Modèle : XVA36 03 320

• Fréquence : 50/60 Hz

• Intensité : 0,51 A

Schunk KM-CFK-564MF (module de soudage 1)

• Fabricant : Schunk

• Modèle : KM-CFK-564MF

• Année de fabrication : 2012

• Puissance nominale (cycle de service de 50 %) : 120 kVA

• Tension nominale primaire : 500 V

• Fréquence nominale : 1 000 Hz

• Puissance d'alimentation : 43 kVA

• Courant de service secondaire (cycle de service de 50 %) : 15,6 kA

• Courant de court-circuit secondaire : 120 kA

• Tension à circuit ouvert secondaire : jusqu’à 8 V

• Force d'électrode : 31–187 daN

• Poids : 180 kg

Schunk KM-CFK-564MF (module de soudage 2)

• Fabricant : Schunk

• Modèle : KM-CFK-564MF

• Année de fabrication : 2012

• Puissance nominale (cycle de service de 50 %) : 120 kVA

• Tension nominale primaire : 500 V

• Fréquence nominale : 1 000 Hz

• Puissance d'alimentation : 43 kVA

• Courant de service secondaire (cycle de service de 50 %) : 15,6 kA

• Courant de court-circuit secondaire : 120 kA

• Tension en circuit ouvert secondaire : jusqu'à 8 V

• Force d'électrode : 31–187 daN

• Poids : 180 kg

Caractéristiques du système :

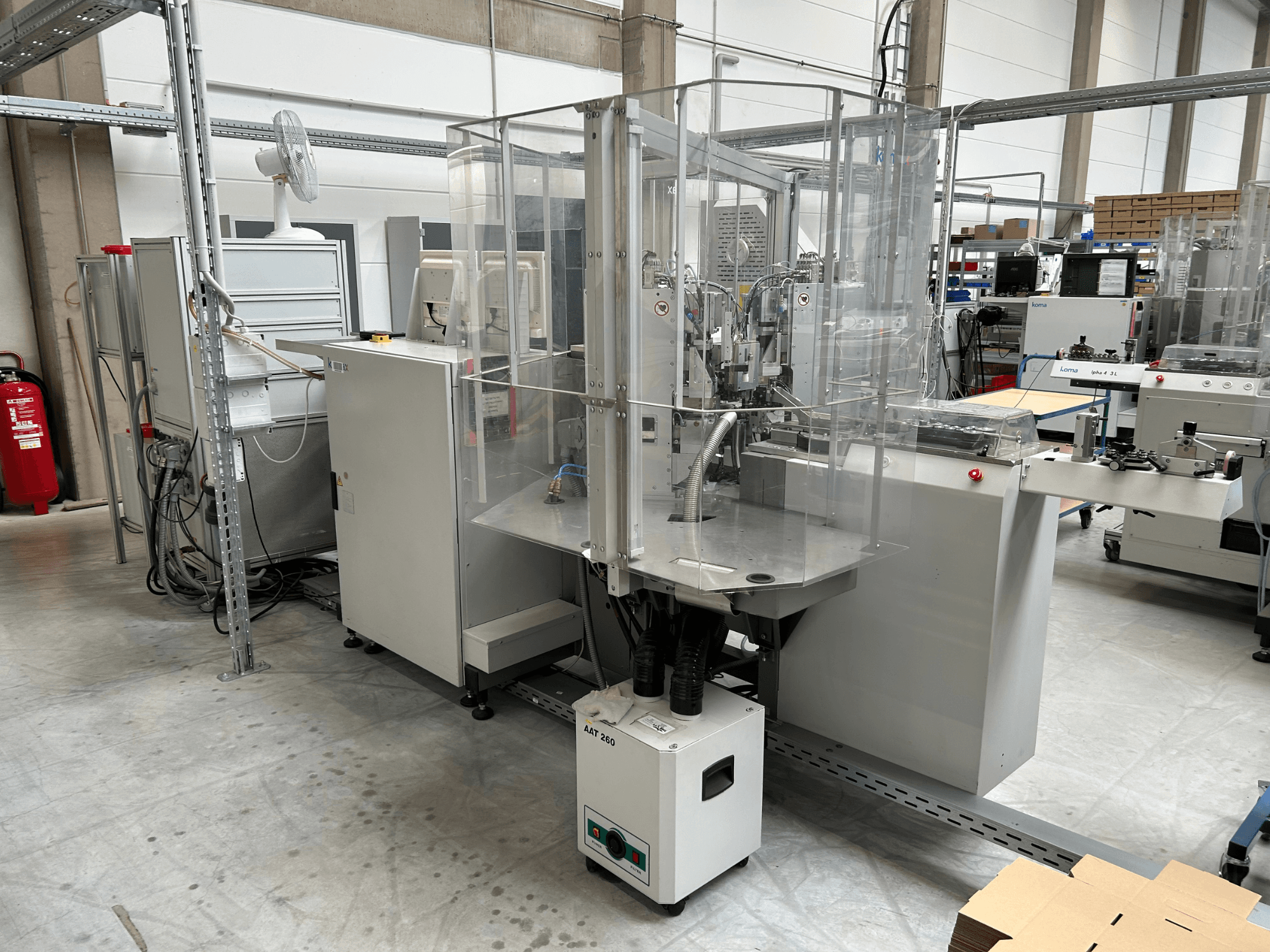

• Machine entièrement automatique Komax Alpha 433 L

• Unité de stockage de fils Komax ADS 123

• Enceinte de sécurité

• Système d'aspiration (AAT 260)

• Ordinateur de commande et unité de contrôle

• Divers modules de sertissage et de traitement, en option

• Autres accessoires en option disponibles sur demande

Utilisation :

• Le système est en état de marche et a été utilisé pour le traitement automatique de câbles, notamment la coupe, le dénudage, le sertissage et le soudage

• Tous les systèmes sont actuellement encore sous tension et pleinement fonctionnels
