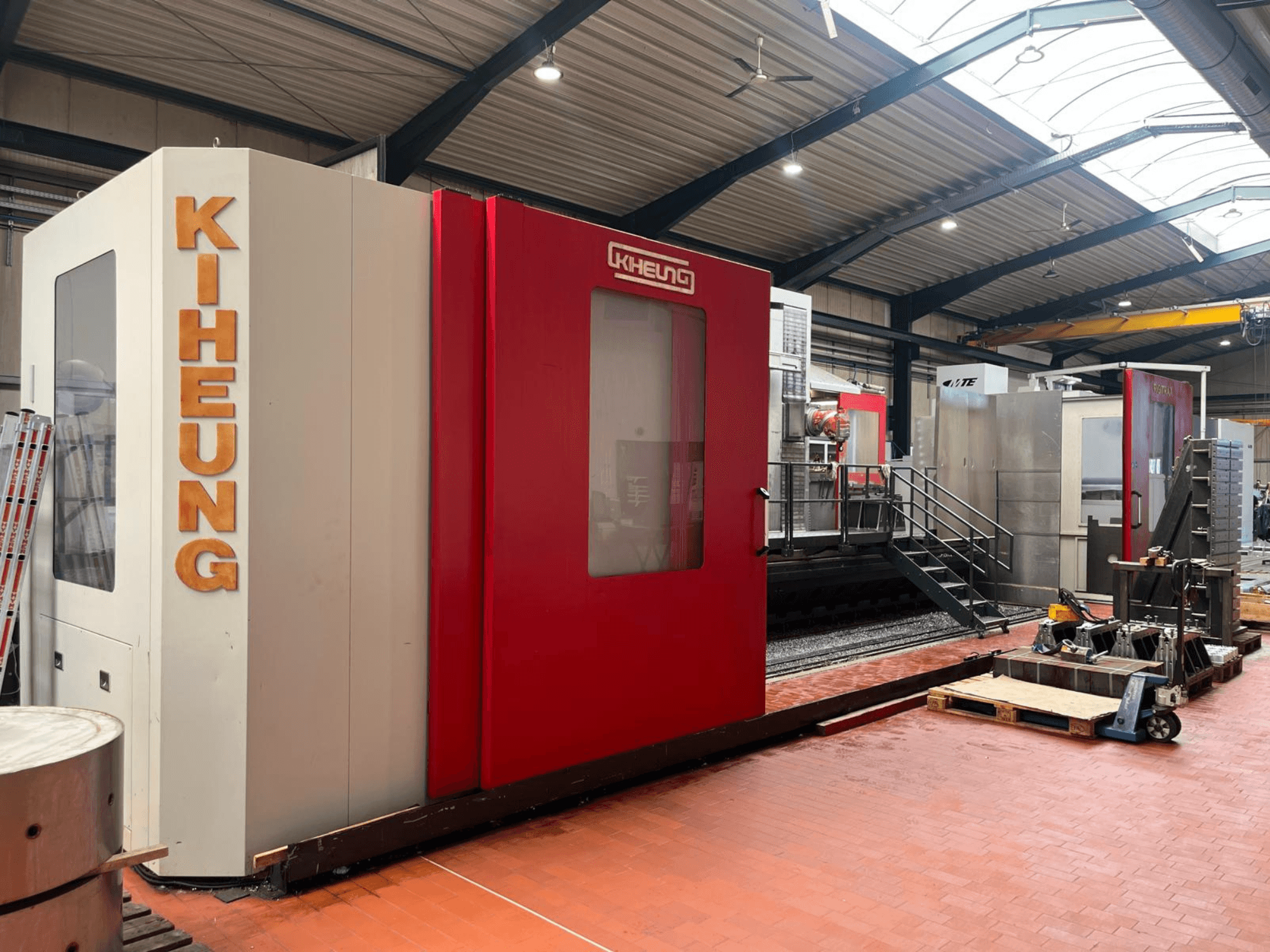

KIHEUNG - RIGITRAX X 8000DE-MIL-KIH-2011-00001

- Ordinateur principal : MC 422 C avec options logicielles 1 et 2

- Longueur de la table : 9 950 mm

- Largeur de la table : 1 150 mm

- Surface des rainures en T : 9 x 22 / 10 x 22 nb. x mm

- Espacement des rainures en T : 125 mm

- Surface avant des rainures en T : 2 x 22 mm

- Charge maximale de la table : 3 500 kg/m²

- Vitesse d'avance (sur les 3 axes) : 10 000 mm/min

- Déplacement rapide (axes X, Y, Z) : 16 000 mm/min

- Couple d'avance axe X : 70 Nm

- Couple d'avance axe Y : 27 Nm

- Couple d'avance axe Z : 50 Nm

- Cône de broche : ISO 50, DIN 69871

- Plage de vitesse de la broche (2 niveaux) :

- 1er niveau : 0 - 1 000 tr/min

- 2e plage : 1 001 - 4 000 tr/min

- Puissance du moteur de la broche principale (100 % / 60 %) : 28 / 38 kW (moteur de broche principale SIEMENS)

- Entraînements des axes : variateurs CA SIEMENS

- Volume du réservoir de liquide de refroidissement : 500 l (sans refroidissement par la broche) / 1 500 l (avec refroidissement par la broche - 2 pompes)

- Système de mesure linéaire : règles HEIDENHAIN avec système à air comprimé DA 300

- Réducteur de broche : réducteur ZF à 2 vitesses (1-1 000 / 1 001-4 000 tr/min), refroidi

- Tête de fraisage : tête de fraisage universelle automatique A 4 Plus, système « HURON », refroidie, bi-rotationnelle 2,5° x 2,5°, positionnement programmable et automatique par pas de 2,5° dans les plans à 45° et 90° (simultané 5 axes / préparation à l'indexage)

- Changeur d’outils : système à chaîne vertical/horizontal à 40 positions, entraîné par servomoteur, surveillance par codeur HEIDENHAIN

- Refroidissement par la broche (CTS / IKZ) : système de refroidissement haute performance de 16 bars avec filtre en papier (raccord rotatif DEUBLIN, 16 bars pour la broche, 8 bars pour les 6 buses de refroidissement à l’extrémité de la broche)

- Réservoirs de liquide de refroidissement : 2 réservoirs (réservoir propre de 1 200 l et réservoir de pré-refroidissement de 500 l) avec système de filtration à bande de papier (largeur de papier de 500 mm, finesse de filtration de 10 microns)

- Convoyeur à copeaux : large convoyeur à bande articulée X 8000 à l'arrière, déchargement en hauteur

- Préparations pour la mesure : Prédisposée pour le palpeur de pièce TS 220 et le palpeur d’outil TT 140

- Caractéristiques supplémentaires : contrepoids hydraulique sur l’axe Z, orientation de la broche pour le taraudage rigide, PLC préparé pour un 4e axe, unité de soufflage automatique des cônes (têtes A2 + A4), lubrification centrale automatique, manivelle électronique portable HEIDENHAIN HR-410, interface Ethernet, mise hors tension automatique

- Enceinte de la machine : enceinte partielle avec 2 portes avant pour les modèles X 4000 ou 4 portes avant pour les modèles X 6000 - X 8000

- Finition de peinture : gris clair RAL 7035, rouge carmin RAL 3002
