KERN - KER60120-KT500 OPFAT-CUT-KER-2022-00001

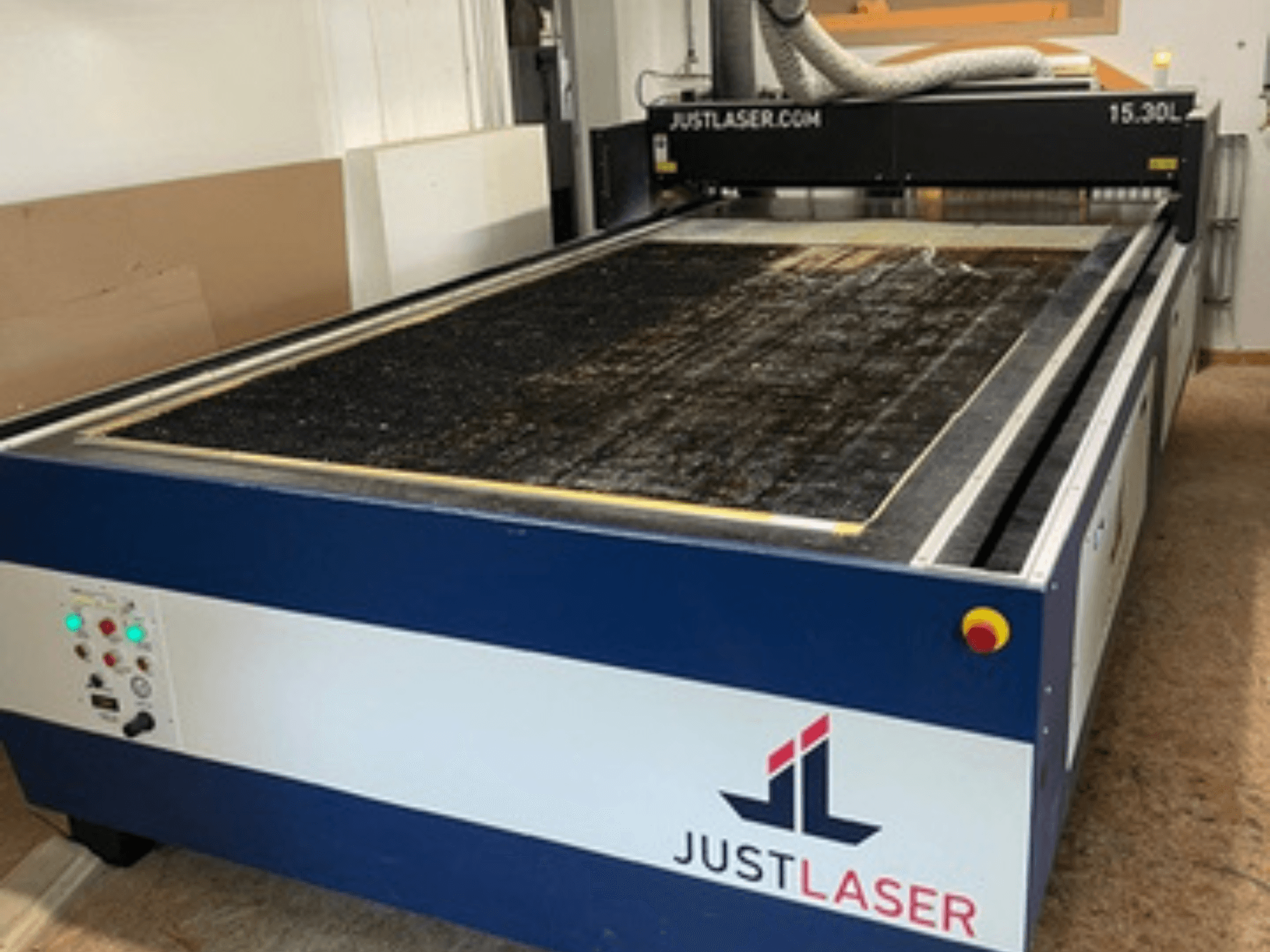

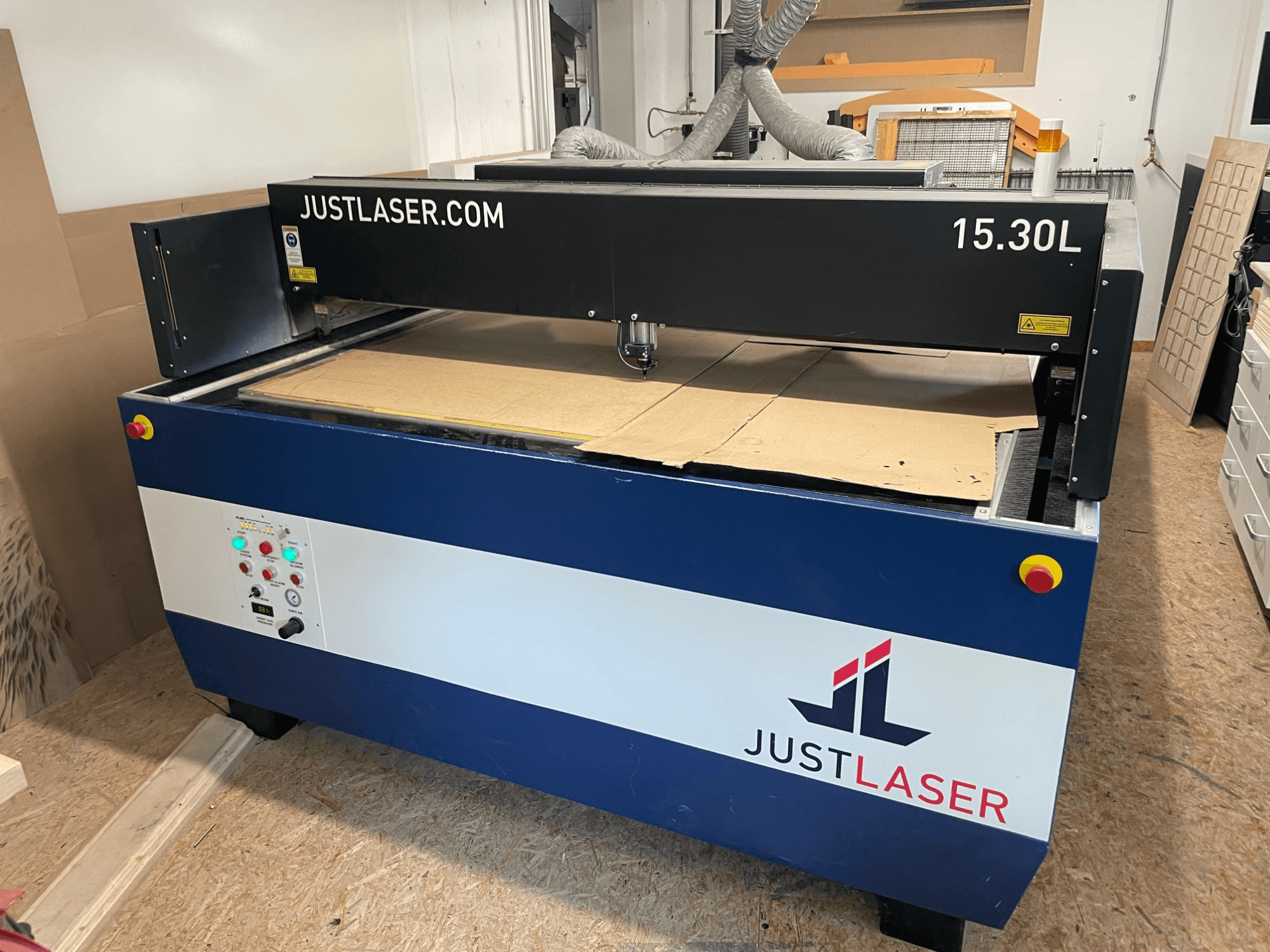

Machine - JustLaser 15.30L-C500-MC

• Type de machine : CO₂ Système de découpe et de gravure laser

• Configuration : Système laser à portique ouvert

• Hauteur maximale de la pièce : 50 mm

• Vitesse de gravure maximale : 3,8 m/s

• Vitesse de gravure maximale (option de découpe du métal) : 3,2 m/s

• Vitesse de gravure maximale (option Z12) : 1,5 m/s

• Vitesse de coupe maximale : 0,5 m/s

• Moteurs : Servomoteurs CC sans balais

• Système de codeur : Système de mesure incrémentale

• Optique : Télescope, lentilles et miroirs purgés à l'air

• Objectif standard : 2,5 pouces

• Objectif optionnel : 5,0 pouces

• Logiciel : Logiciel KCAM Laser

• Interface : G-Code, HPGL, AD-Logic System : G-Code, HPGL, système AD-Logic

• Carte de contrôle : Carte de contrôle KLCM

• Commandes de l'opérateur : Interrupteur à clé, arrêt d'urgence, souris, clavier, moniteur et PC inclus

• Alimentation électrique : 3 × 400 V (3L + N + PE), 50/60 Hz

• Besoin d'évacuation de la table : 3000 m³/h

• Besoin d'évacuation des axes : 1500 m³/h

• Pression d'air maximale : 10 bar

• Pression d'entrée maximale : 12 bar

• Débit d'air maximum : 240 l/min

• Taille de la connexion : 6 mm

• Niveau sonore : 55 dB

• Certification : CE

• Température de fonctionnement : +15 °C à +25 °C

• Humidité : 40-70 % sans condensation

• Environnement : Sans poussière

• Bouclier de protection laser actif

• Capteurs de pression

• Barrière immatérielle

• Système de sécurité par interverrouillage

• Option de découpe du métal incluse

• Suivi capacitif de la hauteur

• Table de coupe en métal

• Buse en cuivre

• Jeu d'objectifs de 2,5 pouces

• Système de caméra d'impression et de découpe k-vision

• Turbines haute performance JustAIR (2 × 1500 m³/h)

Source laser - Kern Laser Systems

• Modèle : KER50120-4K500 OPP

• Type de laser : Laser CO₂ scellé

• Puissance du laser : 500 W (0,5 kW)

• Longueur d'onde du laser : 10,6 µm

• Tension d'alimentation : 380-415 VAC

• Phase : 3 phases (4 fils + terre)

• Fréquence : 50/60 Hz

• Taille maximale du fusible : 40 A

• Courant à pleine charge : 32,3 A

• Capacité de déconnexion : 40 A

• Courant de court-circuit : 5000 A

• Capacité d'interruption : 35000 A

• Charge maximale : 16 A

• Classe de laser : Classe 4

• Pays de fabrication : USA

Refroidisseur - SMC HRS090-AF-40

• Type de refroidissement : Refroidissement par eau

• Capacité de refroidissement : 5 kW

• Réfrigérant : R410A

• Charge de réfrigérant : 1,5 kg

• Poids : 136 kg

• Alimentation électrique : 3~ 380-415 V, 50/60 Hz
