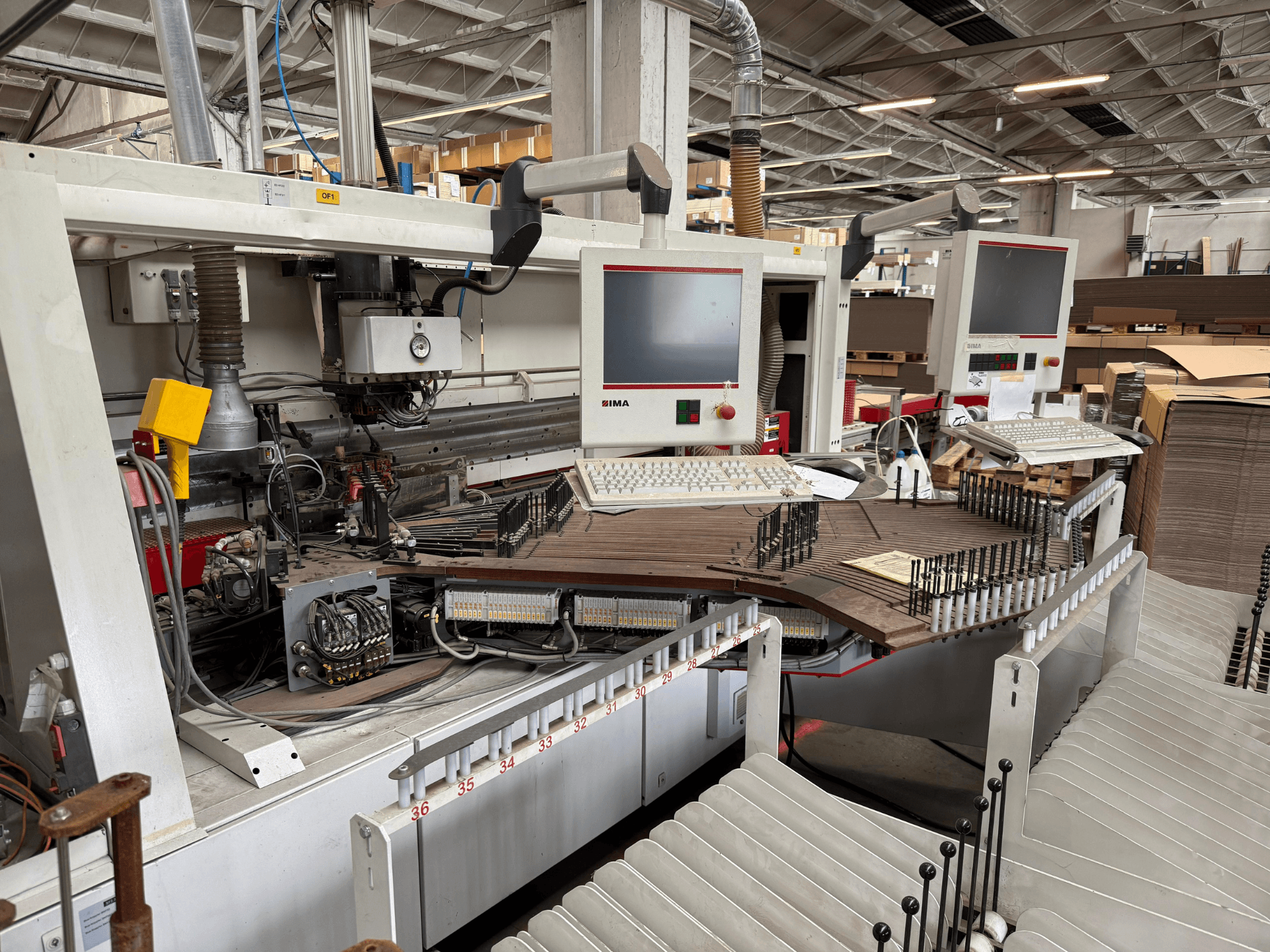

IMA - NOVIMAT I /G80/390/R3DE-EDG-IMA-2013-00001

Informations complémentaires

• Puissance du moteur : 2 x 45 kW, 150 Hz

• Vitesse du moteur : 9000 tr/min

• Alimentation électrique : 230 V

• Puissance de chauffage : 6 x 500 watts

• Plage de réglage : Vertical environ 17 mm, Horizontal environ 30 mm

• Course : Max. 8 mm

• Diamètre du rouleau : Max. 850 mm

• Hauteur des bords : 14 - 65 mm

• Projection de la pièce : Min. 30 mm + épaisseur du bord, Max. 80 mm y compris l'épaisseur du bord

• Longueur de la pièce : Min. 130 mm

• Espace entre les pièces : Min. 300 mm

• Distance entre les pièces : Min. 990 mm

• Épaisseur de la pièce : Min. 8 mm, Min. 12 mm avec la roue de traçage, Max. 80 mm

• Projection de la pièce à tracer simple : Min. 30 mm

• Projection de la pièce à tracer double : Min. 38 mm pour max. 4 profils, Max. 50 mm

• Diamètre de la tête de coupe : 125 mm

• Arbre moteur : 30 x 68 mm de diamètre

• Filetage interne : M16, selon le moteur, à gauche ou à droite

• Section de coupe Puissance du moteur : 0,20 kW, 200 Hz 400 V, 12000 tr/min pour max. 195 mm², Option : 0,66 kW, extension jusqu'à max. 1100 mm²

• Diamètre de l'outil : 160 mm / 48 dents

• Plage de pivotement : 0 et 25 degrés

• Vitesse de la pièce : Max. 30 m/min pour une section de chant de 3 x 45 mm

• Dépassement du bord : Bord supérieur, max. 3 mm, bord inférieur, max. 2 mm pour les chants droits

• Matériau du bord : Bord, max. 4 mm pour le bois et le plastique ; aluminium, max. 3 mm
